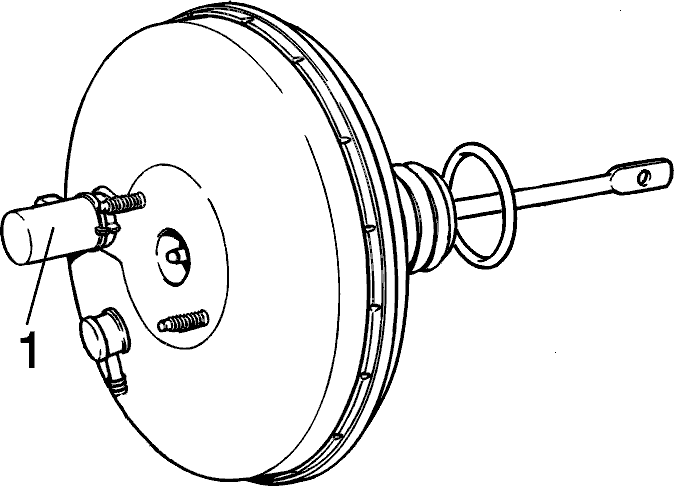

Замена датчика хода педали

В комплект запасных деталей датчика хода педали входят: датчик, стопорное кольцо, уплотнительное кольцо и распорная втулка, надеваемая на датчик хода педали и снабженная цветовой кодировкой.

Примечание: Помните, что цветовая кодировка втулки должна соответствовать цветовой маркировке усилителя тормоза автомобиля.

Снятие

• Убедитесь в том, что зажигание выключено.
• Несколько раз нажмите на педаль тормоза для удаления вакуума из тормозного усилителя.
• Снимите разъем.
• Разожмите стопорное кольцо и снимите датчик с усилителя тормоза.

Установка

• Проверьте цветовой код усилителя тормоза и выберите распорную втулку, того же цвета.
• Установите на педаль хода датчика распорную втулку с правильной цветовой маркировкой.
• Установите на датчик новое уплотнительное кольцо.
• Проследите за тем, чтобы отверстие под педаль датчика в тормозном усилителе было очищено от загрязнений.
• Установите в усилитель тормоза датчик хода педали и новое стопорное кольцо и нажмите на датчик для его установки в нужное положение (сопровождается щелчком).
• Установите разъем.

Проверка на отсутствие утечек

• Убедитесь в том, что тормозной усилитель не имеет мест утечки воздуха. Проверка проводится согласно Проверка усилителя тормоза на отсутствие утечек.
