Замена датчика

• Отсоедините разъем
• Отвинтите крышку. Датчик установлен в крышке
• Соберите в обратном порядке.

Чтобы заменить датчик уровня топлива, полноприводные модели, см. Узел топливного насоса, замена.

Примечание: Был разработан новый тип датчика. Относится ко всем автомобилям X70 и к новым вариантам 850 со следующими номерами шасси:

850 с Turbo, 4-дверный вариант, шасси №: 131664-, 5-дверный вариант, шасси №:. 037635- / 850 без Turbo 4-дверный вариант, шасси №: 143709-, 5-дверный вариант, шасси №: 048625-.

Для замены нового датчика уровня топлива, см. Замена датчика уровня топлива.

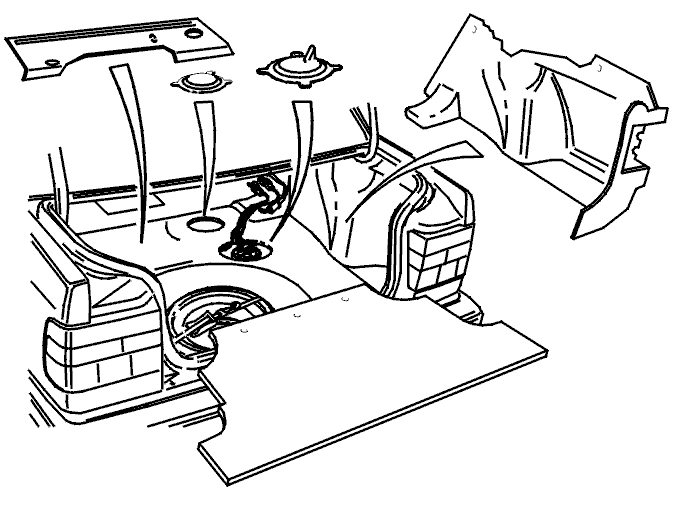

Демонтаж крышек и панелей, относится к другим вариантам 850

Наклоните вниз правую спинку сиденья на заднем сиденье.

Снимите:

• люки, панели и ковровое покрытие багажного отсека
• панель правой надколесной арки, в модификациях с мягкой панелью поднимите угол панели

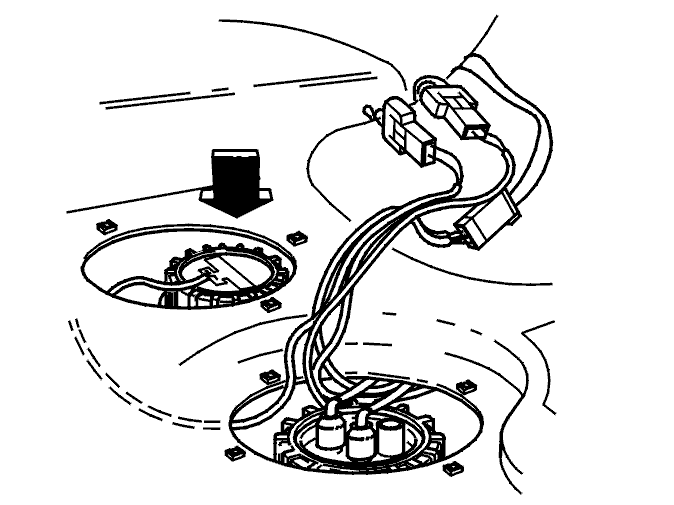

• две крышки над датчиком уровня топлива и топливного насоса.

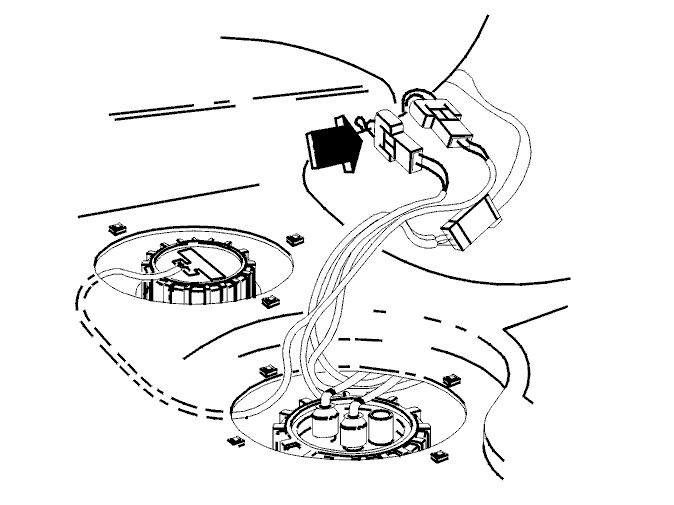

Разъединение разъема

Отсоедините разъем датчика уровня топлива и проводку.

Снятие датчика уровня топлива

Отвинтите пластмассовую гайку на датчике уровня топлива. Используйте инструмент 🔧 NYCKEL (MUTTER-NIVÅGIVARE/TANK)P800. Ослабьте только гайку.Поднимите датчик уровня топлива. Одновременно проденьте кабель.Снимите уплотнение.

Примечание: Установите гайку на место, иначе буртик может набухнуть, что затруднит повторную установку

• Проверьте функционирование датчика уровня топлива.

Установка

Соберите в обратном порядке. Установите новое резиновое уплотнение. Слегка смажьте верхнюю секцию и внутреннюю часть вазелиномУстановите датчик уровня топлива так, чтобы кабель к датчику был направлен влево.Затяните гайку.

Подготовка

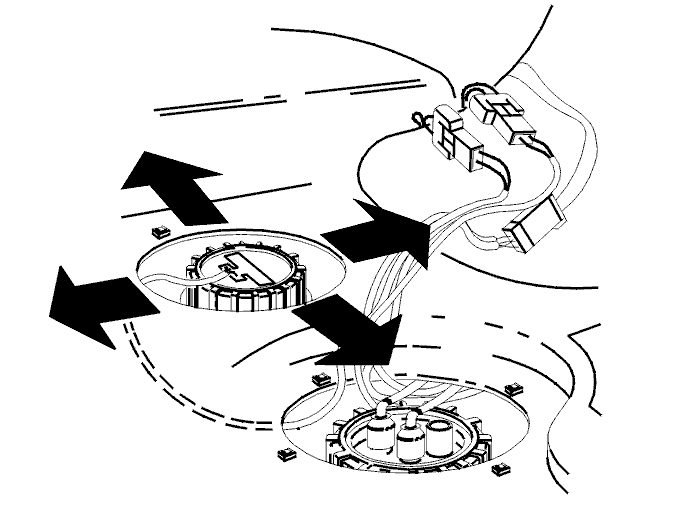

Если гайка датчика уровня не отцентрирована в отверстии панели кузова, необходимо ослабить топливный бак и отцентрировать.

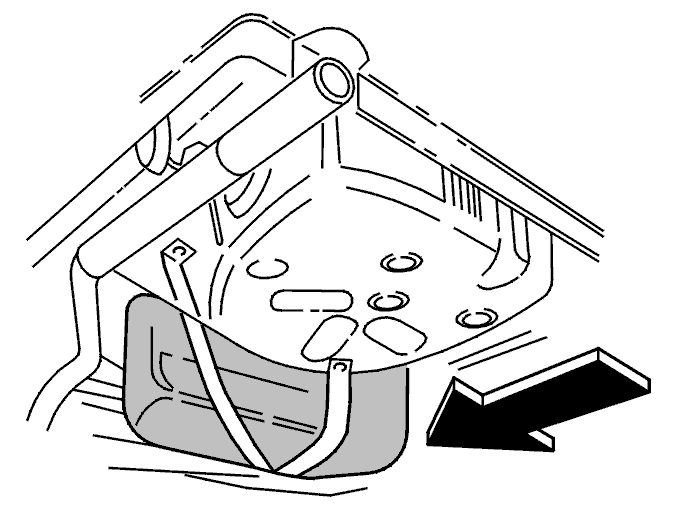

Регулировка топливного бака

Поднимите автомобиль.Ослабьте хомуты топливного бака. Придавите бак вперед рукой насколько возможно.Опустите автомобиль.

Последующая регулировка

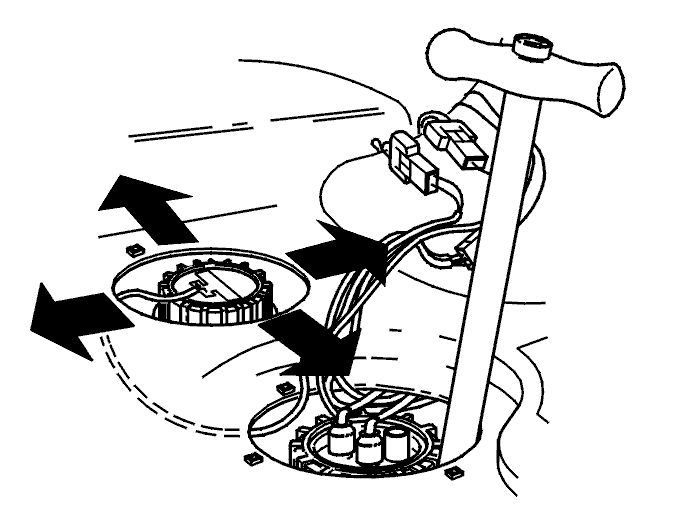

Если необходима последующая регулировка топливного бака, используйте например ручку молотка в качестве рычага между гайкой блока топливного насоса и панелью кузова. Не повредите гайку или панель во время регулировки!Ослабьте гайку. Снимите датчик уровня. См. Снятие датчика уровня топлива.

Затяжка топливного бака

После завершения работ с датчиком уровня затяните хомуты топливного бака.Поднимите автомобиль.Придавите топливный бак вперед так, чтобы гайка датчика уровня была отцентрирована в отверстии панели кузова.Затяните топливный бак.Опустите автомобиль.Перенастройте. См. относится к другим вариантам 850.

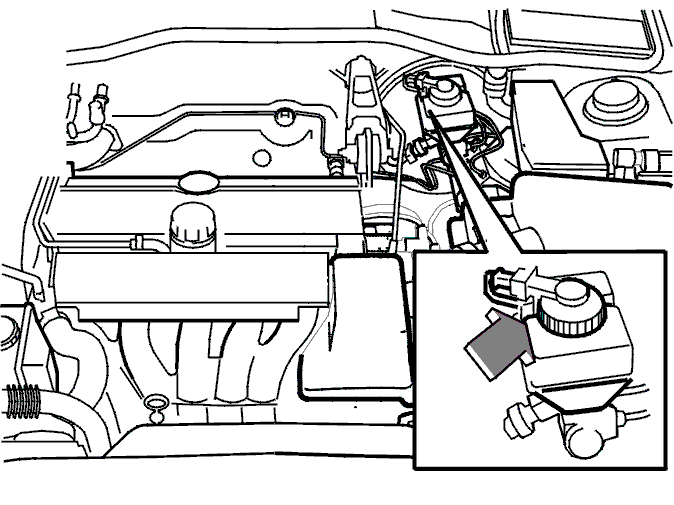

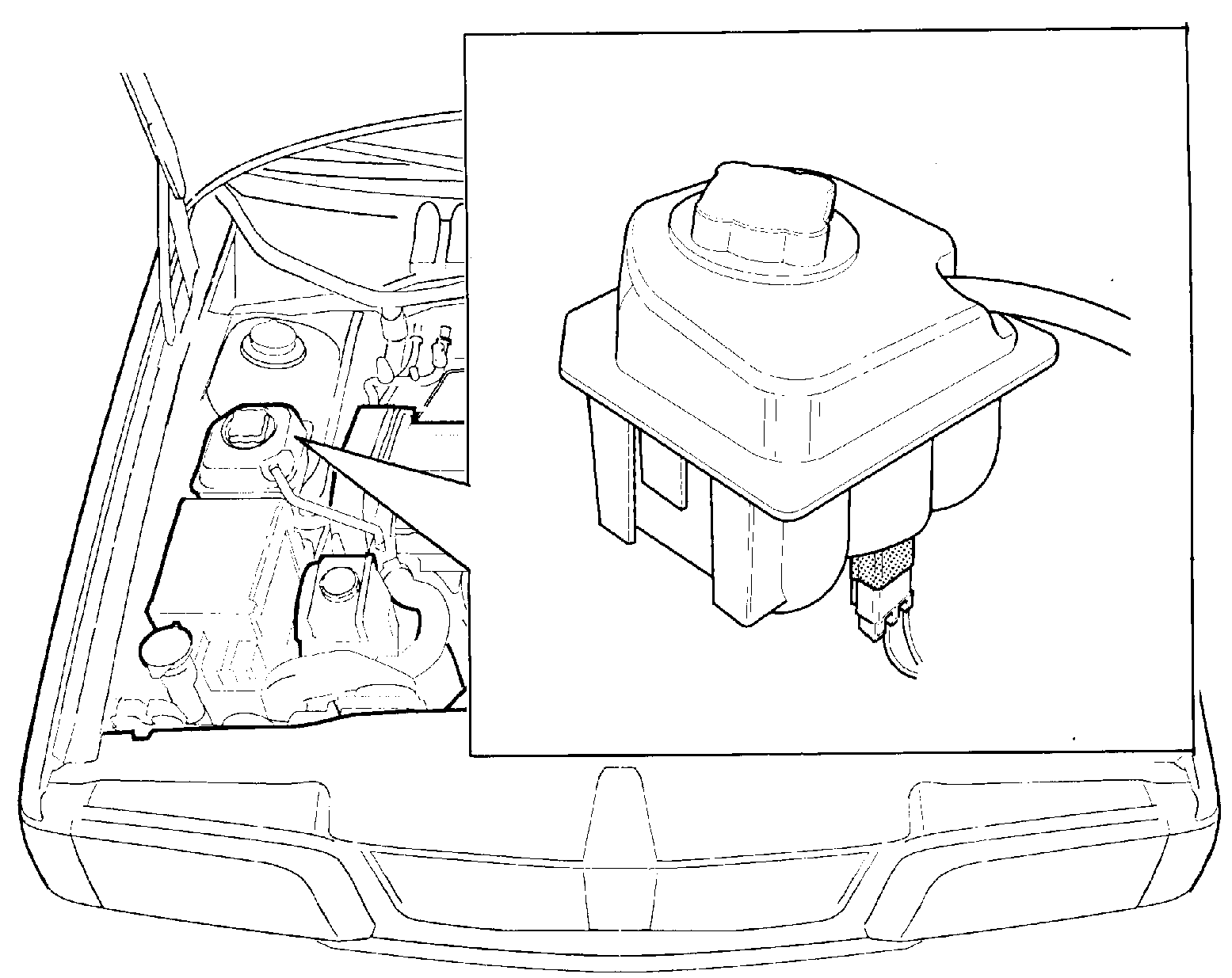

Поднимите расширительный бачок и наклоните его в сторону, чтобы получить доступ к его нижней стороне.Разъедините разъем.Вытяните датчик уровня охлаждающей жидкости двигателя и замените его.Соберите в обратном порядке.

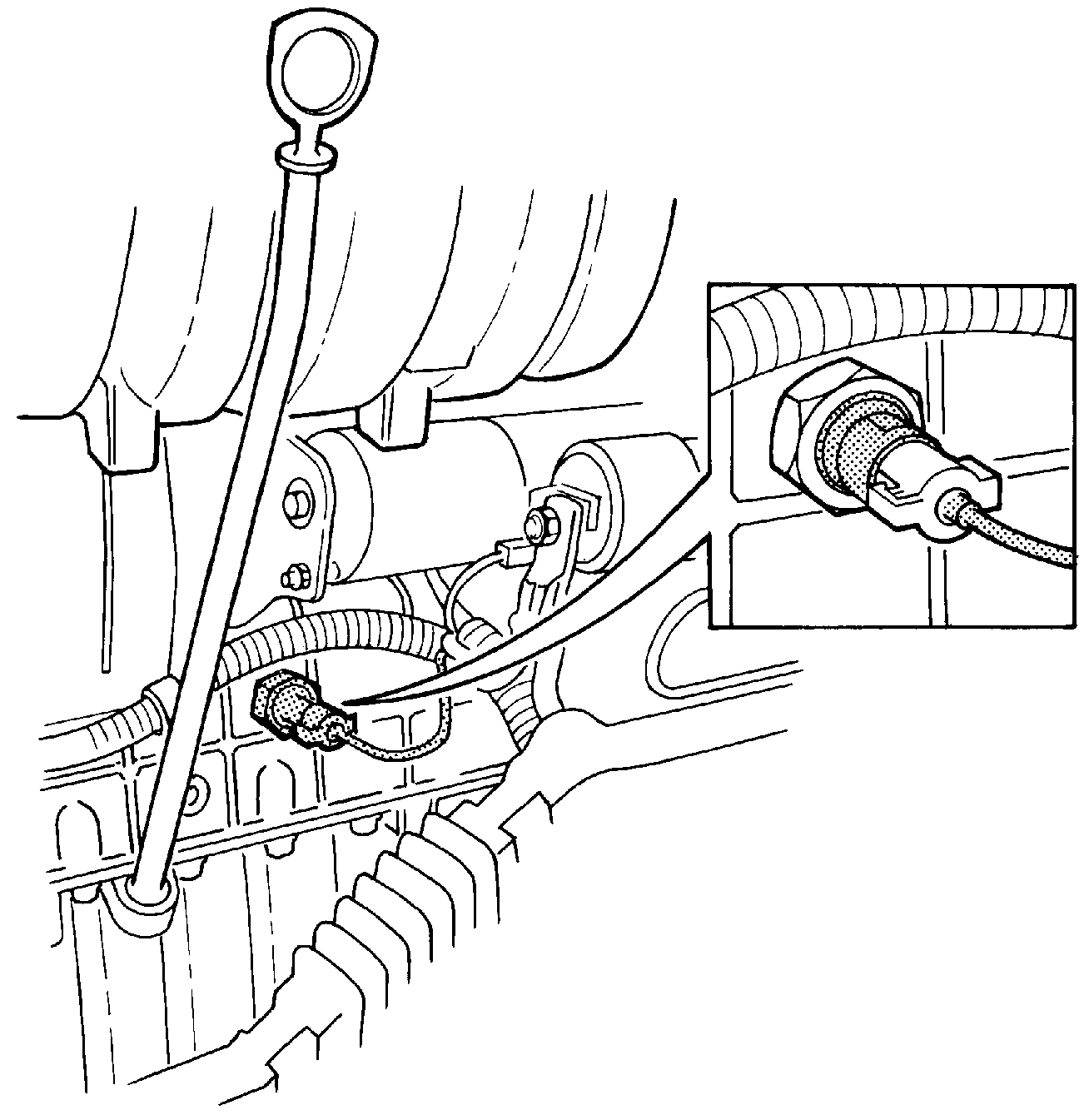

Датчик давления масла находится на нижней кромке двигателя между щупом для измерения уровня и стартером.Выполняйте работу при поднятом автомобиле.Снимите брызговик под двигателем.Отсоедините разъем.Отвинтите датчик.Соберите в обратном порядке.

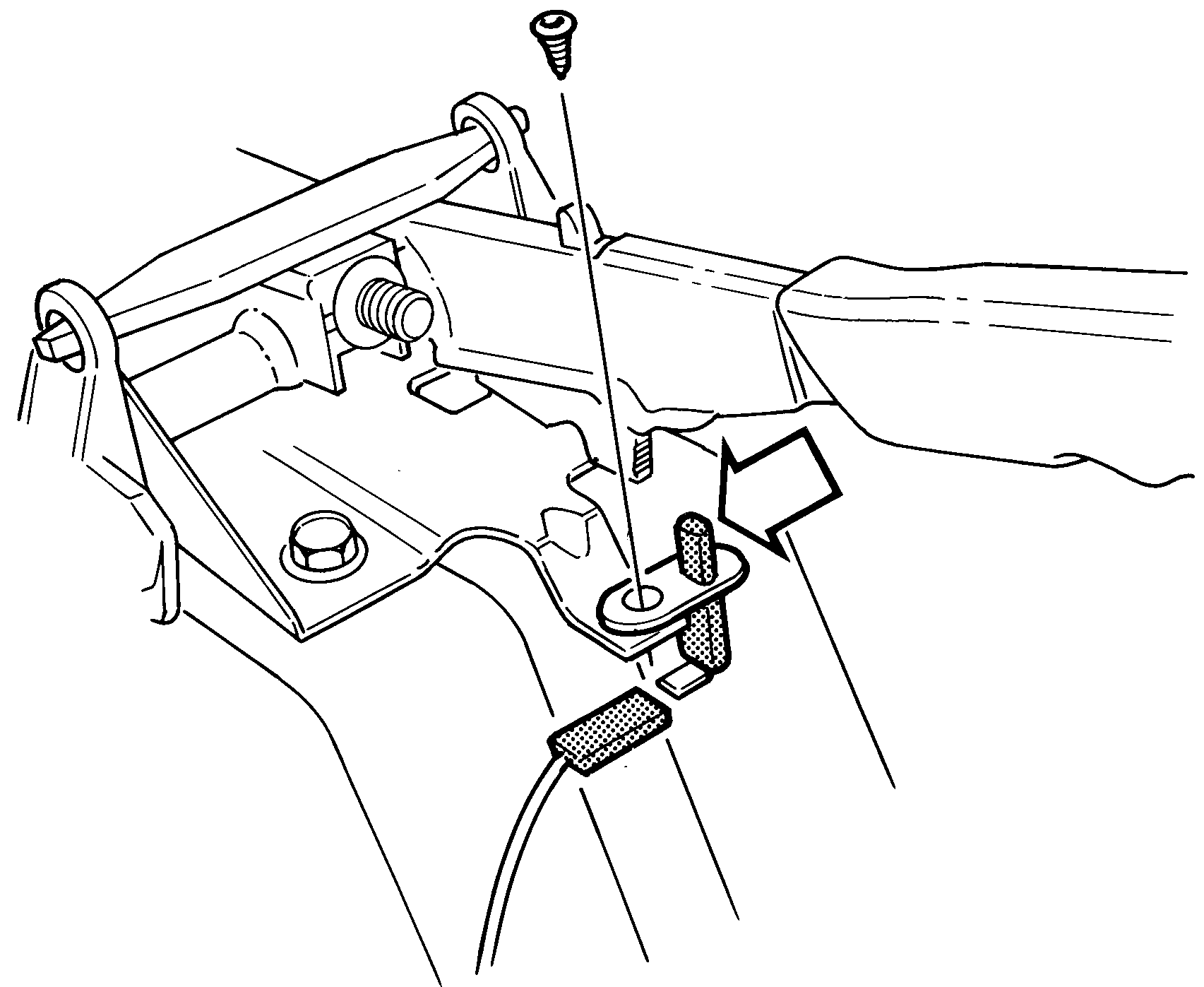

Снимите центральную консоль. См. Центральная консоль, Салон, внешняя часть S70/V70, 1997-, и осторожно поднимите.Выверните винт, удерживающий выключатель.Отсоедините разъем и замените выключатель.Соберите в обратном порядке.

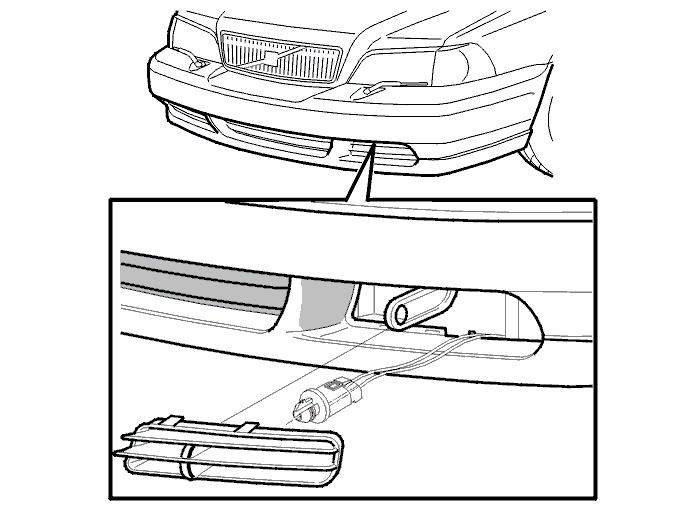

Датчик температуры установлен на спойлере под передним бампером.Отсоедините датчик от крепления.Отсоедините разъем и замените датчик.Соберите в обратном порядке.

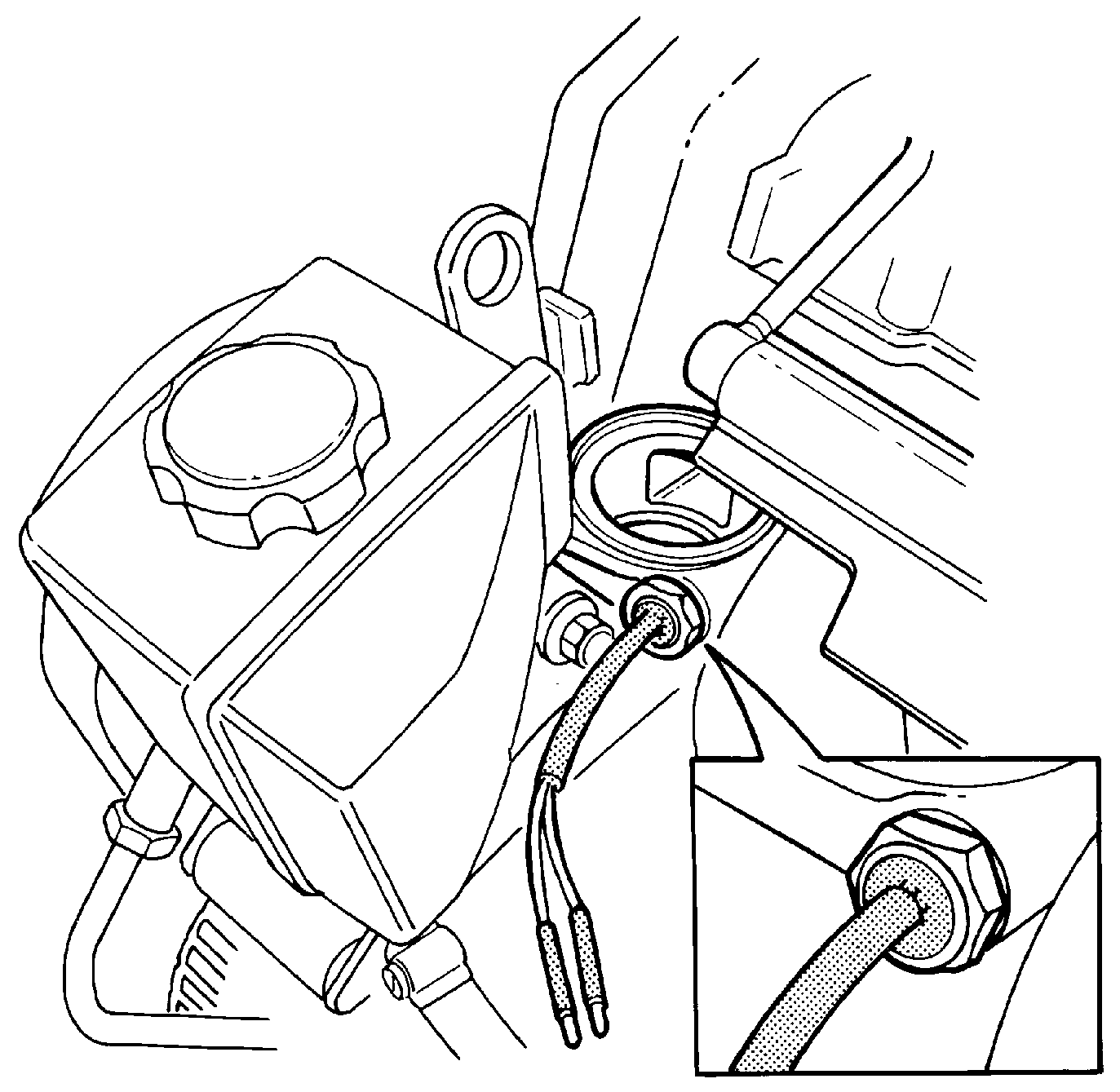

Слейте охлаждающую жидкость.Снимите корпус термостата (2 винта TORX 40–).Разъедините разъем.Отсоедините штырьковые выводы от разъема (смотрите иллюстрацию), чтобы продеть проводку сквозь накидной гаечный ключ.Снимите датчик температуры и замените его.Проверьте датчик согласно методу, приведенному в Руководстве по ремонту: Система зажигания и впрыска топлива.Соберите в обратном порядке

Примечание: Не забудьте долить охлаждающую жидкость. Затем прогрейте двигатель до нормальной рабочей температуры и снова проверьте уровень охлаждающей жидкости.
