Замена датчика движения иглы на форсунке 1

Необходимые условия

• Снимите впрыскивающие топливопроводы для цилиндров 1 и 2, см. ru-RU0900c8af808e6e04#KC02392242

Снимите форсунку с датчиком движения иглы

• Очистите поверхность вокруг цилиндра 1
• Снимите возвратную трубу дизельного топлива
• Снимите разъем

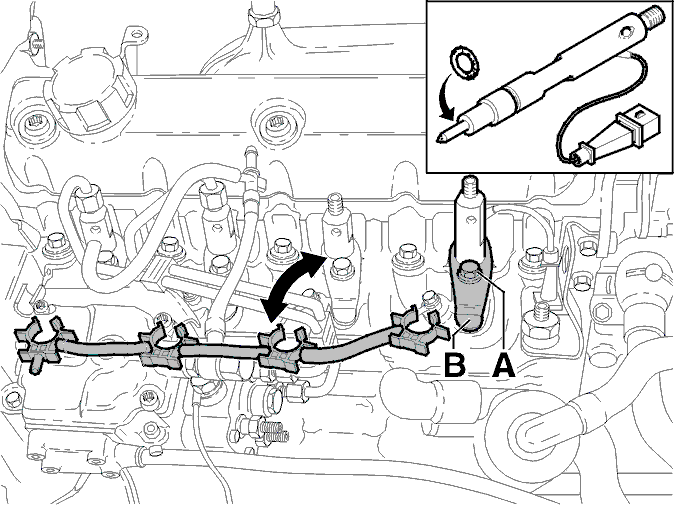

• Выверните болт (A) и снимите зажим (B), закрепляющий форсунку в головке цилиндров
• Снимите форсунку и уплотнительное кольцо.

Проверьте датчик движения иглы

• Измерьте сопротивление датчика движения иглы. Оно должно быть 100 ± 10 Ом при 20 °C.

Установите форсунку с датчиком движения иглы

• Очистите поверхности крепления на головке цилиндров
• Расположите форсунку в головке цилиндров. Используйте новое уплотнительное кольцо
• Расположите зажим (В). Затяните болт (А) до 27 Н·м
• Установите разъем, датчик движения иглы
• Установите новый возвратный топливопровод.

Примечание: После снятия всегда устанавливайте новый возвратный топливопровод или новые уплотнительные кольца. Это делается потому, что уплотнительное кольцо становится неэффективным после снятия.

Установите

• Впрыскивающие топливопроводы для цилиндров 1 и 2, см. ru-RU0900c8af808e6e04#KC02392248
