Замена датчика давления в топливном баке

Подготовка

5-дверные модели:

• Снимите все люки пола. Отогните назад ковровое покрытие.
• Снимите крышку над узлом топливного насоса (FP).

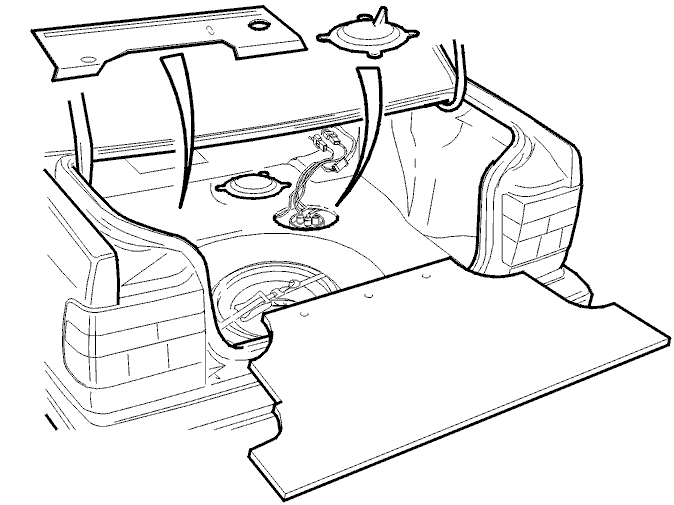

4-дверные модели:

• Сложите вперед правое заднее сиденье.
• Снимите ковровое покрытие багажного отсека.
• Отогните назад угол панели колесной ниши на креплении амортизатора.
• Снимите крышку над узлом топливного насоса (FP).

Отсоедините разъемы

• Разъедините все разъемы на кронштейне.
• Снимите резиновый кронштейн вокруг проводки.

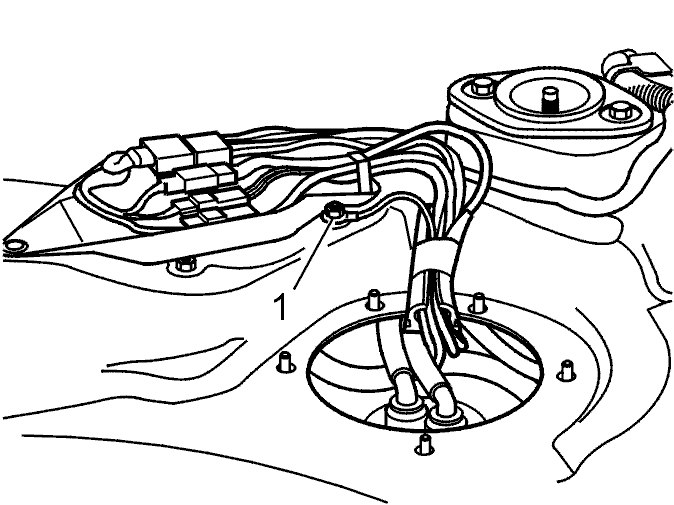

• Снимите провод заземления для трубы топливной заливной горловины с гайки на крышке датчика уровня в топливном баке.
• Убедитесь, что все кабели, проложенные через отверстие в узле топливного насоса (FP), движутся свободно. Убедитесь, что кабели могут свободно следовать за топливным баком при его опускании.

Снимите трубу топливной заливной горловины

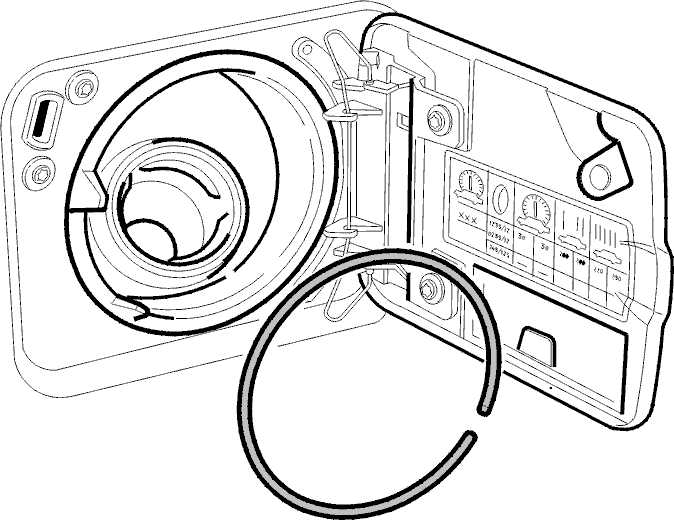

• Снимите стопорное кольцо, удерживающее резиновое уплотнение.
• Отсоедините резиновое уплотнение от кузова.

Снимите топливный бак

• Поместите передвижной домкрат с зажимным приспособлением🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)под топливный бак. Убедитесь в том, что подъемная платформа ровная, чтобы избежать повреждения ею топливного бака.
• Снимите крепежные полосы, удерживающие бак, и слегка опустите его.

Снимите передний держатель

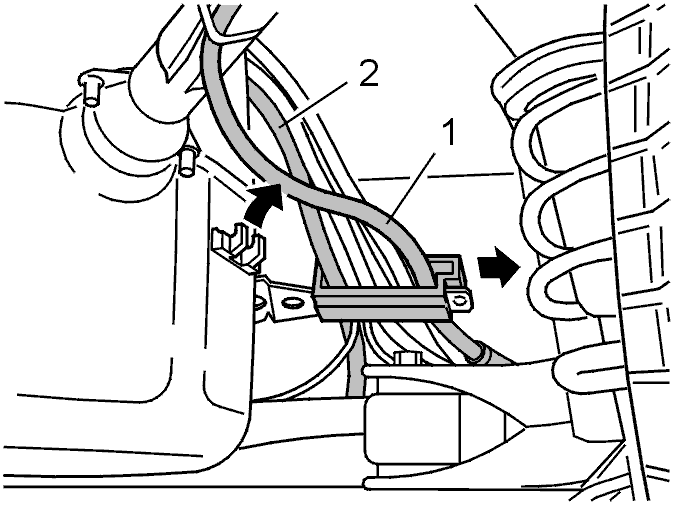

• Снимите крепление целиком с кронштейна, потянув его по направлению к правой стороне автомобиля.
• Отсоедините шланг между запорным клапаном угольного фильтра EVAP и воздухоочистителем (ACL) от зажима на топливном баке.

Подсказка: Заметьте расположение шлангов в зажиме на тот случай, если он откроется. Шланги должны быть установлены заново в свои первоначальные положения.

Замена датчика давления в топливном баке

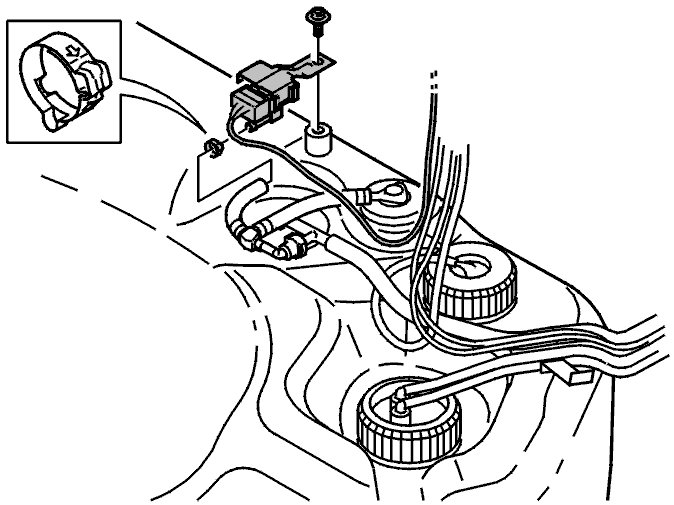

• Выверните винт

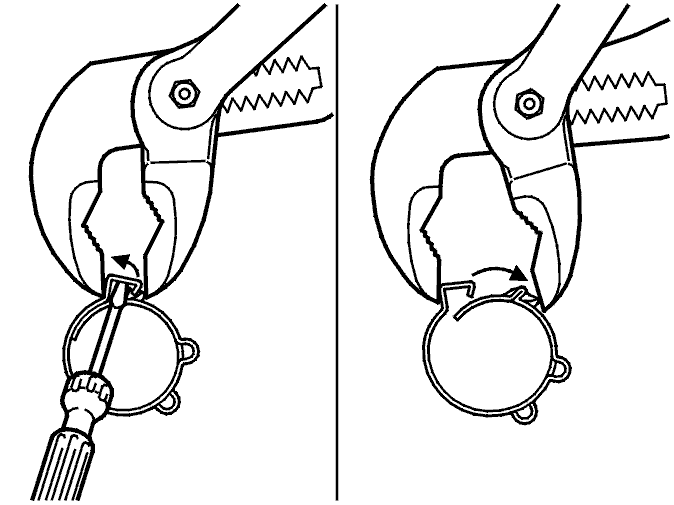

• Снимите зажим

Примечание: Зажим будет использован повторно
- Отсоедините шланг
- Снимите жгут проводов.
- Установите новый датчик давления. Проложите проводку так, как она была проложена раньше.

Установка топливного бака

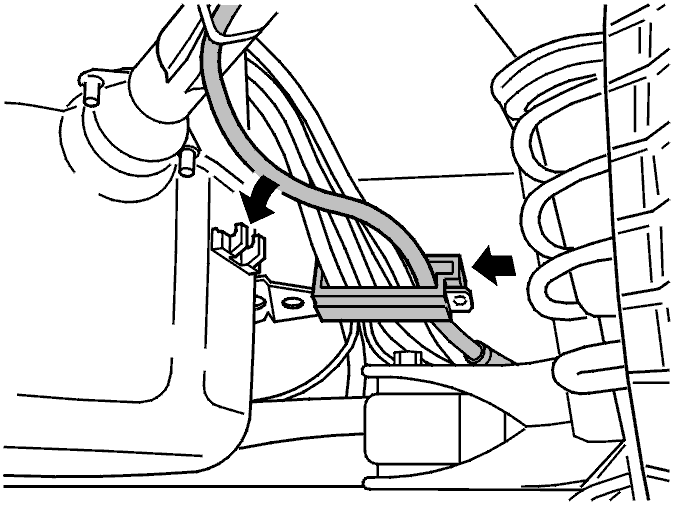

• Поднимите топливный бак таким образом, чтобы можно было установить передний держатель на кронштейн, вжимая его до тех пор, пока он не зафиксируется на месте.
• Убедитесь, что проводка, проложенная через отверстие на узле топливного насоса (FP), не будет пережата при установке топливного бака.
• Поднимите топливный бак и прикрепите его к кузову.
• Установите шланг запорного клапана угольного фильтра EVAP в зажим на топливном баке.

Установка резинового кожуха на трубу топливной заливной горловины

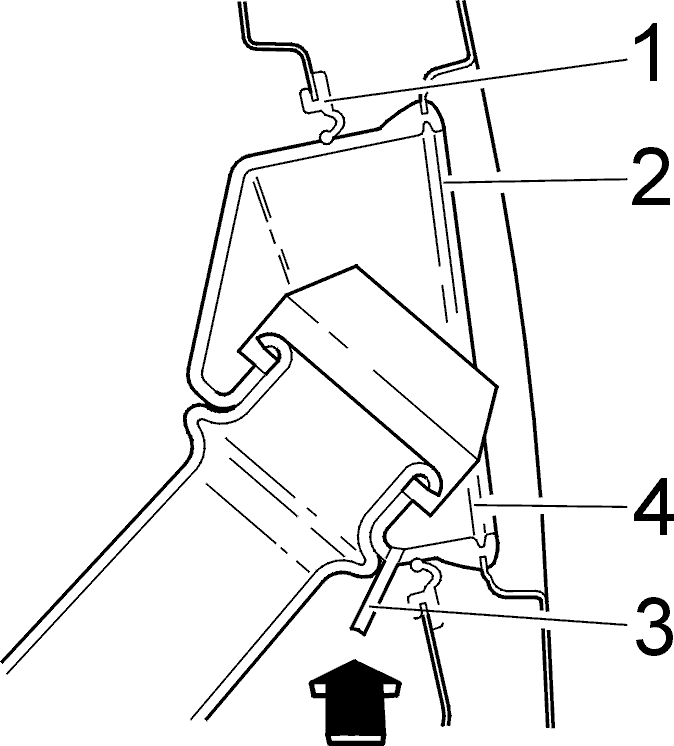

• Убедитесь в том, что внутреннее резиновое уплотнение установлено правильно, и что дренажная трубка находится внутри внутреннего уплотнения.
• Убедитесь в том, что стопорное кольцо (1) находится на месте.
• Смажьте уплотняемые поверхности (2) резинового кожуха вазелином.
• Установите резиновый кожух (убедитесь в его правильном положении на кузове).
• Установите стопорное кольцо (4) и дренажную трубу (3).
• Подсоедините все соединители.

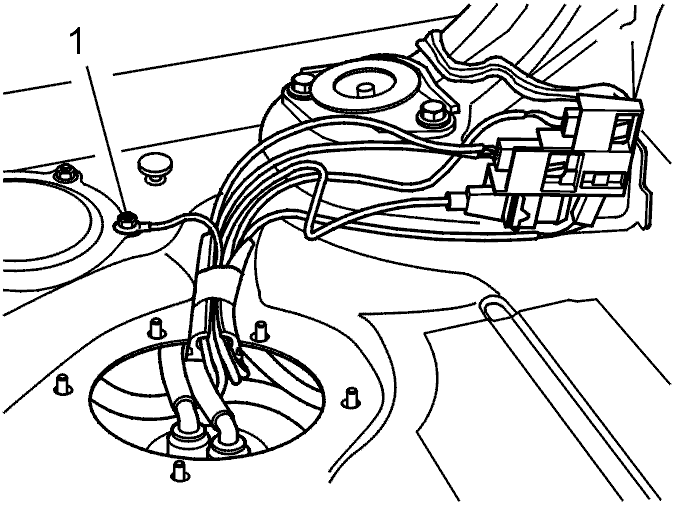

Внимание: Установите провод заземления для трубы топливной заливной горловины на крышку датчика уровня
- Установите резиновый кронштейн вокруг проводки.
- Установите панели, крышки и коврики.
