Замена датчика D4192T положения педали акселератора (АР)

Измерьте значение

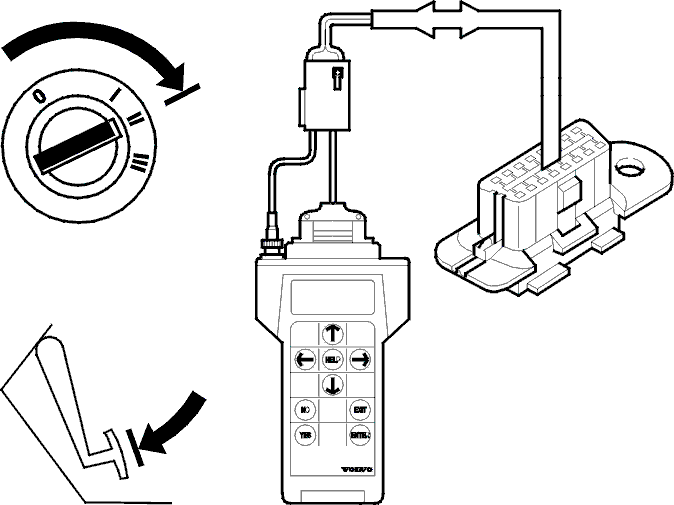

Подсоедините сканирующий прибор Volvo (ST).

• Включите зажигание, положение II.Не запускайте двигатель.
• Используя педаль акселератора, полностью откройте дроссельную заслонку (WOT).
• Считайте значение и запишите.

Выключите зажигание.

Снимите датчик положения педали акселератора (АР)

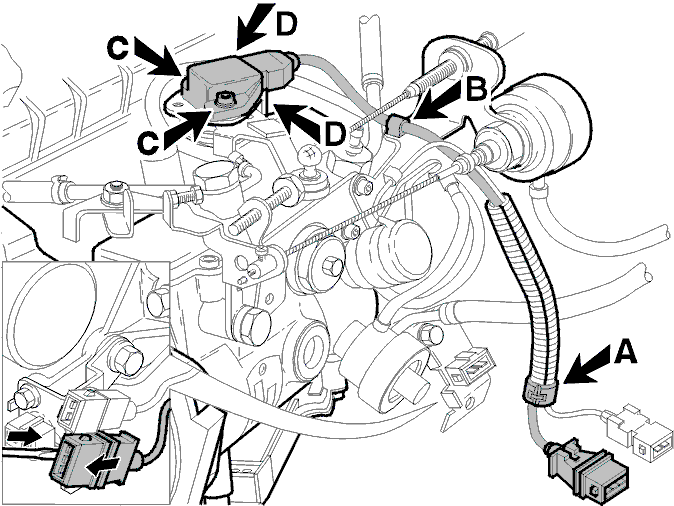

Снимите:

• крышку двигателя.
• Оба разъема с кронштейна.
• Защитный рукав проводки с кронштейна
• Крышку. (А) с защитного рукава проводки
• Зажим (В) с кронштейна

Откройте защитный рукав, выньте проводку вместе с зеленым разъемом.

Примечание: Если считывание значения было невозможно, отметьте положение датчика положения

• Два болта (С) с датчика положения.
• Ослабьте два болта (D) на кронштейне
• Датчик положения вращательным движением.

Установите датчик положения педали акселератора (AP)

• Проверьте пластмассовую втулку под датчиком, удерживающую рычаг.
• Установите на место датчик положения педали акселератора (AP)
• Затяните рукой два болта (С).
• Затяните два болта (D) на кронштейне. Крутящий момент6 Н·м
• Загерметизируйте болты (D) с помощью краски.
• Поместите проводку обратно в защитный рукав и закройте зажим (А).
• Защитный рукав проводки в кронштейн
• Установите разъемы и проводку на кронштейн.
• Поместите зажим (В) на кронштейн

Примечание: Совместите датчик положения педали акселератора (АР) со старым его местом расположения или маркировкой.

Откалибруйте и проверьте датчик положения педали акселератора (АР)

• Поверните ключ зажигания в положение II.Не заводите двигатель.
• Используя педаль акселератора, полностью откройте дроссельную заслонку (WOT).
• Проверьте значение.
• Сдвиньте датчик положения до появления записанного значения:X ± 1%

Примечание: Если значение не может быть измерено, то принимаемое по умолчанию значение для нового датчика80 º ± 1%

• Затяните болты до1,2 Н·ми загерметизируйте с помощью краски
• Установите крышку двигателя

Проверьте двигатель (проверка дымности выхлопа)

Выполните дорожное испытание автомобиля. Если управляемость автомобилем плохая или имеется повышенная дымность выхлопа, проверьте/отрегулируйте топливный насос.Если значение выходит за пределы допустимого диапазона, замените топливный насос.
