Замена датчика частоты вращения в коробке передач (B5202FS, B5204T3, B5204T4)

Снимите:

• Аккумулятор
• Корпус воздухоочистителя ACL вместе со впускной трубкой
• Полку аккумуляторной батареи.

Снимите:

• Кронштейн корпуса воздухоочистителя.

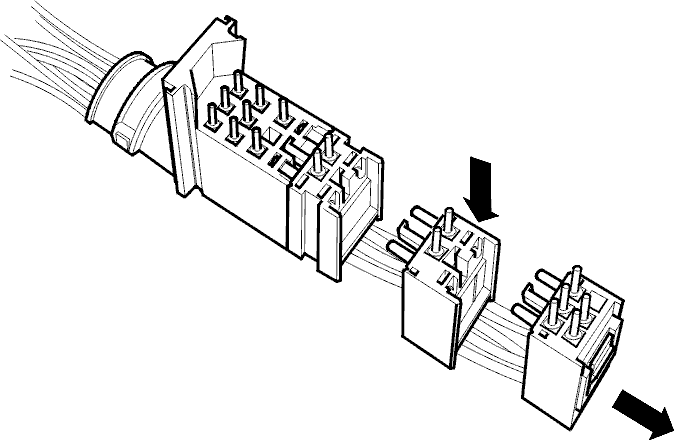

Разборка разъемов

Не забудьте резиновую прокладку.Отсоедините разъем от коробки передач.Снимите зажимы кабельного жгута и резиновую втулку.Снимите гнезда с корпуса разъема.Вставьте отвертку между корпусом и гнездом, и вдавите защелку. Вытолкните гнезда из корпуса.

Вытащите гнездо для кабелей датчика RPM.2-штырьковое, штырьки 16 и 17.

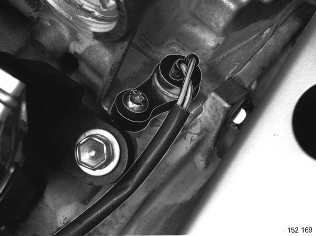

Снятие датчика

Тщательно очистите поверхности вокруг датчика.Снимите датчик.Установите новый датчик.Смажьте вазелином уплотнительное кольцо датчика.Затяните до:5,5 Н·м.

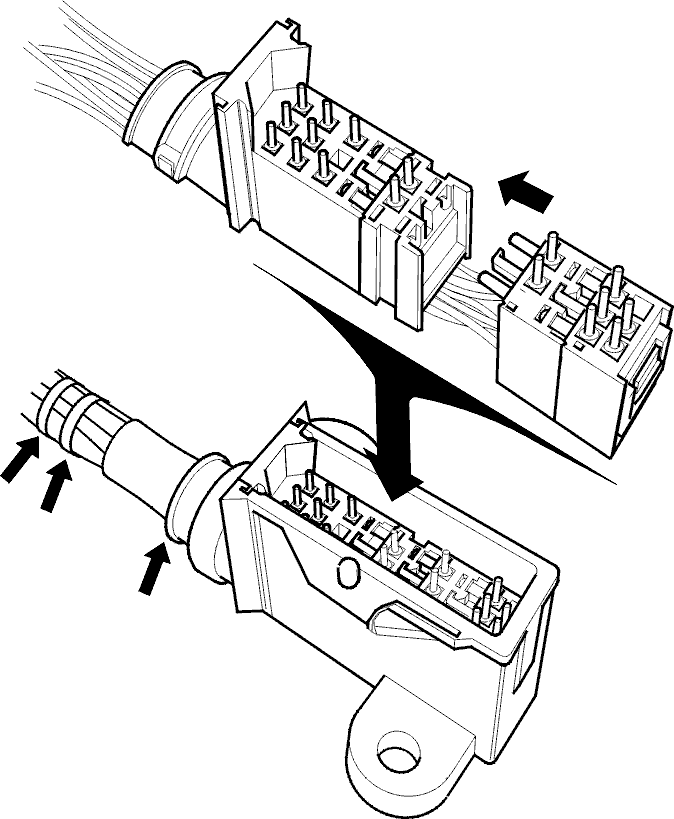

Сборка разъема

Убедитесь, что резиновое уплотнение находится в нужном месте.Закрепите жгут и резиновую втулку кабельными стяжками.Заново установите разъем на коробку передач.Подсоедините разъем из автомобиля.Обратите внимание на резиновое уплотнение.

Установите:

• Кронштейн корпуса воздухоочистителя (ACL)
• Полку аккумулятора
• Корпус воздухоочистителя со шлангом подачи свежего воздуха и соединениями
• Аккумулятор

Проверка кодов неисправностей

Проверьте и сотрите коды неисправностей.
