Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T | 2001–2006 |
| S60 (-09) | D5244T2 | 2002–2006 |
| S60 (-09) | D5244T3 | 2004, 2005 |
| S80 (-06) | D5244T | 2001–2006 |
| S80 (-06) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T | 2001–2006 |
| V70 (00-08) | D5244T2 | 2002–2006 |
| V70 (00-08) | D5244T3 | 2004, 2005 |
| V70 XC (01-) / XC70 (-07) | D5244T | 2003–2006 |
| XC90 | D5244T | 2003–2006 |

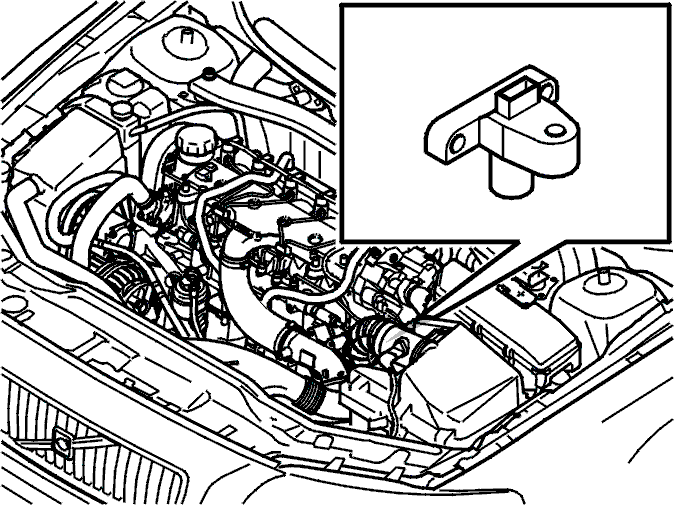

Снятие датчика частоты вращения коленчатого вала
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.
Снятие корпуса воздухоочистителя
Снимите:
- корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и зажим жгута проводов на корпусе воздухоочистителя
- разъем с датчика массового расхода воздуха.
Отсоедините шланг датчика массового расхода воздуха на трубе подачи нагнетаемого воздуха. Снимите узел корпуса воздухоочистителя.
Снятие охладителя рециркуляции выхлопных газов
Снимите:
- крышку двигателя, потянув ее прямо вверх
- разъем привода рециркуляции выхлопных газов

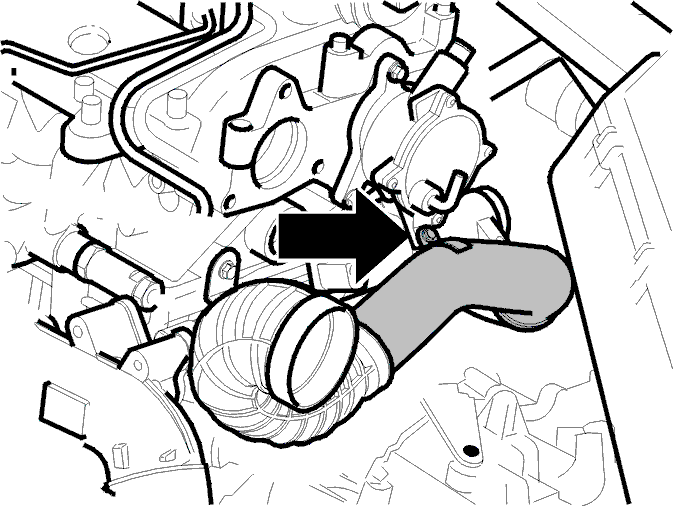

- винт трубы подачи нагнетаемого воздуха с вакуумного насоса
- трубу подачи нагнетаемого воздуха
- Только для автомобилей с автоматической коробкой передач: снимите вакуумный насос
- винты во фланце около клапана рециркуляции выхлопных газов
- впускной шланг со смесителя
- винт охладителя рециркуляции выхлопных газов под насосом высокого давления
- два винта из кронштейна на заднем крае радиатора.
Поместите узел охладителя рециркуляции выхлопных газов с корпусом клапана, смесителем и активатором в одну сторону.
Снятие датчика частоты вращения коленчатого вала
Отсоедините разъем. Снимите датчик
Установка датчика частоты вращения коленчатого вала
Установка датчика частоты вращения коленчатого вала
Установите:
- новый датчик
- разъем.
Установка охладителя рециркуляции выхлопных газов
Установите:
- узел охладителя рециркуляции выхлопных газов
- 2 винта охладителя рециркуляции выхлопных газов в кронштейн на заднем крае радиатора и под насосом высокого давления, не затягивая
- винты трубки рециркуляции выхлопных газов к клапану. Затяните до касания.
Затяните винты. Винты крепления M10 для радиатора. Затяните до 50 Н·м. Трубку рециркуляции выхлопных газов. Затяните до 17 Н·м.
Установите:
- трубу подачи нагнетаемого воздуха
- винт трубы подачи нагнетаемого воздуха с вакуумного насоса
- винт для трубы подачи нагнетаемого воздуха в вакуумном насосе
- впускные шланги на смесителе.
Установка корпуса воздухоочистителя
Установите:
- разъем привода рециркуляции выхлопных газов
- узел корпуса воздухоочистителя
- шланг на заборник свежего воздуха турбонагнетателя
- корпус воздухоочистителя, заборник свежего воздуха, соленоидный клапан и жгут проводов в зажимы на корпусе воздухоочистителя
- разъем на датчик массового расхода воздуха
- крышку двигателя.
