Замена датчика частоты вращения коленчатого вала (B6284T, B6294S, B6304S3)

Снятие датчика частоты вращения коленчатого вала

Применимо только к B6xx4T
Cнимите впускную трубу между передней крышкой и воздухоочистителем (ACL).Снимите зажим впускной трубы.Отсоедините разъем клапана управления турбонагнетателя (TC) и датчик массового расхода воздуха (MAF).Снимите корпус воздухоочистителя (ACL). Отложите в сторону.

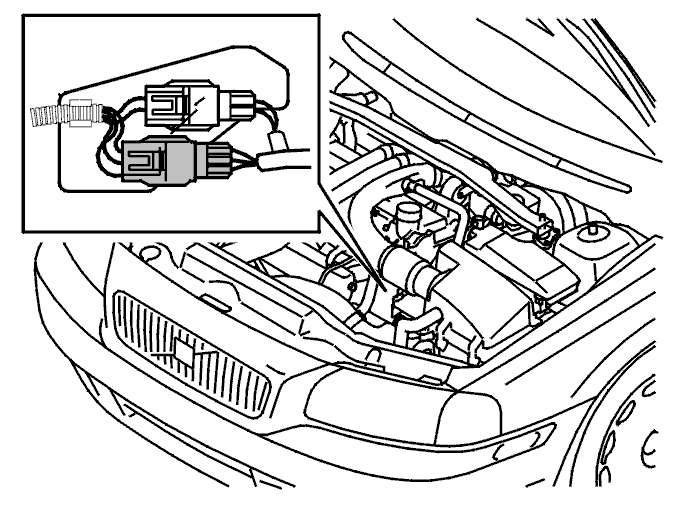

Снимите кронштейн шланга.Снимите проводку с кронштейна.Отсоедините разъем от кронштейна.Отсоедините разъем датчика.

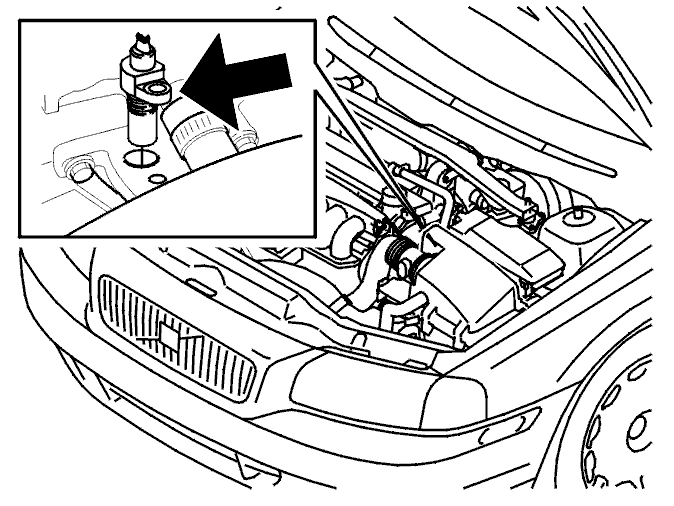

Выверните винт крепления датчика.Потяните датчик вверх.

Применимо только к B6xx4S
Снимите шланг предварительного нагрева с корпуса воздухоочистителя (ACL). Отложите в сторону.

Установка датчика частоты вращения коленчатого вала

Установите

• новый датчик.

Подсоедините разъем.

• проводку на кронштейн
• разъем на кронштейн
• закрепите проводку зажимом
• кронштейн шланга.

Применимо только к B6xx4S

• шланг предварительного нагрева воздуха корпуса воздухоочистителя (ACL).

Вдавите датчик на место. Затяните до10 Н·м.

Применимо только к B6xx4T

• корпус воздухоочистителя (ACL)
• разъем на клапан управления турбонагнетателя (TC) и датчик массового расхода воздуха (MAF)
• зажим впускного коллектора
• впускную трубу между передней крышкой и корпусом воздухоочистителя (ACL).
