Замена датчика частоты вращения коленчатого вала (1996, 1997)

Подготовка

Снимите:

• Крышку двигателя
• Аккумулятор
• Узел корпуса воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Полку аккумулятора.

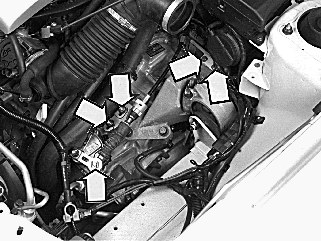

Отсоединение троса коробки передач и жгута проводов

Снимите:

• Трос коробки передач с коробки передач и с рычага датчика выбранной передачи.

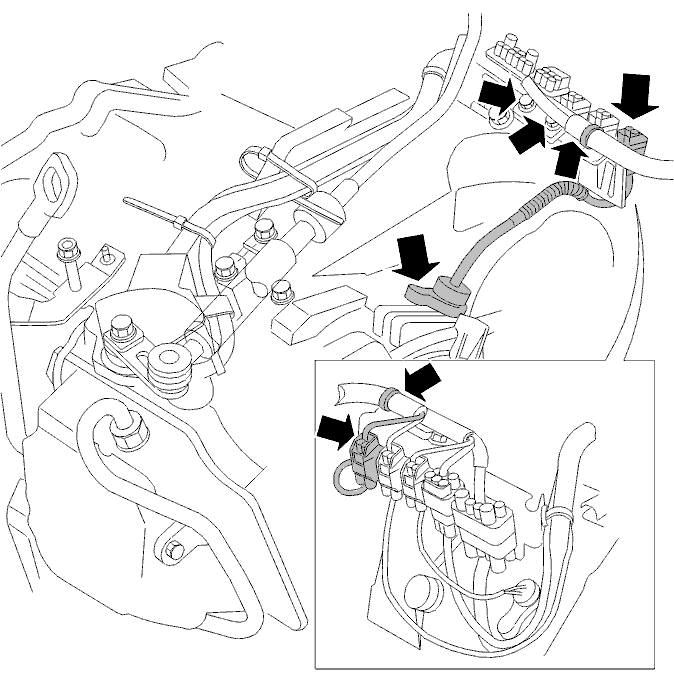

Снимите:

• Разрежьте ленточные хомуты жгута проводов на кронштейне разъема.
• Винты кронштейна разъема.

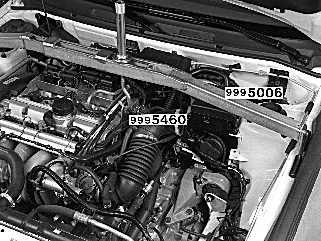

Установка подъeмной траверсы

Установите:

• Подъемную траверсу 🔧 LYFTBYGEL (HÖJNING MOTOR)
• Подъемный крюк 🔧 LYFTKROK (LYFT MOTOR) B5204,B5254,X40

Расположите подъeмную траверсу непосредственно над подъемной проушиной на двигателе.Поднимите подъемный крюк, чтобы разгрузить подушки двигателя.Выверните три верхних винта крепления коробки передач.

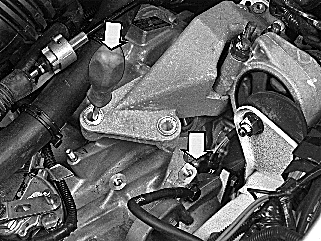

Замена датчика

Сдвиньте крепление в сторону.Закрепите его, чтобы открыть доступ к датчику.Тщательно очистите поверхность вокруг датчика.Снимите датчик и разъедините разъем.Установите:

• Новый датчик с новым уплотнительным кольцом. Смажьте уплотнительное кольцо жидкостью для автоматической коробки передач.
• Затяните винт. Момент затяжки: 5,5 Н·м.
• Крепление коробки передач. Момент затяжки: 50 Н·м.

Снимите подъемный крюк и подъемную траверсу.

Установка разъема и троса коробки передач

Подсоедините разъемы датчика и установите на кронштейнУстановите кронштейн.Момент затяжки: 10 Н·м.Прикрепите жгут проводов к кронштейну при помощи ленточного хомута.Установите и отрегулируйте трос коробки передач согласно Регулировка троса коробки передач.

Установка других компонентов

Установите:

• Полку аккумулятора
• Корпус воздухоочистителя (ACL), см. Замена воздухоочистителя (ACL).
• Аккумулятор
• Крышку двигателя.
