Замена бортовой диагностической системы 1996 сиденья с электроприводом

данный бюллетень по обслуживанию относится к автомобилям с оснащенными памятью сиденьями с электроприводом, модели1996 года со следующими номерами шасси:

854 267000 - 273594

855 171000 - 177545

На автомобилях с вышеобозначенными номерами шасси диагностическая функция сиденья с электроприводом отключена, так что сканирующий прибор Volvo может использоваться только тогда, когда модуль управления сиденья с электроприводом заменен модулем управления более новой модификации. Это происходит из-за того, что в автомобилях с вышеуказанными номерами шасси был использован старый модуль управления, поскольку поставки нового модуля управления были задержаны. Старый модуль управления работает должным образом на автомобилях выпуска 1996 года.

Если неисправности появляются на автомобилях с вышеуказанными номерами шасси, вначале проверьте потенциометры, электродвигатели, кабели и соединения.

Если отсутствуют другие причины неисправности, замените модуль управления сиденья и проверьте функцию электропривода. После замены модуля управления возможно использовать сканирующий прибор Volvo (ST).

На некоторых автомобилях с вышеуказанными номерами шасси отсоединенный кабель должен быть заново подсоединен, чтобы коды неисправности возможно было считывать при помощи сканирующего прибора Volvo (ST).

Замена модуля управления

Замените модуль управления согласно.

Внимание: Закрепите надувную подушку SIPS перед снятием сиденья с автомобиля! См.Процедуры по обслуживанию.

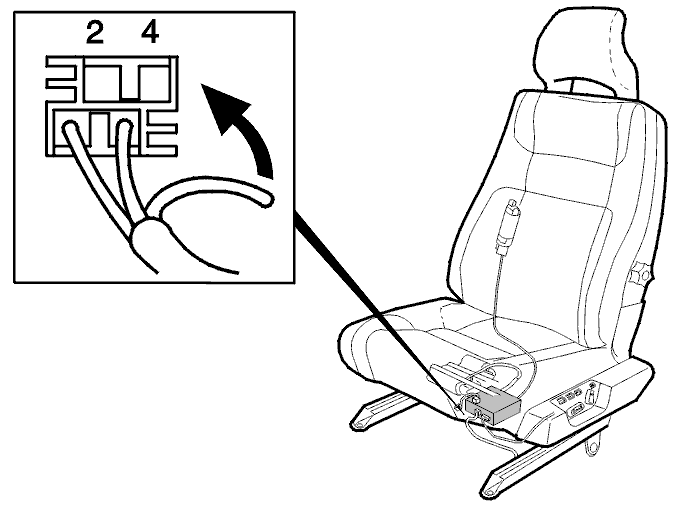

Подсоединение кабеля

Кабель в выводе 4 разъема (серый) должен быть подсоединен. В некоторых случаях на автомобилях с вышеуказанными номерами шасси кабель к выводу 4 отсоединен, сложен и отодвинут в сторону.В данном случае подсоедините кабель к выводу 4 в разъеме, чтобы обеспечить обмен информацией между модулем управления и сканирующим прибором Volvo (ST).

Проверка функционирования

Активируйте каждый электродвигатель на3 секундыв обоих направлениях.

Запрограммируйте три функции памяти на сиденье.

Убедитесь в том, что сиденье возможно подвинуть в его запрограммированные положения.

Проверьте коды неисправности.

ВНИМАНИЕ!

• Код неисправности PSL/PSR 421может иногда быть зарегистрированным без всякой причины. Если он не повторяется после стирани я, не следует предпринимать дальнейших мер.
• Код неисправности PSL/PSR 423регистрируется, если кнопка была слишком долго в нажатом состоянии (более приблизительно60 секунд). Если он не повторяется после стирания, не следует предпринимать дальнейших мер.

Осторожно: Код неисправности PSL/PSR 424 "Панель управления не подсоединена" является постоянным, его невозможно стереть.
