Замена бокового окна задней двери

Снятие бокового окна задней двери

Опустите окно на четверть (приблизительно 100 мм).

Снимите:

• окантовку внутренней ручки открывания двери
• крышку внутренней ручки двери
• винт внутренней ручки двери.

Отсоедините семь зажимов на панели двери. Осторожно сдвиньте панель двери вверх.Отсоедините два разъема.Снимите панель двери.

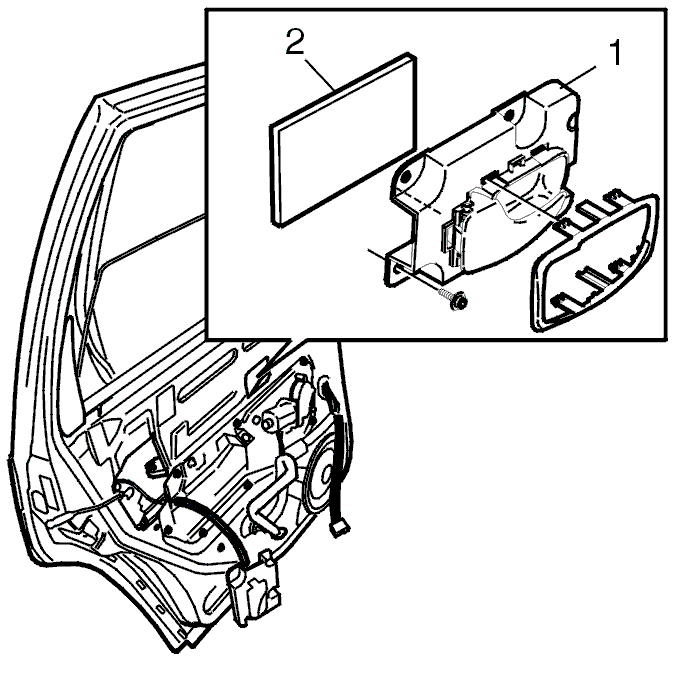

Снимите внутреннюю ручку открывания двери (1).Снимите звукоизоляцию за внутренней ручкой открывания двери (2).

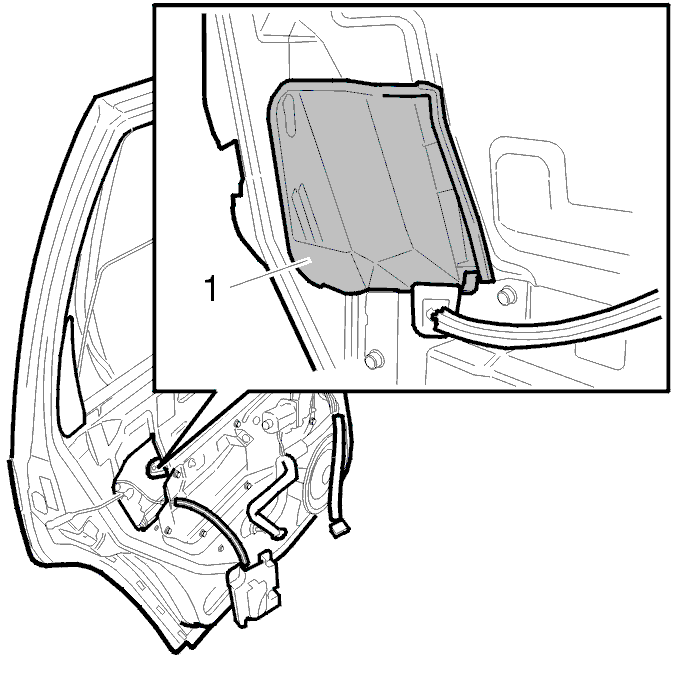

Снимите уплотнение крышки (1).

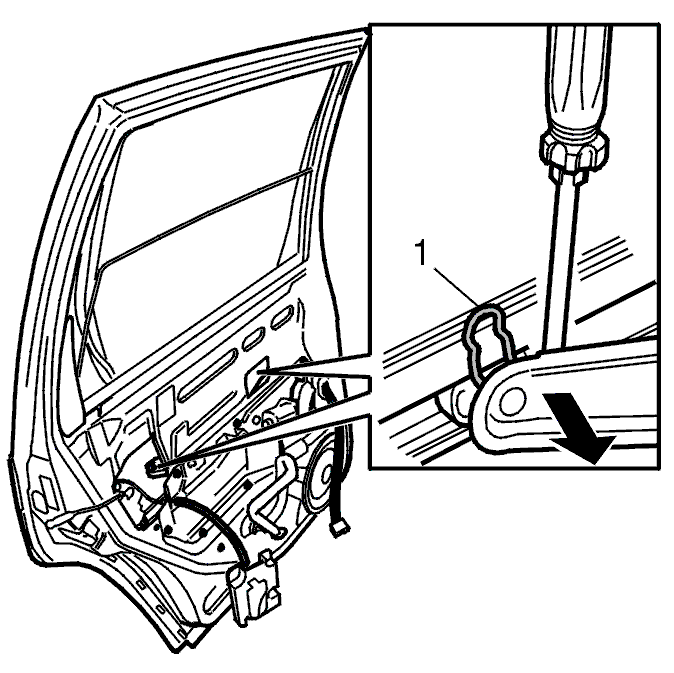

Снимите фиксирующую пружину (1) на шаровом шарнире крепления окна. Вставьте отвертку. Подденьте так, чтобы шаровые шарниры освободились.

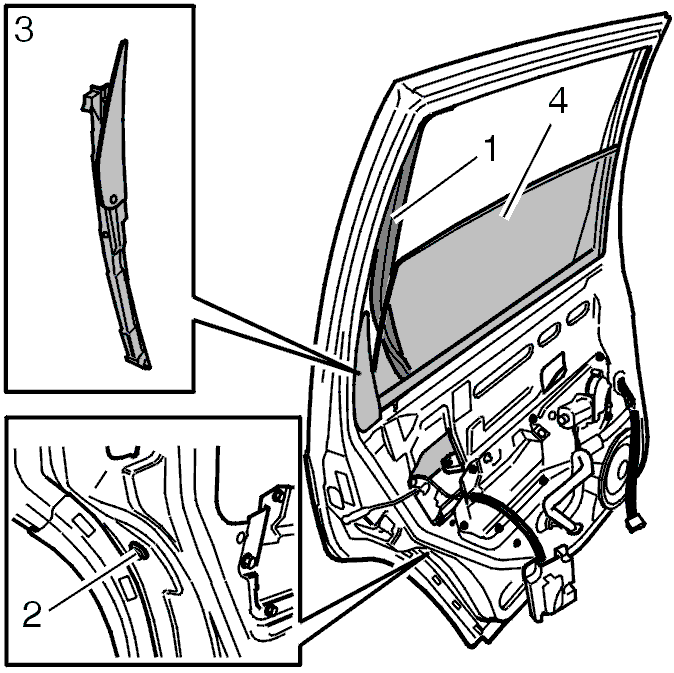

Опустите окно (4) до низа.Ослабьте направляющий молдинг (1) у заднего края направляющей.

Снимите:

• зажимы на направляющей (3)
• винт на направляющей (2).

Немного поднимите окно, наклоните направляющую и снимите ее.Осторожно выньте окно через отверстие.

Примечание: Нанесите ленту для маскирования на арку двери и оконный проем перед снятием окна.

Установка окна задней боковой двери

Установите:

• окно

Подсказка: Установите заново окно. Полностью сдвиньте окно вниз. Затем установите направляющую. Поднимите окно и отрегулируйте так, чтобы окно находилось в конечном положении на направляющей.
- винт на направляющей
- зажимы на направляющей
- направляющий молдинг у заднего края направляющей
- пружинный зажим на шаровом шарнире крепления
- крышку уплотнения
- звукоизоляцию
- внутреннюю ручку открывания двери
- панель двери
- два разъема
- 7 зажимов на панели двери
- винт внутренней ручки двери
- крышку внутренней ручки двери
- окантовку внутренней ручки открывания двери.
