Замена блока модулей управления

Демонтаж

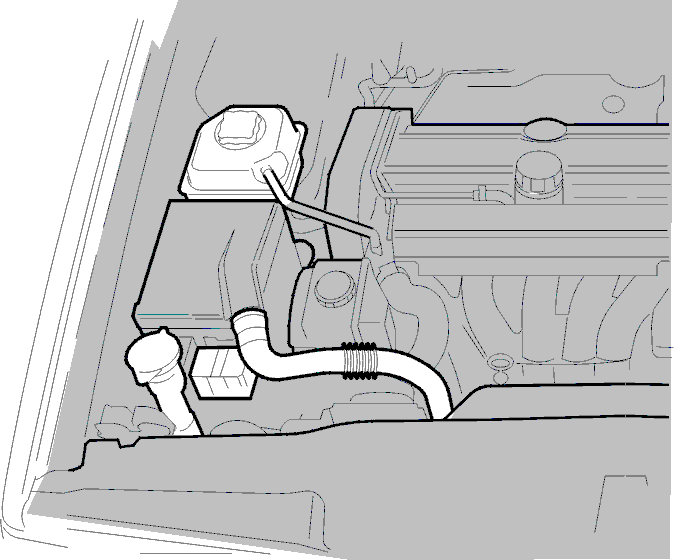

• Зажигание выключено.
• Отсоедините передний воздуховод от блока модулей управления.
• Отсоедините наполнительную трубку от бачка жидкости омывателя.
• Отсоедините расширительный бачок и вытащите его вверх.
• Отсоедините DLC.

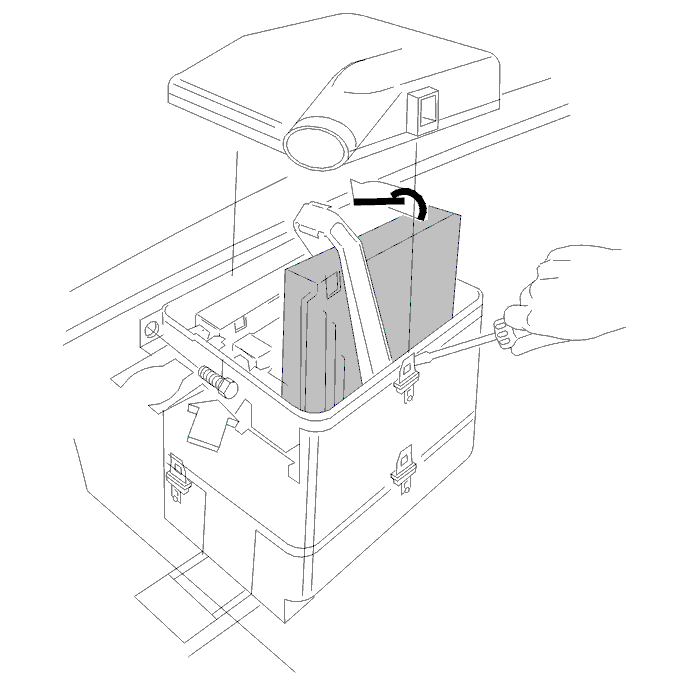

Снимите:

• крышку блока модулей управления (откройте металлический зажим отверткой).
• вытащите модули управления из блока модулей управления.
• передний крепежный винт.

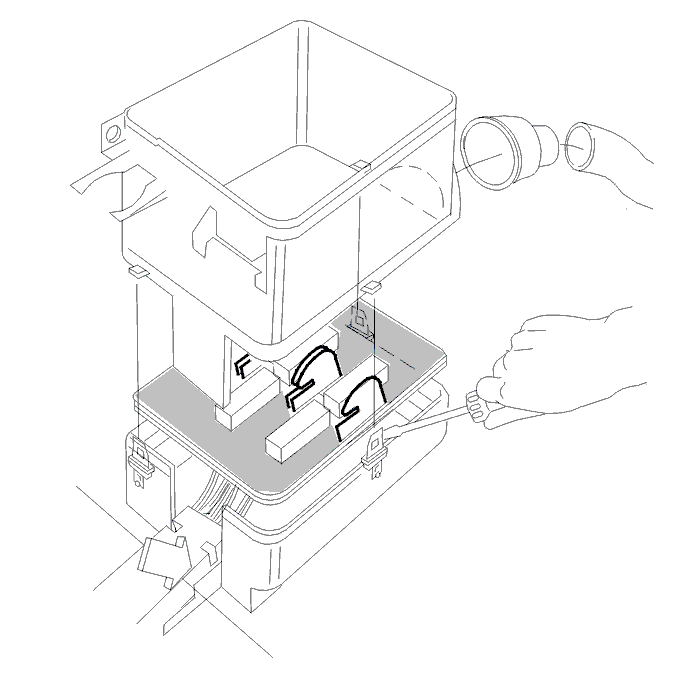

Снимите:

• центральную часть блока модулей управления, откройте металлические зажимы (3 x) отверткой.
• держатель воздуховода блока модулей управления.
• поднимите держатель модуля управления и кабелепровод, до их освобождения от зажимов.

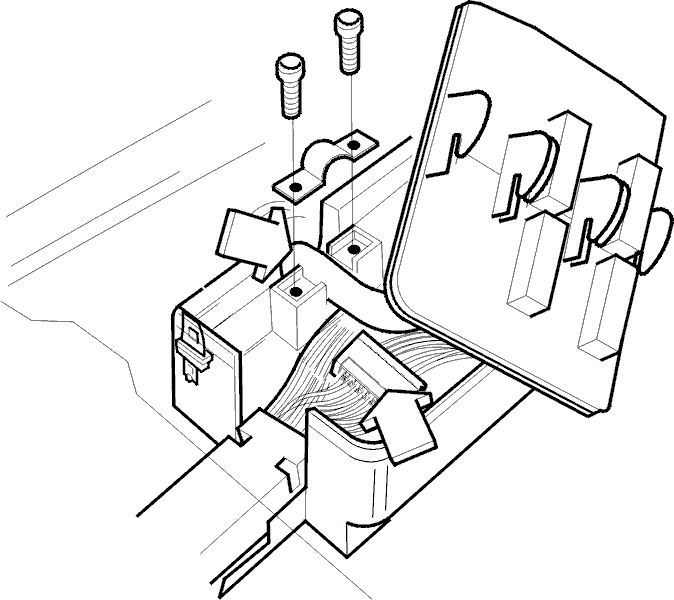

Снимите:

• отсоедините разъем от основания блока модулей управления.
• отвинтите винты кабельных хомутов в боковой части блока модулей управления.
• подтяните вверх провод сбоку блока модулей управления.

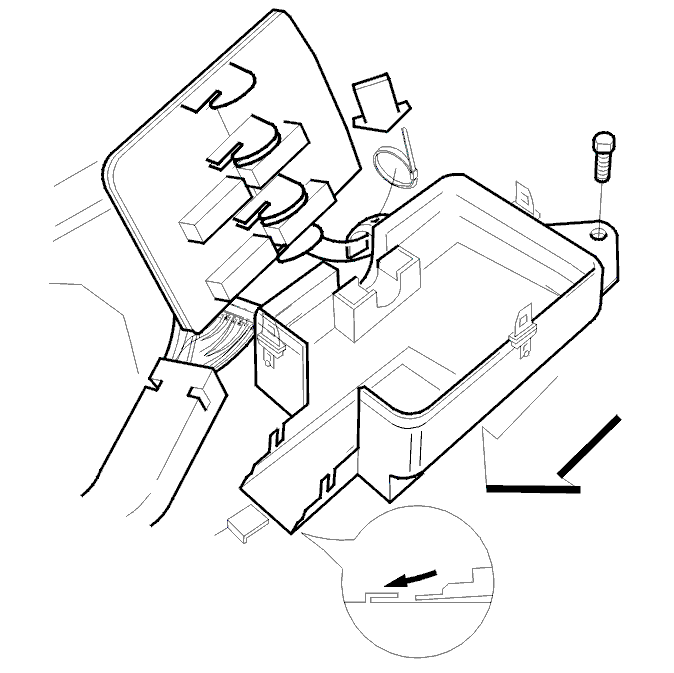

Снимите:

• отвинтите задний крепежный винт.
• нижнюю часть блока модулей управления. Потяните назад до освобождения от пластины корпуса в передней части блока модулей управления.
• кабельный хомут в боковой части блока модулей управления.

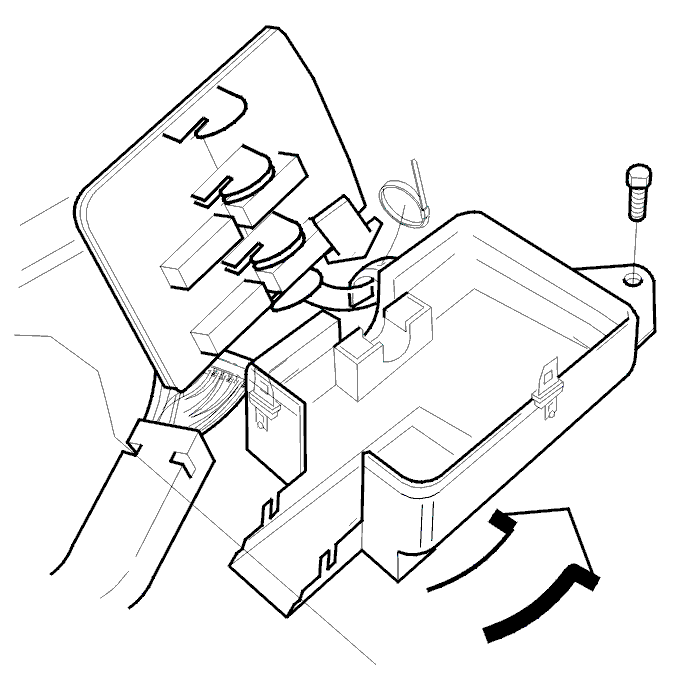

Установка

Установите:

• кабельный хомут в боковой части блока модулей управления.
• нижнюю часть блока модулей управления, вставьте ее спереди под выступ пластины корпуса.
• завинтите задний крепежный винт.

Установите:

• разъем основания блока модулей управления.
• провод сбоку блока модулей управления.
• винты кабельного хомута сбоку блока модулей управления.

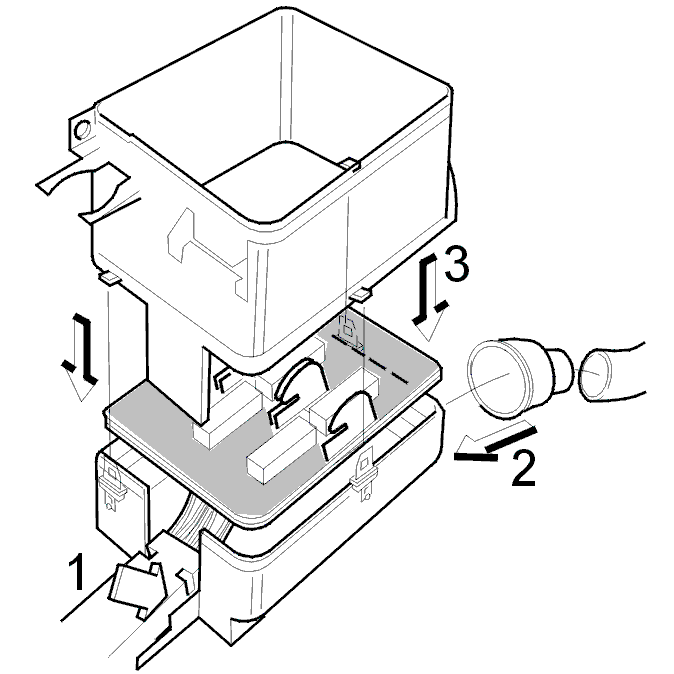

Установите:

• держатель модуля управления. Убедитесь, что защелки зафиксировались.
• кабелепровод, вставьте в направляющую блока модулей управления.
• держатель воздухопровода блока модулей управления.
• центральную часть блока модулей управления.

Примечание: Убедитесь, что центральная и нижняя части блока модулей управления плотно соединены и что защелки надежно зафиксированы.

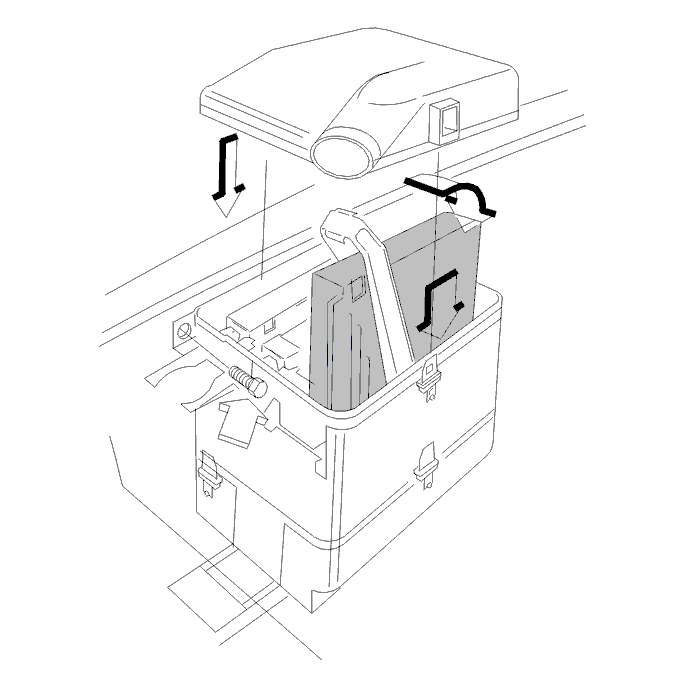

Установите:

• привинтите передний крепежный винт.
• модули управления.
• крышку блока модулей управления; убедитесь, что зажимы надежно зафиксированы.

Установите:

• DLC.
• наполнительную трубку бачка жидкости омывателя.
• убедитесь, что наполнительная трубка надежно прилегает к бачку
• передний воздуховод к блоку модулей управления.
• расширительный бачок.
