Замена антенны (2001, 2002)

Подготовка

Выключите зажигание.

Снимите:

• панели согласно Панель стойки С
• панели согласно Панель стойки D
• заднее освещение согласно Заднее внутреннее освещение

Снимите:

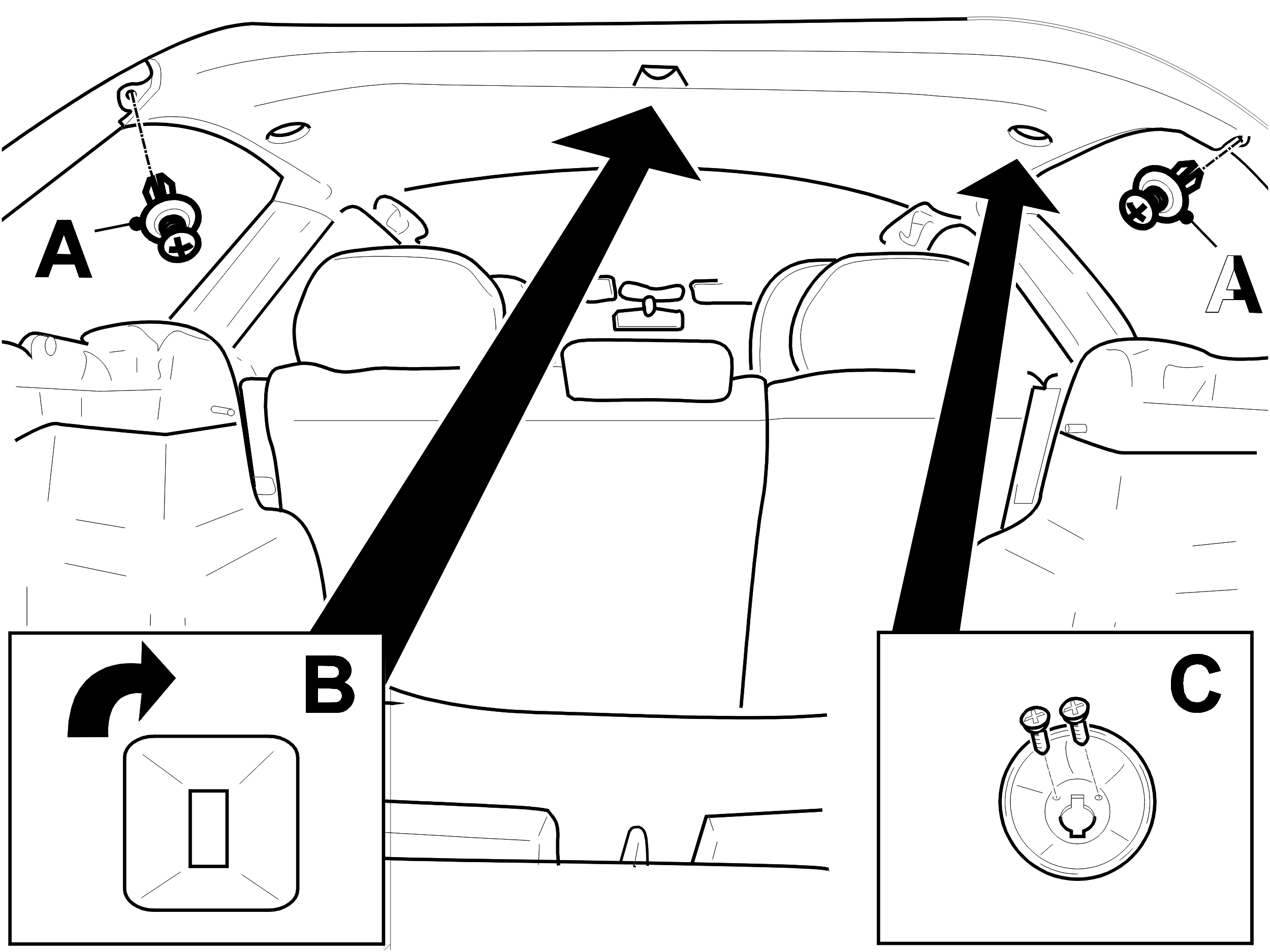

• два зажима (А) и зажим (В), повернув на ¼ оборота
• крепления (С) для багажной сетки (если применимо)
• задний поручень согласно Поручень, передний.

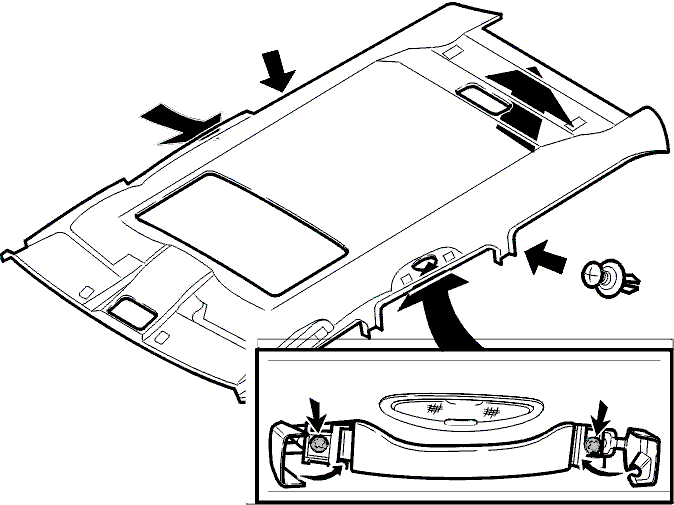

Снимите только задний край внутренней обивки крыши. Осторожно опустите задний край.

Примечание: Не мните и не ломайте внутреннюю обивку крыши.

Снятие антенны

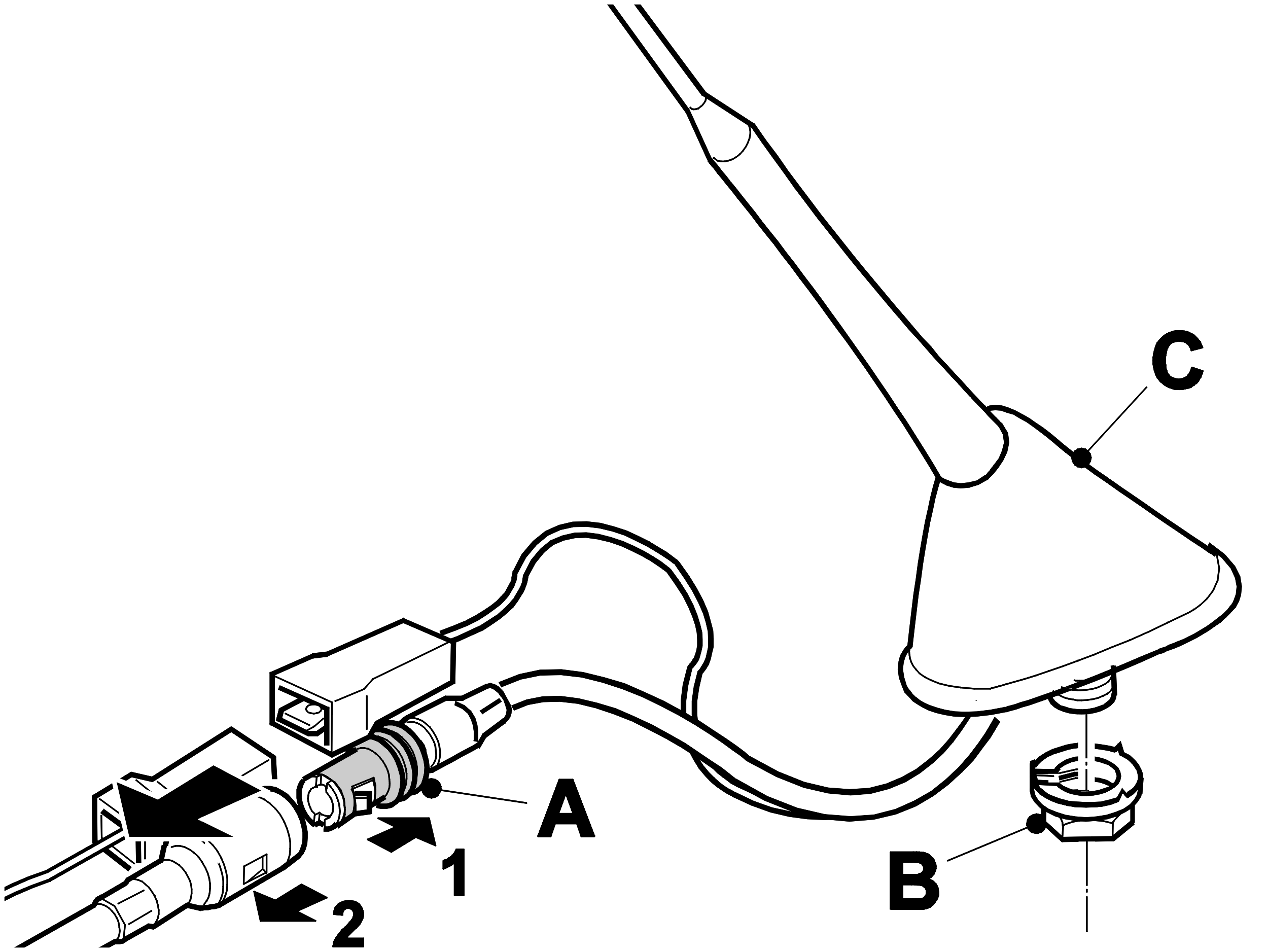

Выньте кабель антенны из зажима.Нажмите фиксатор (А) вниз в положение (1). Снимите кабель антенны и кабель электропитания.Снимите гайку (В) изнутри. Снимите антенный усилитель (C).

Установка антенны

Правильно расположите антенный усилитель (C). Установите гайку (В) изнутри. Затяните до 4 Н·мПодсоедините кабель антенны и кабель электропитания.Закрепите кабель антенны в зажиме.

Установка внутренней обивки крыши и панелей

Установите:

• внутреннюю обивку крыши осторожно на место
• задние поручни согласно Поручень, передний

Установите:

• крепления (С) для багажной сетки (если применимо)
• два зажима (А) и зажим (B).

Установите:

• заднее освещение согласно Заднее внутреннее освещение
• панели согласно Панель стойки D
• панели согласно Панель стойки С.

Проверьте

Включите зажигание.Включите магнитолу.Проверьте функционирование.
