Замена антенны (1996, 1997)

Предварительные условия

• Отметьте радиокод.
• Переключите зажигание в положение 0.
• Отсоедините отрицательный вывод аккумуляторной батареи.

Снятие панели D справа и слева

Снимите:

• Вещевая полка.
• Решетка и винт громкоговорителя (А).
• Освещение багажного отделения и проводку расцепляющего устройства.
• Винт (B) и осторожно снимите панель.

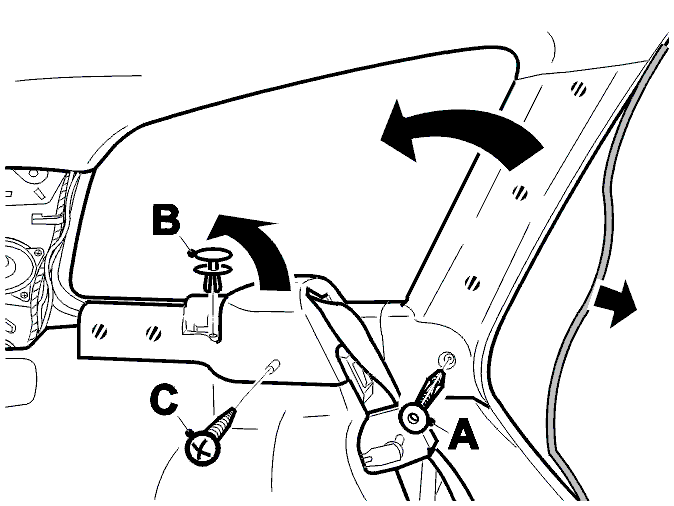

Снятие панели C справа и слева

• Сложите заднее сиденье вперед и опустите спинку.
• Снимите секцию спинки (А).

• Снимите фиксаторы (A), (B) и винт (C).
• Вытащите резиновый уплотнитель двери с панели и снимите панель.

Нижняя обивка на уровне головы

• Снимите фиксатор (А) (2x).

• Снимите зажим (B), поворачивая его на 1/4 оборота.

• В случае, если применимо:

• Снимите крышку (С) с защитной сети, слева и справа.

• Снимите фиксаторы.
• Снимите заднюю ручку с обивки на уровне головы, справа и слева .
• Осторожно опустите задний край обивки на уровне головы.

Осторожно: Проследите за тем, чтобы не помять обивку на уровне головы.

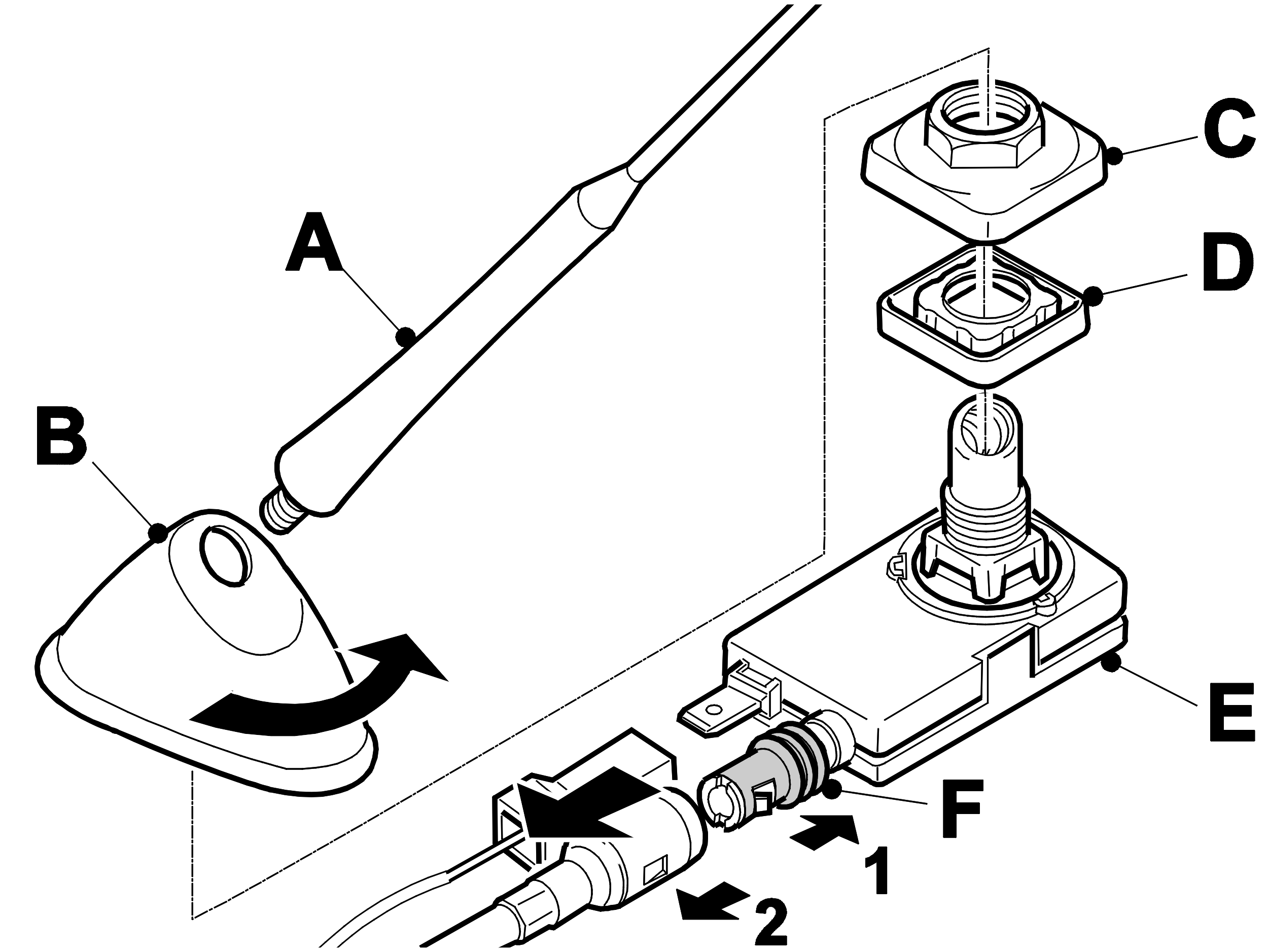

Снятие антенны

• До номера шасси 156907:

• Нажмите замок (F) вниз в положение (1) и снимите кабель антенны и положительный кабель.

• Снимите антенну (А), крышку (B) (повернув на четверть оборота), гайку (С) и резиновый уплотнитель (D).
• Снимите антенный усилитель (E).

• От номера шасси 156907:

• Снимите кабель антенны с фиксатора.

• Нажмите замок (А) вниз в положение (1) и снимите кабель антенны и положительный кабель.
• Снимите гайку (B) внутри и снимите антенный усилитель (С).

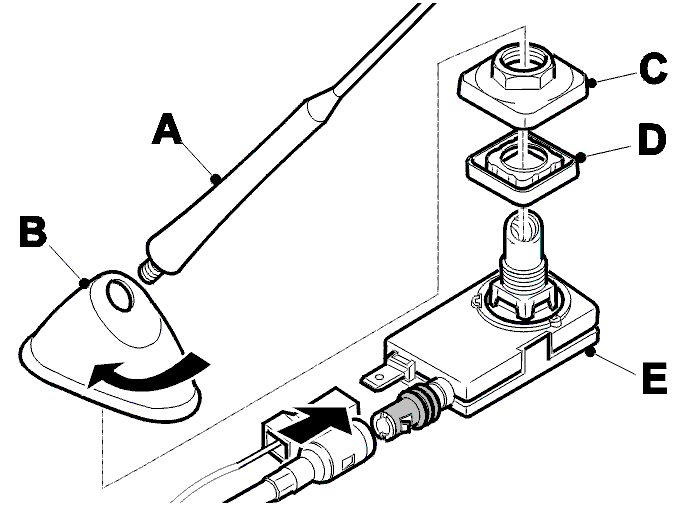

Установка антенны

• До номера шасси 156907:

• Установите антенный усилитель (E), резиновый уплотнитель (D) и гайку (C) . Затяните на5 Нм.

• Установите крышку (B) (повернув на четверть оборота) и установите антенну (А).
• Подсоедините кабель антенны и положительный кабель.

• От номера шасси 156907:

• Поместите антенный усилитель (С) в соответствующее положение и установите гайку (B) с внутренней стороны. Затяните до4 Нм.

• Подсоедините кабель антенны и положительный кабель.
• Укрепите кабель антенны в фиксаторе.

Установите обивку на уровне головы

• Осторожно протолкните обивку на уровне головы на место.
• Установите фиксатор и ручку в обивку на уровне головы, справа и слева .

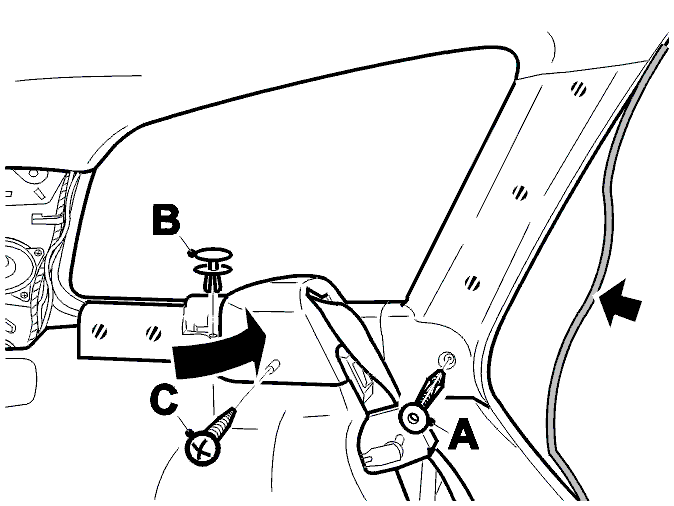

Установка панели C справа и слева

• Осторожно протолкните панель C на место.
• Установить заново резиновый уплотнитель двери.
• Установите фиксаторы (A), (B) и винт (C).

• Установите секцию спинки (А).
• Сложите спинку и откиньте заднее сиденье назад.

Установка панели D справа и слева

• Осторожно протолкните панель D на место.
• Установите винты (А) и (B).
• Подсоедините проводку к освещению багажного отсека и установите освещение.
• Установите решетку громкоговорителя.
• Установите вещевую полку.

Оставшиеся работы

• Переключите зажигание в положение ll.
• Подсоедините заново отрицательный вывод аккумуляторной батареи.
• Заново введите радиокод защиты от кражи.
• Установите часовой механизм.
