Замена антенного усилителя (1992, 1993)

Снятие напольной крышки

Снимите заднюю, внешнюю напольную крышку.Отсоедините нижнюю часть панели стойки D.Оттяните внешнюю секцию облицовочной панели порога.Наклоните вперед левую секцию спинки заднего сиденья.

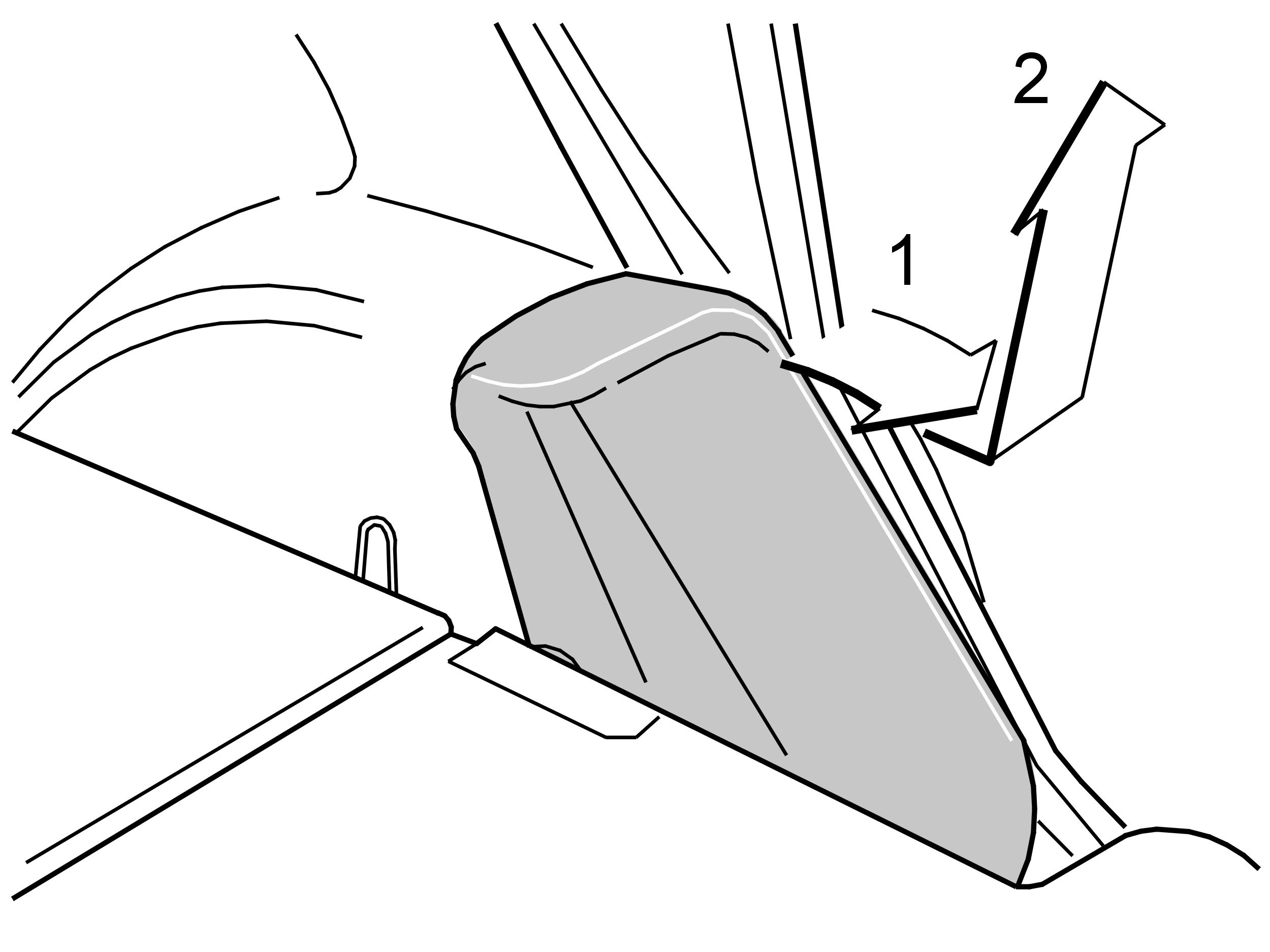

Снятие боковой подушки

Снимите левую боковую подушку. Потяните вперед в верхней части, чтобы освободить боковую подушку из фиксатора сверху (1), а затем поднимите вверх (2).

Снятие панели

Снимите:

• панель между панелью стойки С и боковой панелью.
• задний винт металлической пластины в верхней части между панелью стойки С и боковой панелью.

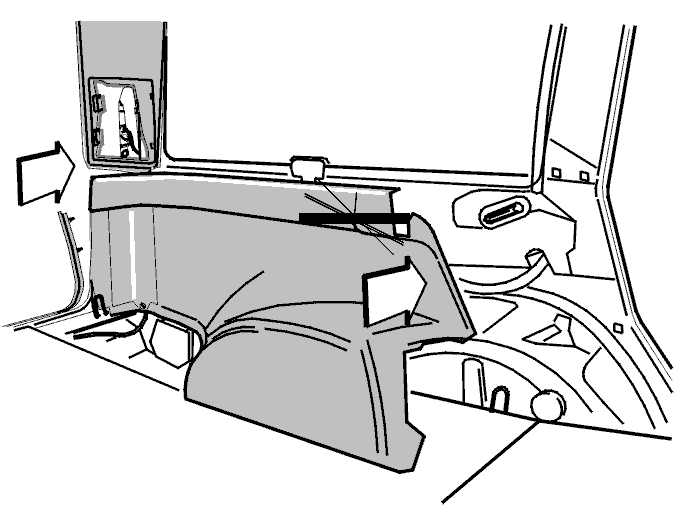

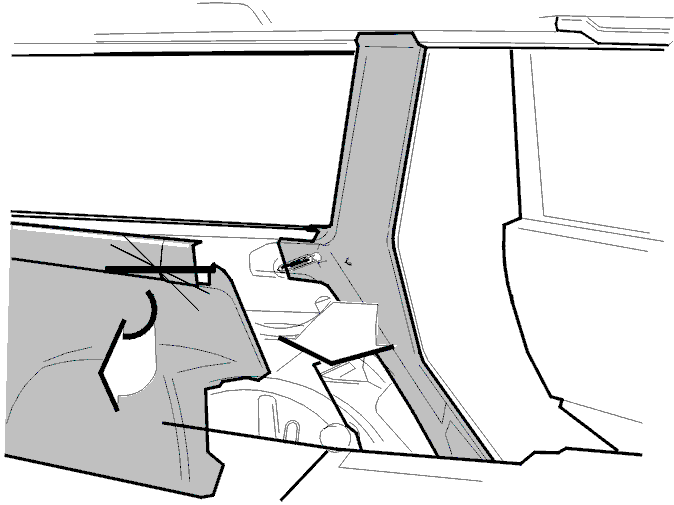

Снятие панели стойки С

Снимите:

• панель стойки С, потяните внутрь автомобиля.
• боковую панель.

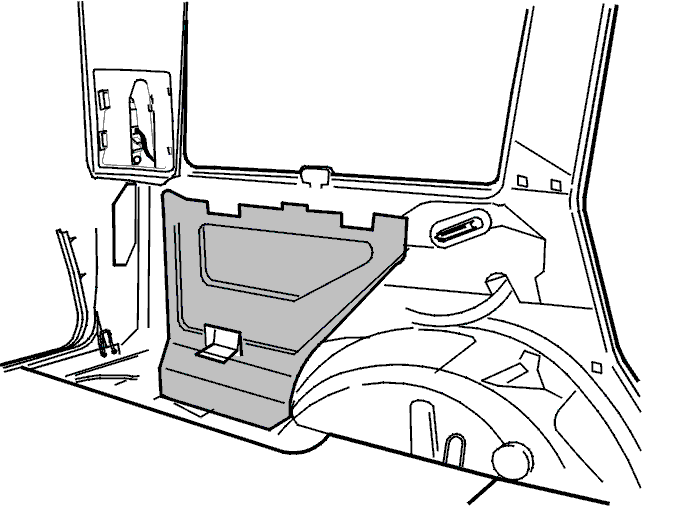

Снятие шумоизоляционной панели

Снимите шумоизоляционную панель.

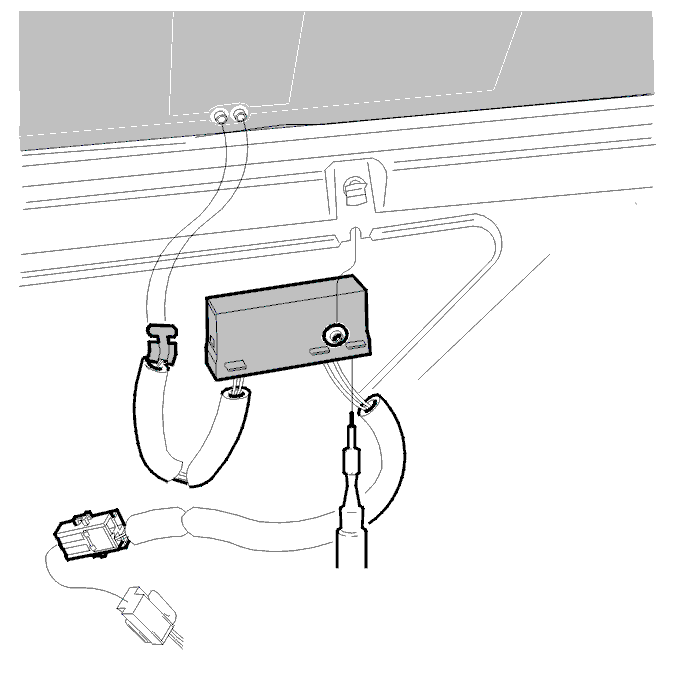

Снятие антенного усилителя

Снимите:

• винты крепления антенного усилителя к кузову.
• кабель антенны, соединитель антенного усилителя с задним боковым окном и разъем электропитания.

Установка антенного усилителя

Установите:

• антенный усилитель.
• винт, затяните моментом 4 Н·м.

1994 модельный год:

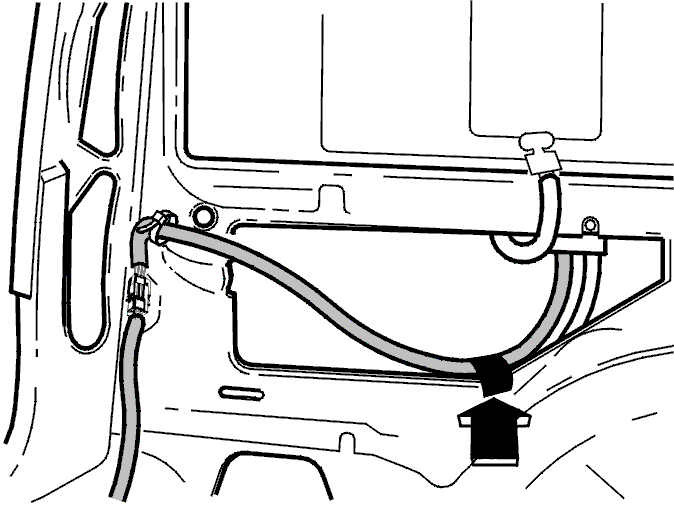

• Кабель антенны, соединитель усилителя антенны с задним боковым окном и разъем проводов электропитания. Во избежание радиопомех следует убедиться, что кабель электропитания усилителя сигнала не пересекает контур антенны. Закрепите кабель полоской липкой ленты, как показано на иллюстрации.
• Включите магнитолу и проверьте ее функционирование.

1995 модельный год:

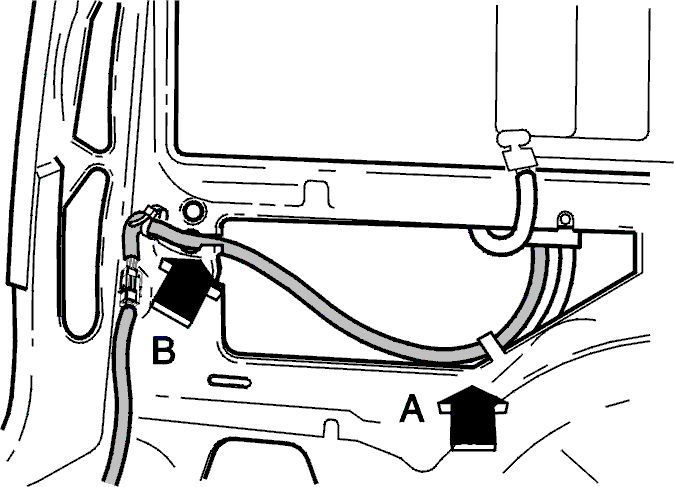

• Кабель антенны, соединитель усилителя антенны с задним боковым окном и разъем проводов электропитания. Во избежание радиопомех следует убедиться, что кабель электропитания усилителя сигнала не пересекает контур антенны. Закрепите кабель фиксатором (А), как показано на иллюстрации. Пропустите кабель через отверстие (В) в пластине.
• Включите магнитолу и проверьте ее функционирование.

Проверка антенного усилителя

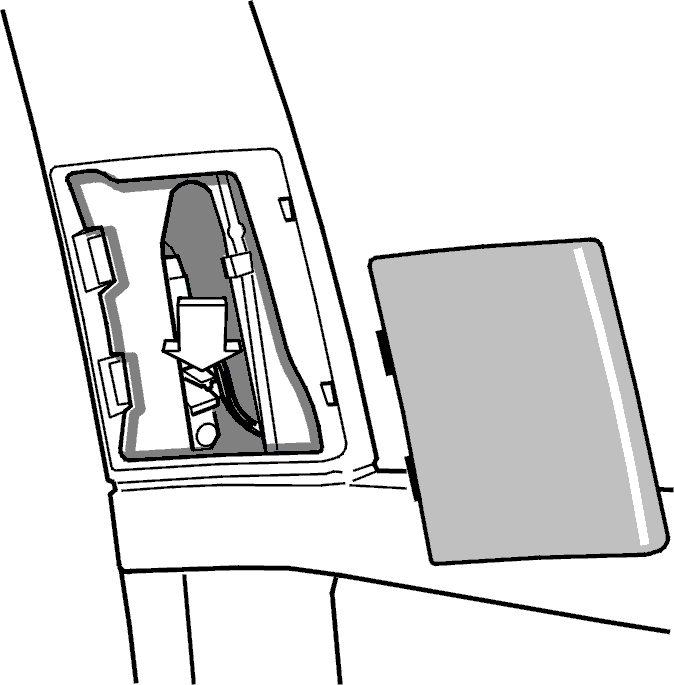

Во избежание радиопомех следует убедиться, что кабель электропитания усилителя не пересекает контур антенны в окне.Включите радиоприемник и настройте его на станцию со слабым сигналом. Увеличьте громкость и перейдите в заднюю часть автомобиля. Слушая радиоприемник, отсоедините электропитание у стойки D. Сигнал данной станции должен стать еще слабее или должен возрасти уровень помех.

Установка шумоизоляционной панели

• Поставьте шумоизоляционную панель.

Установка панелей

Установите:

• боковую панель.
• нижнюю часть панели D.
• внешнюю секцию облицовочной панели порога.
• напольную крышку.
• панель стойки С

Установка панели

Установите:

• задний винт металлической пластины в верхней части между панелью стойки С и боковой панелью.
• панель между панелью стойки С и боковой панелью.

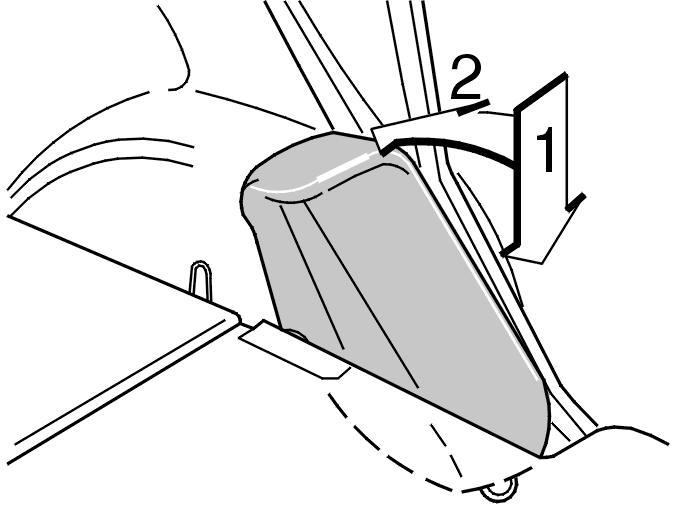

Установка боковой подушки

Поставьте левую боковую подушку.Поднимите левую секцию спинки заднего сиденья.

Установка напольной крышки

• Поставьте левую заднюю внешнюю напольную крышку.

Установка крышки

• Поставьте на место панель стойки D.
