Закрепление шланга системы кондиционирования

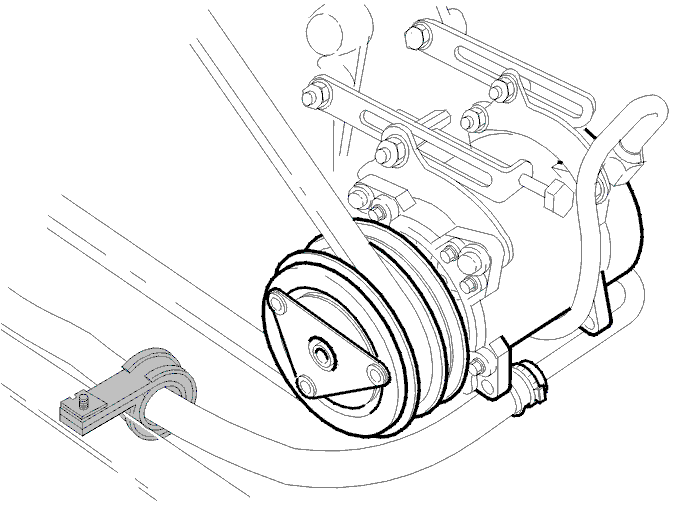

Это метод используется для закрепления шланга системы кондиционирования между компрессором и ресивером, чтобы шланг не касался шкива компрессора. Шланг крепится на своем месте с помощью хомута у нижней балки радиатора двигателя, см. рисунок.

Примечание: Этот шланг устанавливается на заводе-изготовителе начиная с шасси номера 964-050725 и 965-019048.

Установите хомут с номером детали 952642-7.

Также потребуются пружинные гайки 191391-5 и вин с фланцем 968476-2.

Методика в автомобиле на подъемнике

• Снимите брызговик под двигателем.
• Поставьте пружинную гайку 191391 на хомут 952642
• Закрепите хомут на шланге системы кондиционирования. (Шланг системы кондиционирования, соединяющий компрессор и ресивер/осушитель).
• Закрепите хомут на нижней балке радиатора винтом с фланцем 968476, поставив его в имеющееся отверстие снизу.

Это отверстие в балке радиатора видно, если смотреть вдоль вентилятора охлаждения двигателя.

• Затяните винт моментом: 6 Н·м.
• Установите на место брызговик
• Опустите автомобиль.

Методика в автомобиле, стоящем на полу

Брызговик может оставаться на своем месте.

• Один механик удерживает хомут на своем месте в моторном отсеке, действуя сверху, а второй механик приворачивает хомут на свое место снизу.
