Задняя центральная консоль, компоненты

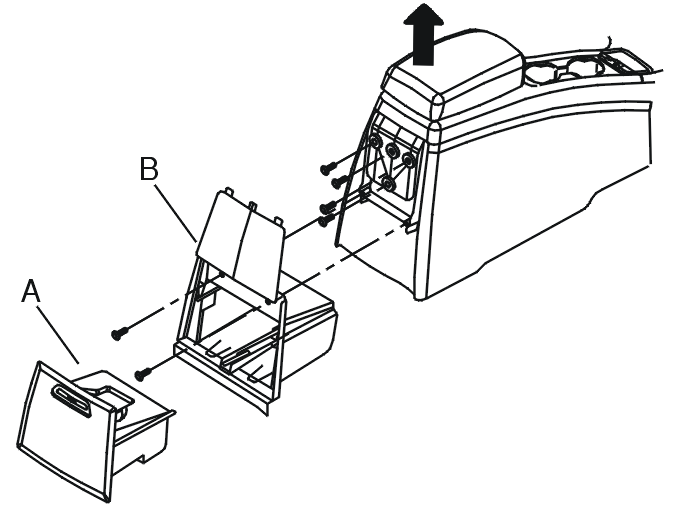

Снятие подлокотника

Снимите:

• заднюю центральную консоль согласно Заднюю центральную консоль
• корзину для бумаг (А)
• два винта
• заднюю панель (В) осторожно. Используйте инструмент для уплотнения 🔧 FALSBEN
• четыре винта
• узел подлокотника.

Установка подлокотника

Установите:

• подлокотник
• четыре винта
• заднюю панель (В) осторожно
• два винта
• корзину для бумаг (А)
• заднюю центральную консоль согласно Заднюю центральную консоль.

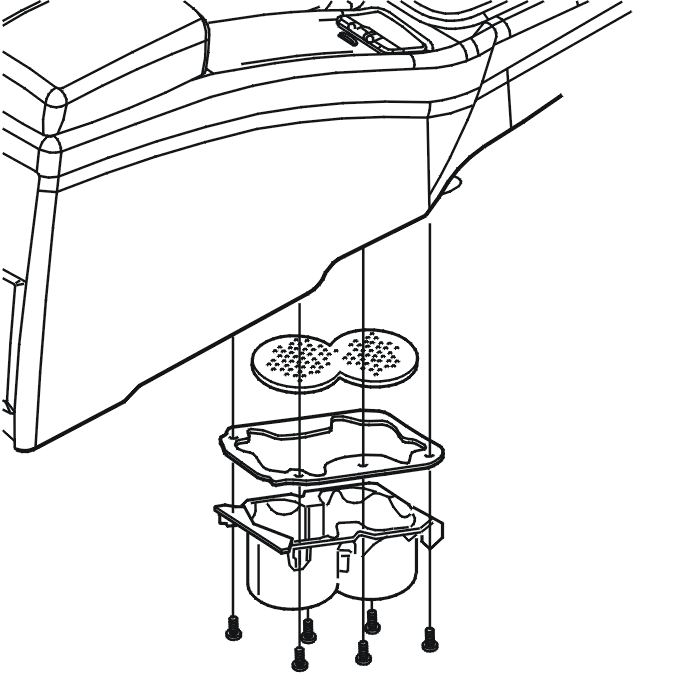

Снятие держателя чашки и резиновой накладки

Снимите заднюю центральную консоль. См. Заднюю центральную консоль.

• Выверните винты (6). Выньте держатель чашки
• Снимите резиновую накладку.

Установка держателя чашки и резиновой накладки

Выровняйте резиновую накладку в нижней части держателя чашки.

Установите:

• держатель чашки в кронштейне.Прикрутите на место при помощи 6 винтов
• заднюю центральную консоль. См. Заднюю центральную консоль.

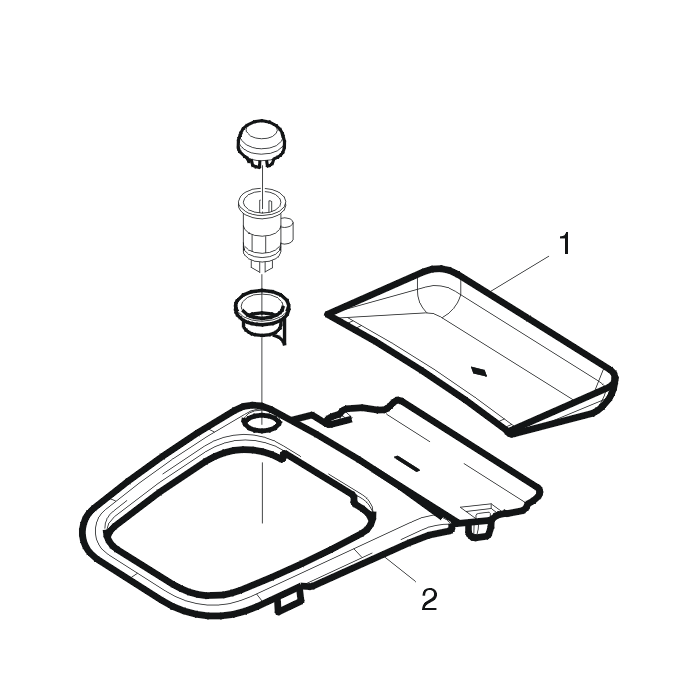

Снятие гнезда 12 Вольт

Снимите:

• резиновую подкладку (1)
• панель переключателя передач (2), вдавив выступы и сняв разъем.

Откройте защелки. Снимите гнездо 12 Вольт.

Установка гнезда 12 Вольт

Установите:

• 12-Вольтное гнездо. Убедитесь, что гнездо надежно закреплено
• разъем. Прижмите панель переключателя передач (2) на место
• резиновую подкладку (1).

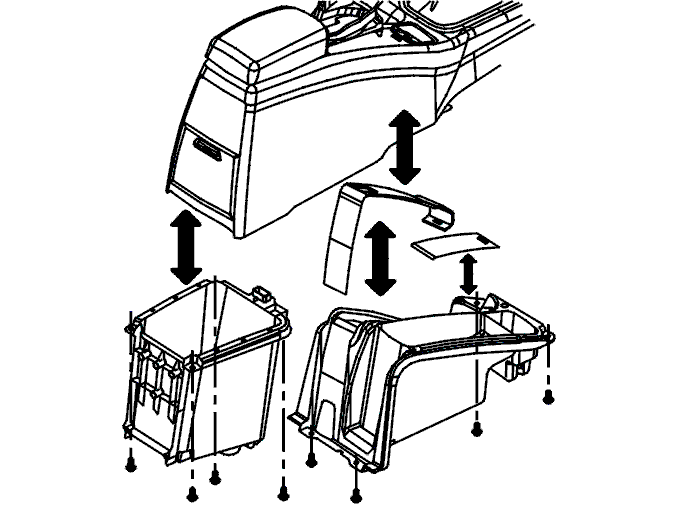

Снятие вещевого лотка центральной консоли с задней центральной консоли

Снимите:

• заднюю центральную консоль согласно Заднюю центральную консоль
• четыре винта
• вещевой лоток передней центральной консоли
• передний подлокотник согласно Снятие подлокотника
• четыре винта
• вещевой лоток задней центральной консоли.

Если имеется повреждение: замените крышку.

Установка вещевого лотка центральной консоли для задней центральной консоли

Установите:

• вещевой лоток задней центральной консоли
• четыре винта
• передний подлокотник согласно Установка подлокотника
• вещевой лоток передней центральной консоли
• четыре винта
• заднюю центральную консоль согласно Заднюю центральную консоль.
