Задняя секция, схема регулировки

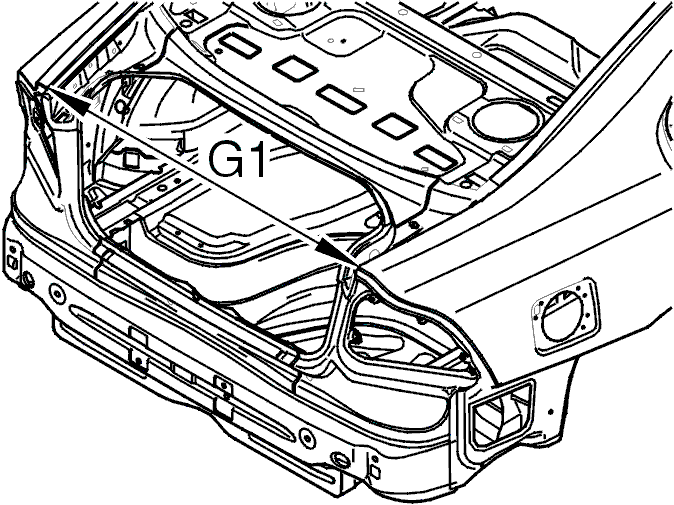

G1 = 1098 мм

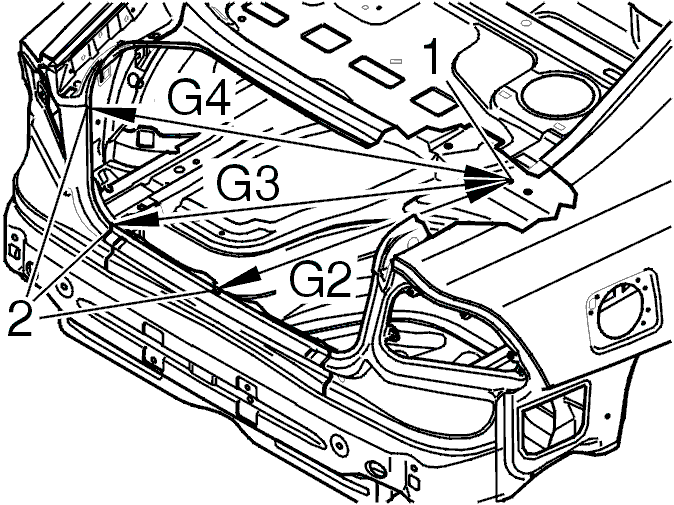

1 = Отверстие на переднем крае2 = Наружный фланецG2 = 912 ммG3 = 970 ммG4 = 1047 мм

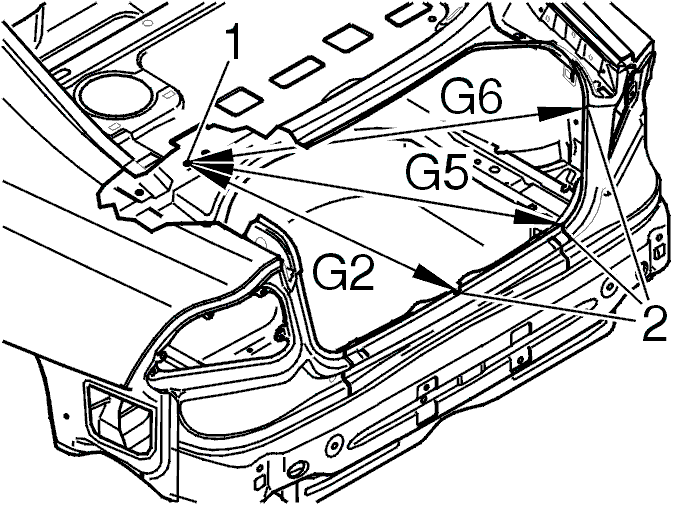

1 = Отверстие на переднем крае2 = Наружный фланецG2 = 908 ммG5 = 955 ммG6 = 1027 мм

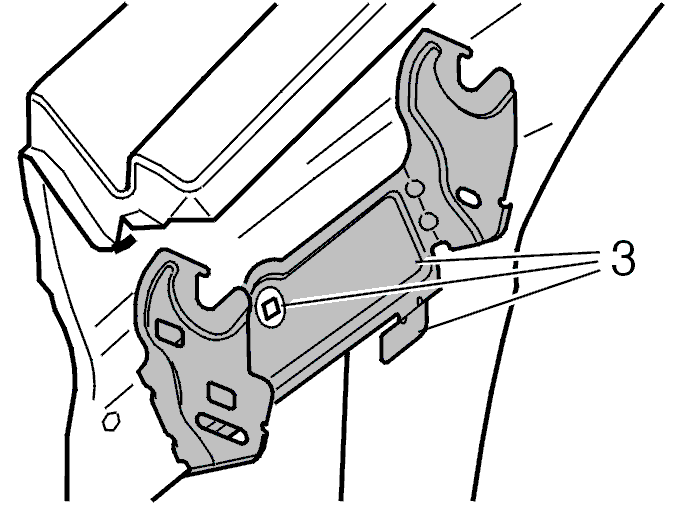

3 = Отцентрируйте отверстия на кронштейне по отверстиям в заднем крыле, сопрягаемые поверхности должны быть скреплены клином.

Левая сторона

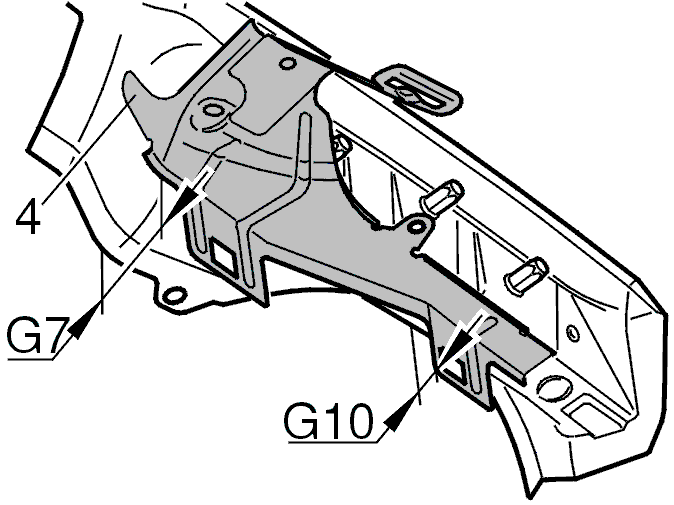

4= Должна быть закреплена клином к желобу.G7 = 80 ммG10 = 15 мм

Правая сторона

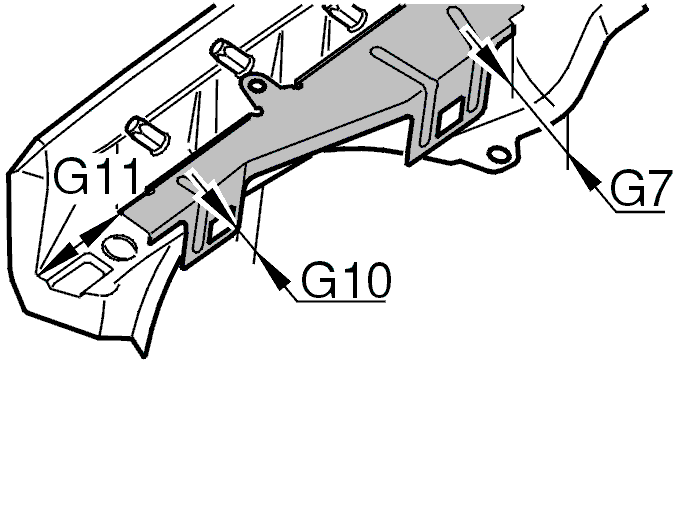

G7 = 80 ммG10 = 15 ммG11 = 70 мм

G8 = 5 ммG9 = 22 мм
