Задняя секция (1998, 1999)

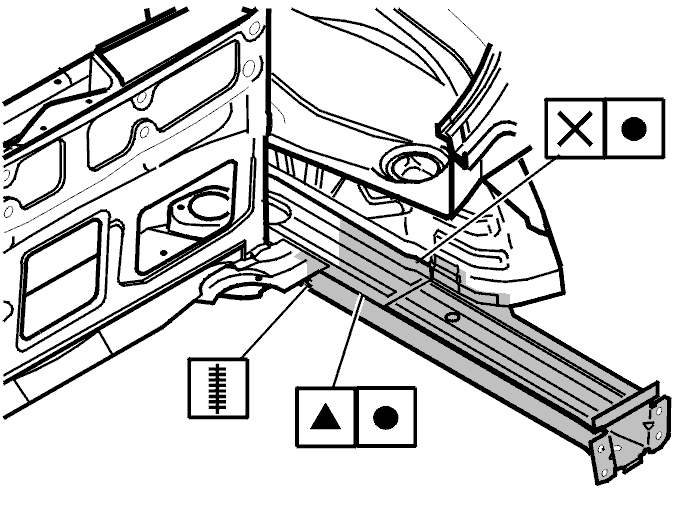

Замена лонжерона

Вытяните поврежденную секцию. Используйте съемник согласно.Разметьте с помощью “шаблонного приспособления”.Отрежьте по разметке.Отрежьте устанавливаемую деталь таким же образом.

Нанесите клей на фланец, находящийся напротив крышки.Выровняйте устанавливаемую деталь.Приварите на место.

Нанесите клей на крышку.Установите крышку.Приварите к надколесной дуге.

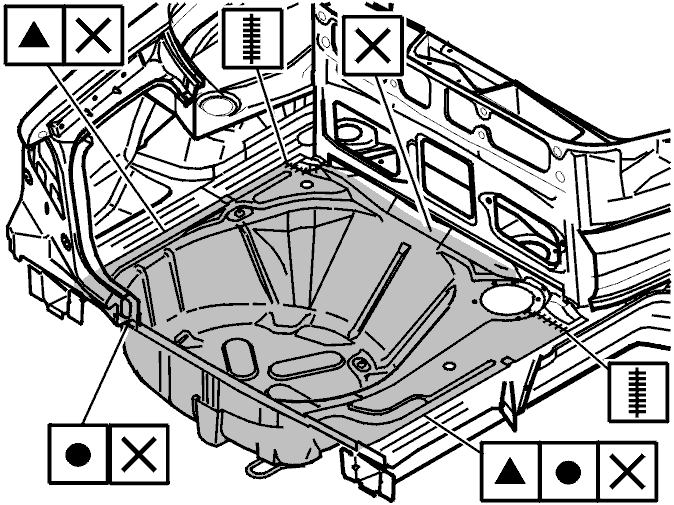

Замена пола багажного отсека в сборе

Произведите предварительное сверление наклонной панели для сварки электрозаклепками.Нанесите клей на поверхности, которые будут соприкасаться с лонжеронами.Выровняйте и установите пол.Приварите электрозаклепками передний край к наклонной панели и приварите роликовой сваркой внешний край у переднего края.Приварите задний край точечной сваркой или электрозаклепками.

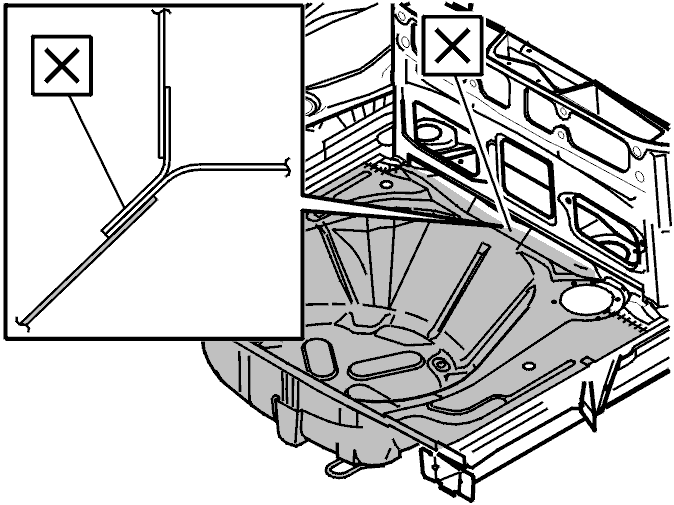

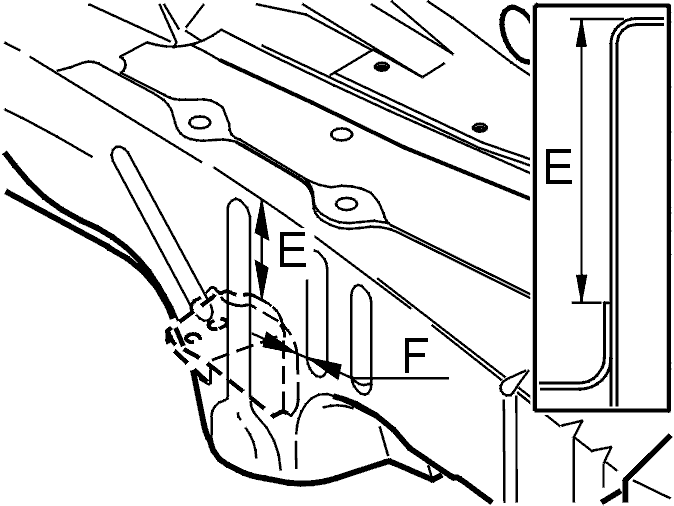

Осмотрите прорезь в переднем крае.

Сошлифуйте точечные сварные швы, держащие пол.Просверлите наклонную панель насквозь.Обрежьте пол у передней кромки наклонной панели.Уберите вырезанную часть

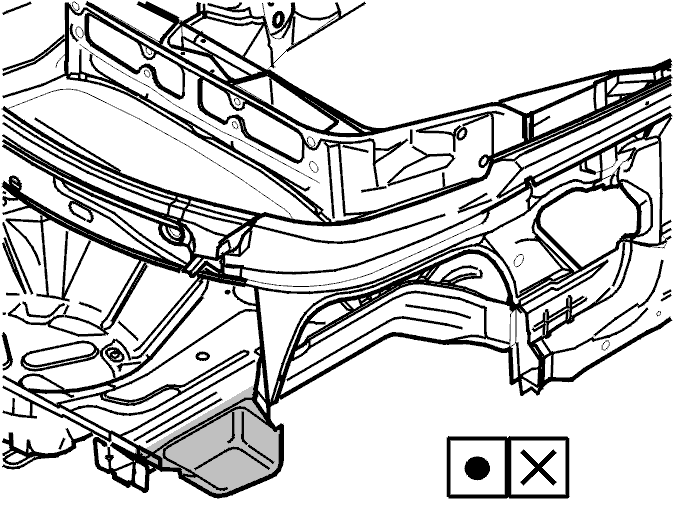

Замена наружного пола

Отрежьте поврежденную секцию.Совместите сопрягаемые поверхности.Нанесите сварочную грунтовку.Выровняйте устанавливаемую деталь.Приварите на место.

Замена наружной надколесной дуги

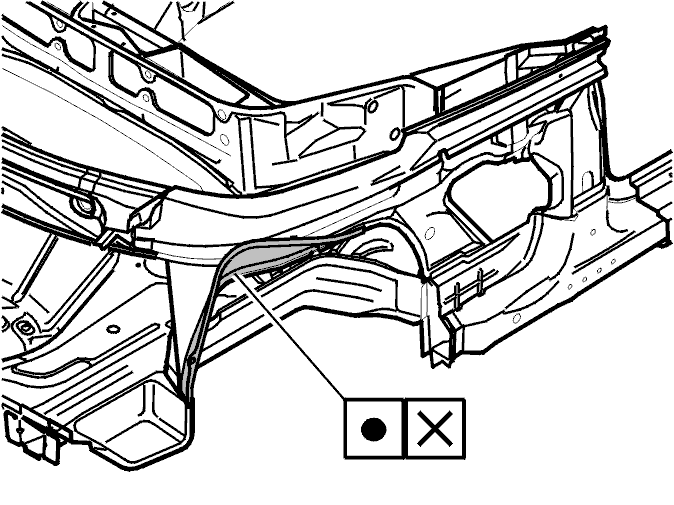

Снимите поврежденную секцию.Выровняйте и отрегулируйте внутреннюю устанавливаемую деталь.Приварите на место.

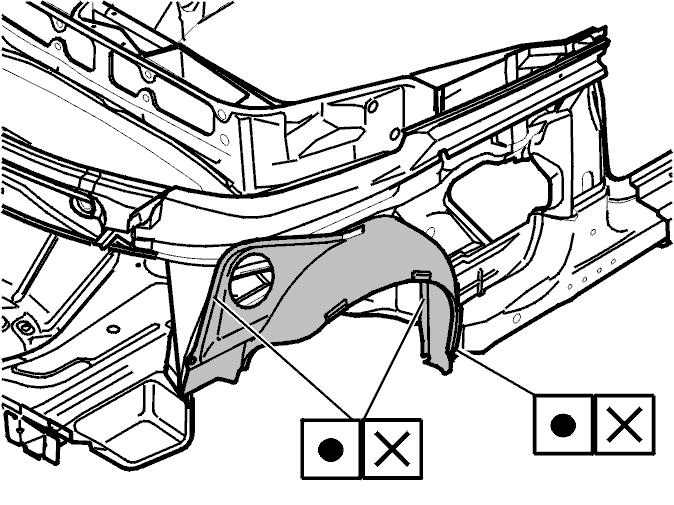

Выровняйте наружную колесную нишу.Приварите на место.

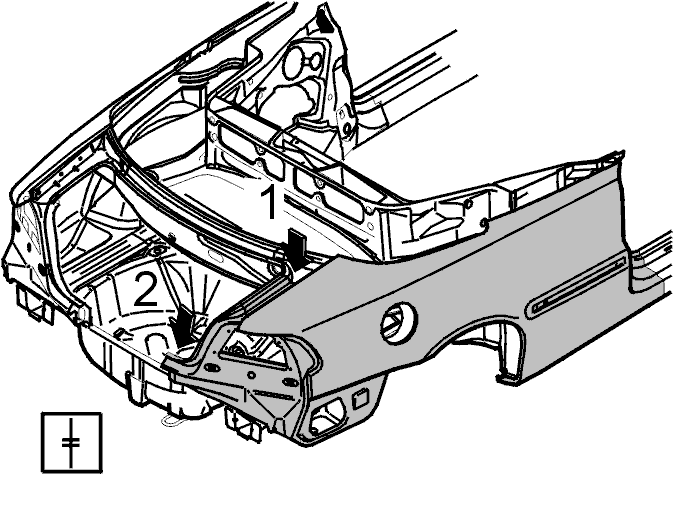

Ориентировочно отрежьте устанавливаемую деталь.Выровняйте заднее крыло.Выровняйте внутренние и наружные хвостовые панели.Выровняйте водоотвод.Приварите водоотвод прихваточным швом (1).Приварите внутреннюю хвостовую панель прихваточным швом (2).Установите крышку багажника. Проверьте расположение.Пропилите порог.Снимите заднее крыло и наружную хвостовую панель.

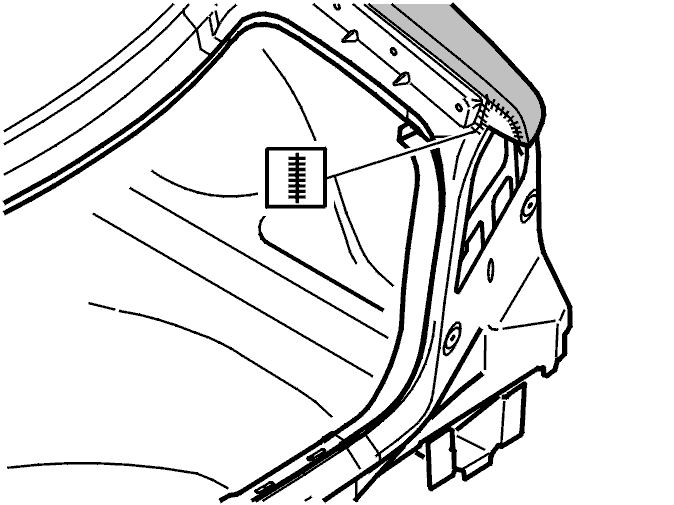

Приварите водоотвод у переднего края.

Примечание: Остальная часть водоотвода приваривается позднее точечной сваркой к заднему крылу.

Приварите внутреннюю хвостовую панель прихваточным швом.

Приклейте крышку на наружную хвостовую панель.

Установите наружную хвостовую панель.Приварите на место.

Приклейте крышку заливной горловины к заднему крылу.

Приварите крышку заливной горловины.

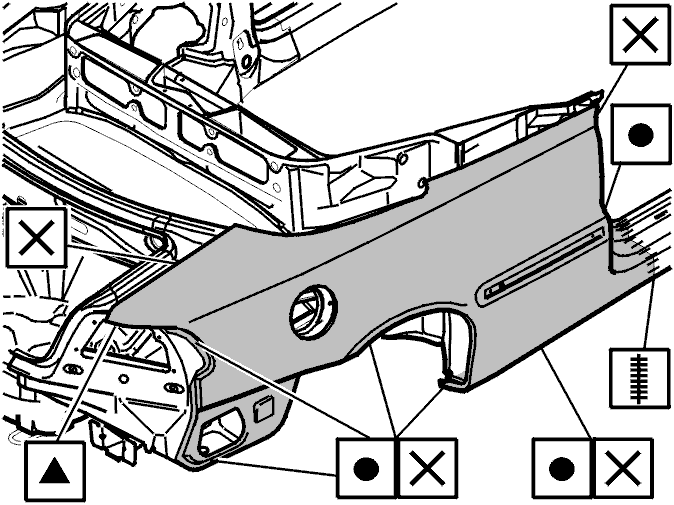

Выровняйте заднее крыло.Приварите на место.

Приварите на место.

Другие положения соединения, применимо только к наружной стороне.

Замена хвостовой панели

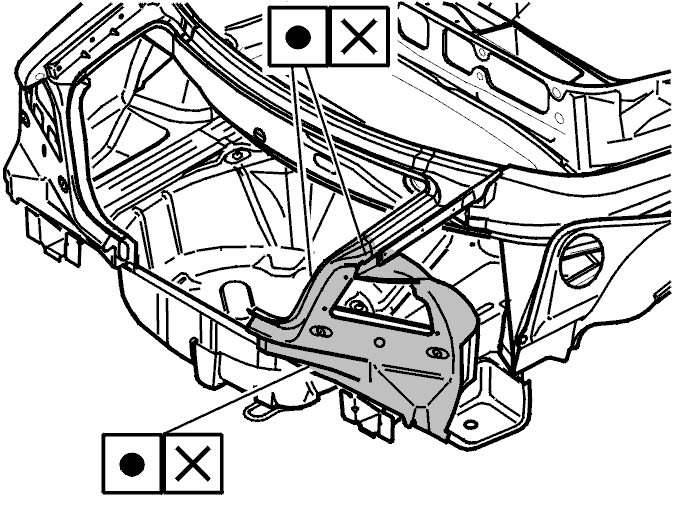

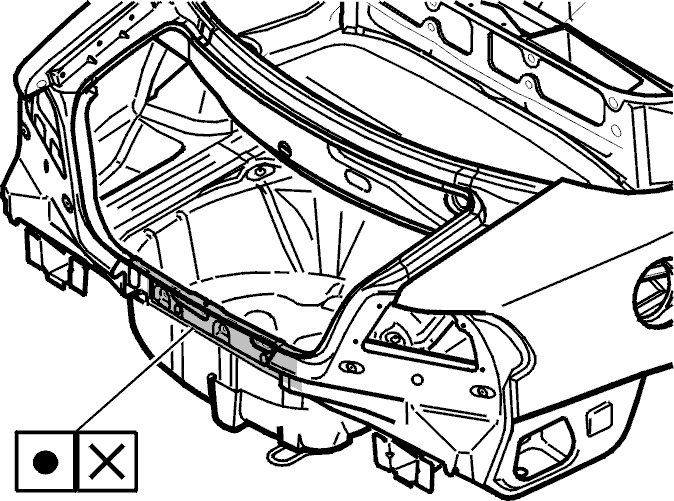

Нанесите сварочную грунтовку.Выровняйте внутреннюю заднюю секцию.Приварите на место.

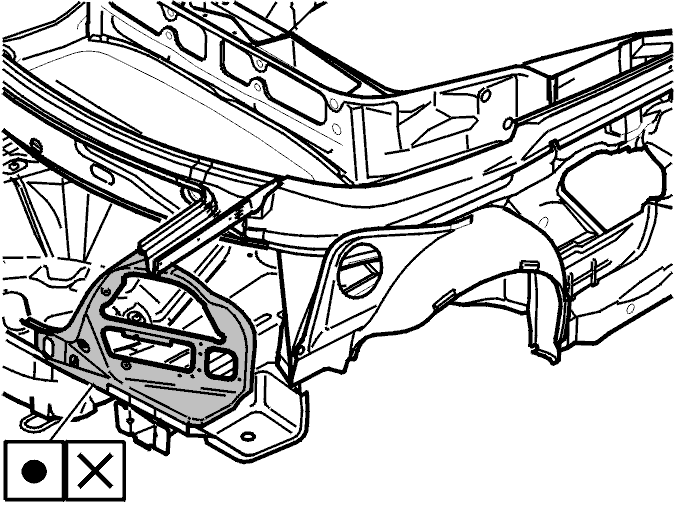

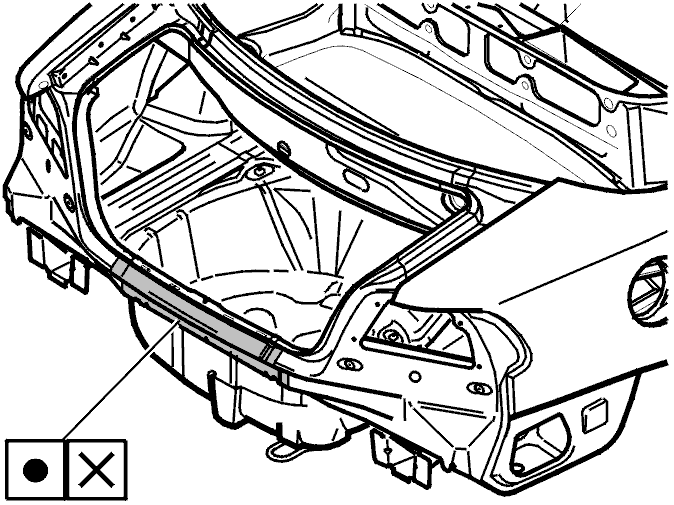

Отрежьте поврежденную секцию.Нанесите сварочную грунтовку.Выровняйте наружную заднюю секцию.Приварите на место.

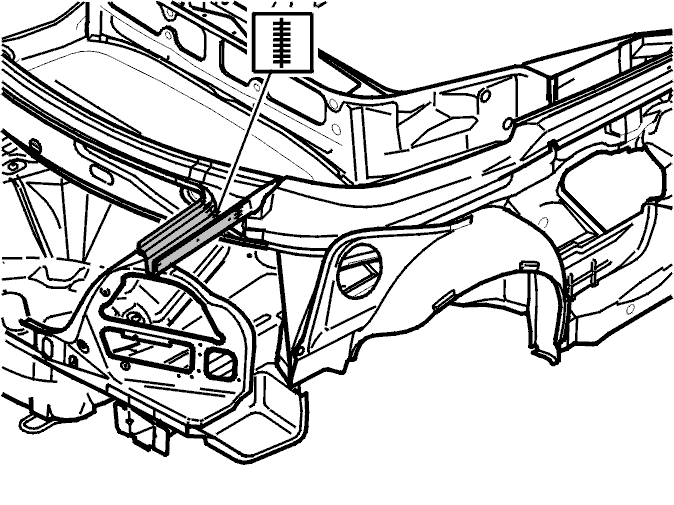

Установите кронштейн крепления на задний лонжерон.Приварите на место.

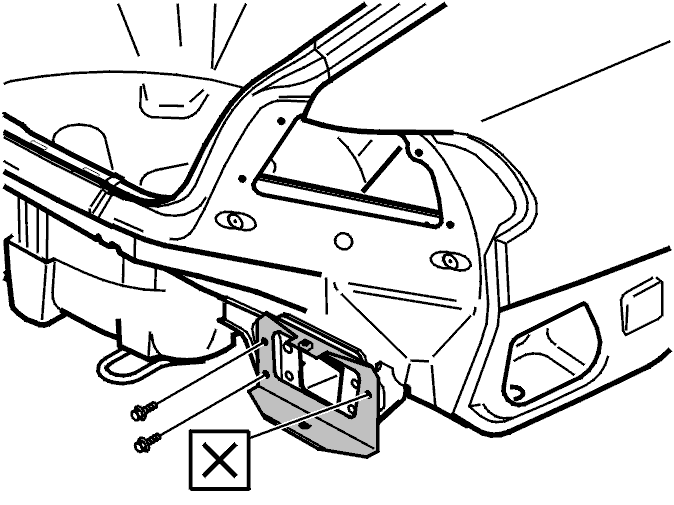

Замена крепления бампера

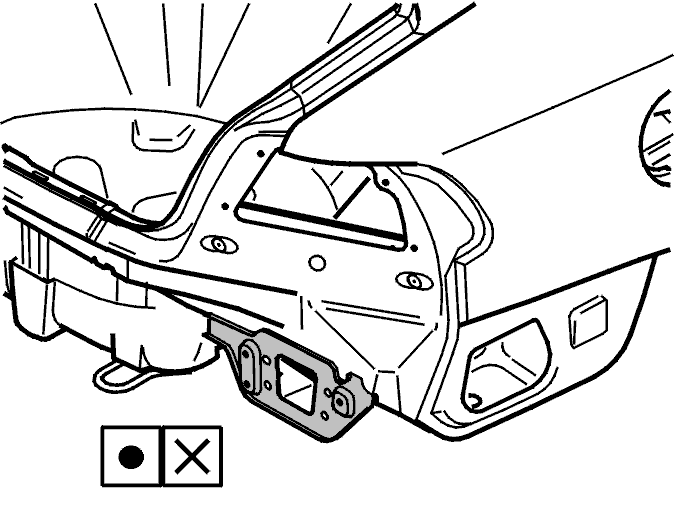

Установите кронштейн крепления бампера.Крепление бампера крепится двумя винтами (M10) и электрозаклепкой.

Замена опорной плиты отделения для хранения мягкой крыши

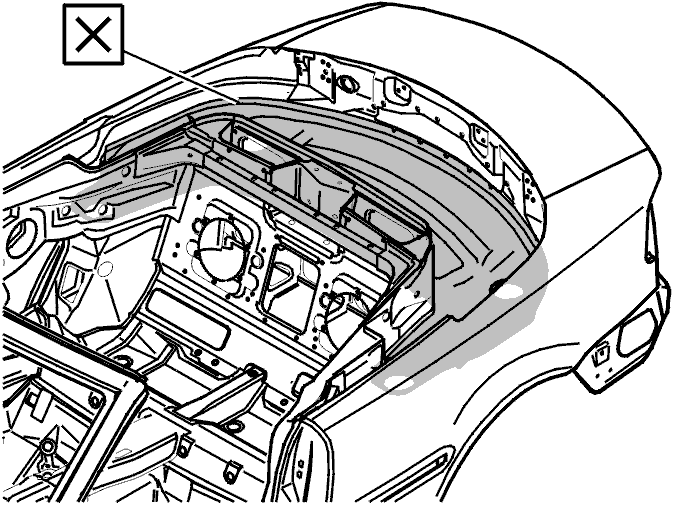

Выровняйте и установите опорную плиту.Приварите электрозаклепками вокруг нее.
