Задняя секция (1998, 1999)

Замена лонжерона

Вытяните поврежденную секцию. Используйте съемник согласно.Разметьте с помощью “шаблонного приспособления”.Отрежьте по разметке.Отрежьте устанавливаемую деталь таким же образом.

Нанесите клей на фланец, находящийся напротив крышки.Выровняйте устанавливаемую деталь.Приварите на место.

Замена пола багажного отсека в сборе

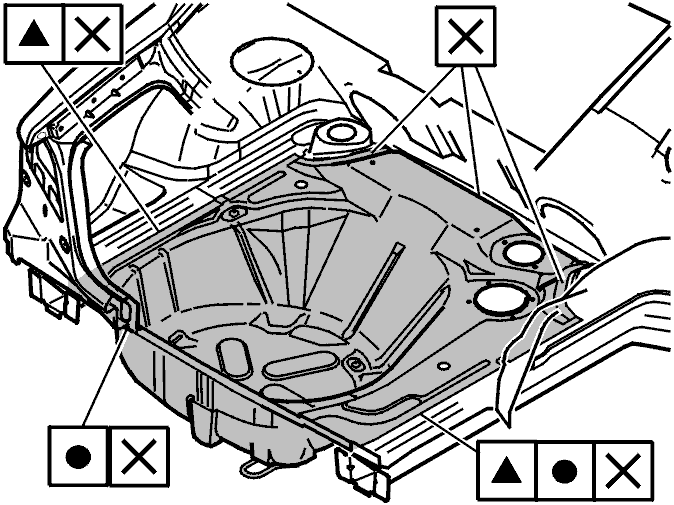

Нанесите клей на поверхности, которые будут соприкасаться с лонжеронами.Установите пол.Приварите электрозаклепками переднюю кромку вокруг опорных стаканов пружинных стоек и вдоль лонжеронов.Приварите задний край точечной сваркой или электрозаклепками.

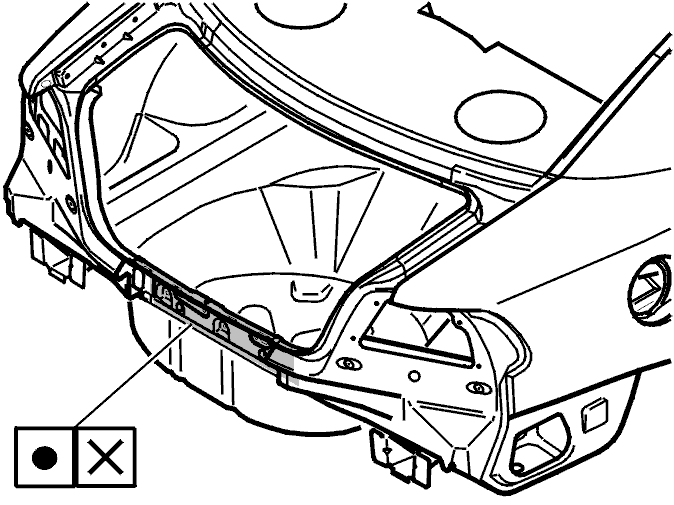

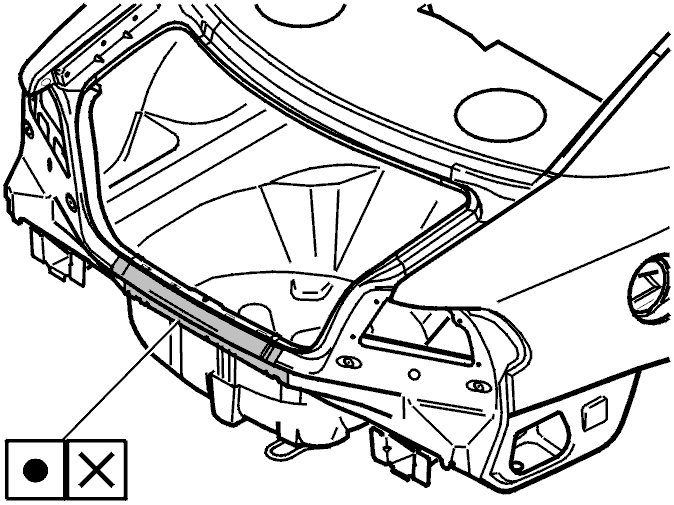

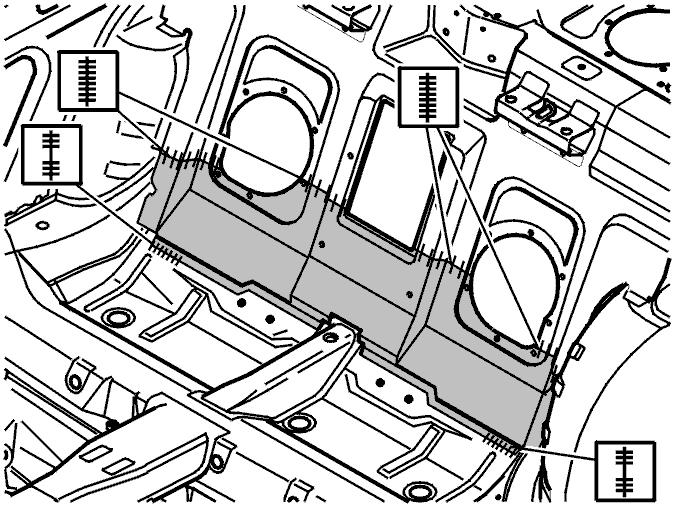

Выровняйте и приварите заднюю панель.

Сошлифуйте точечные сварные швы, держащие пол.Отрежьте заднюю панель, как показано на иллюстрации.Уберите вырезанную часть

Замена наружного пола

Отрежьте поврежденную секцию.Совместите сопрягаемые поверхности.Нанесите сварочную грунтовку.Выровняйте устанавливаемую деталь.Приварите на место.

Замена наружной надколесной дуги

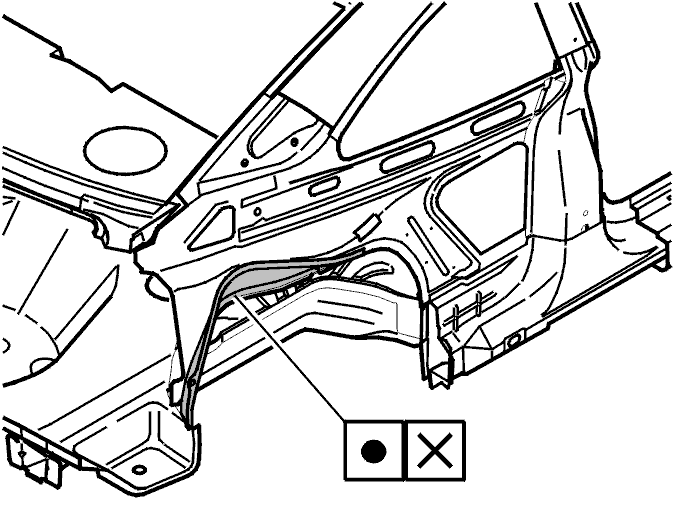

Снимите поврежденную секцию.Выровняйте и отрегулируйте внутреннюю устанавливаемую деталь.Приварите на место.

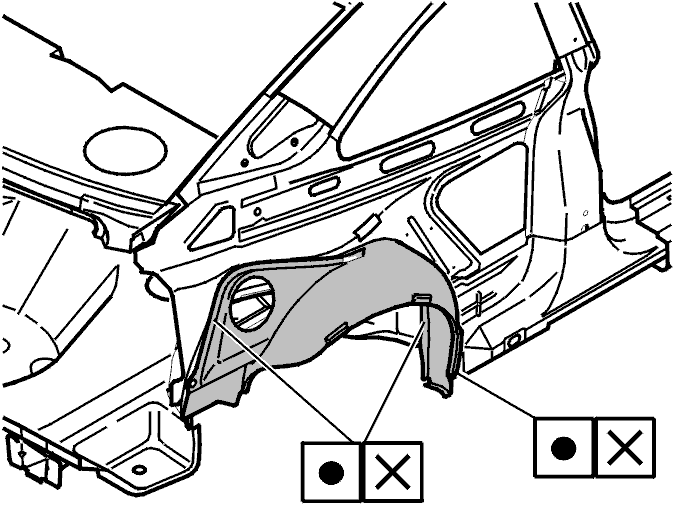

Выровняйте наружную колесную нишу.Приварите на место.

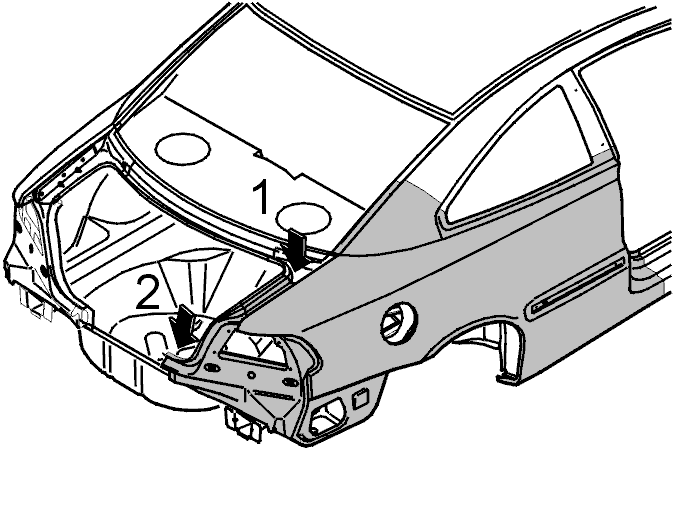

Ориентировочно отрежьте устанавливаемую деталь.Выровняйте заднее крыло.Выровняйте внутренние и наружные хвостовые панели.Выровняйте водоотвод.Приварите водоотвод прихваточным швом (1).Приварите внутреннюю хвостовую панель прихваточным швом (2).Установите крышку багажника. Проверьте расположение.Пропилите порог.Пропилите стойки В и С.Снимите заднее крыло и наружную хвостовую панель.

Приварите водоотвод у переднего края.

Примечание: Остальная часть водоотвода приваривается позднее точечной сваркой к заднему крылу.

Приварите внутреннюю хвостовую панель прихваточным швом.

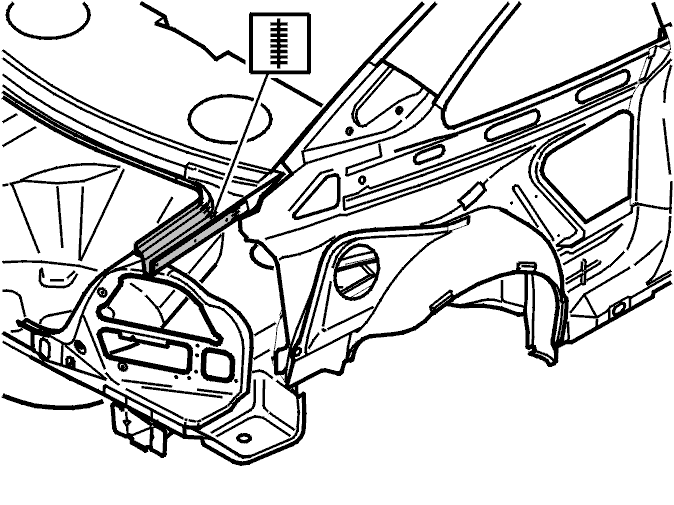

Приклейте крышку на наружную хвостовую панель.

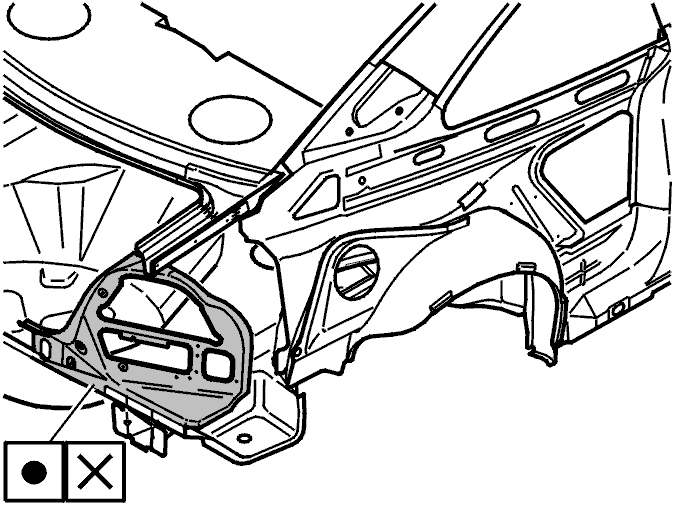

Установите наружную хвостовую панель.Приварите на место.

Приклейте крышку заливной горловины к заднему крылу.

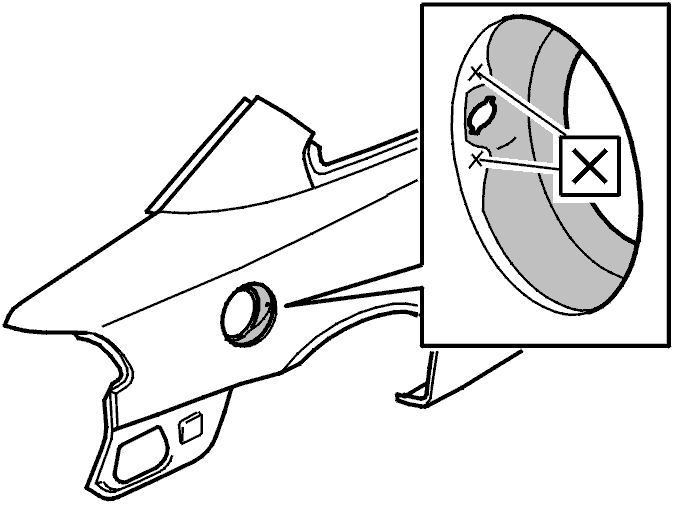

Приварите крышку заливной горловины.

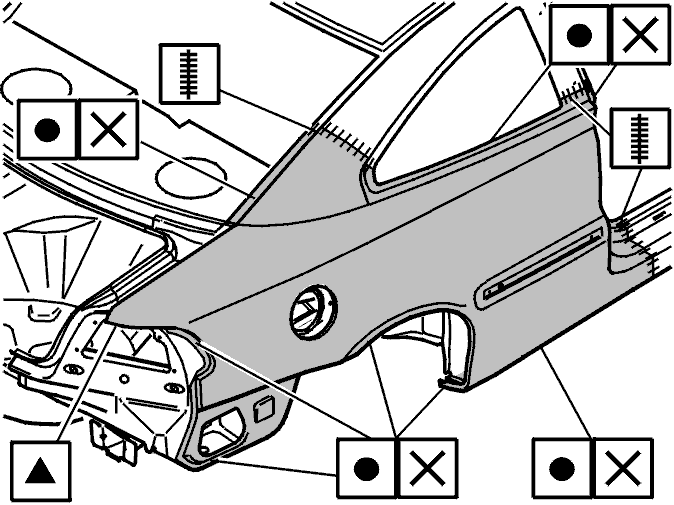

Выровняйте заднее крыло.Приварите на место.

Приварите на место.

Альтернативные соединения.

Замена хвостовой панели

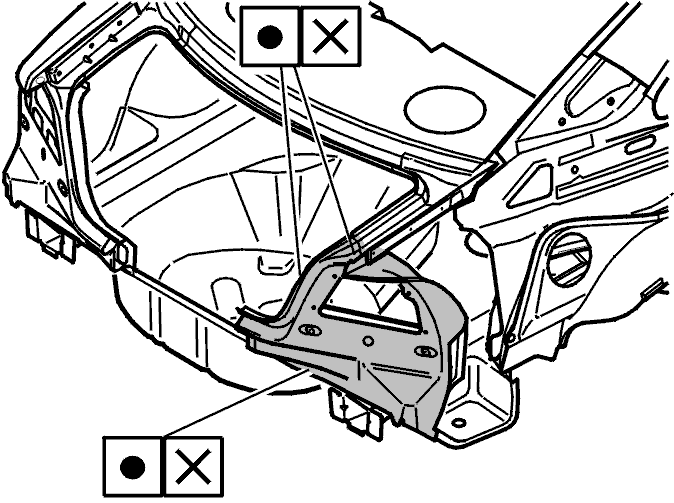

Нанесите сварочную грунтовку.Выровняйте внутреннюю заднюю секцию.Приварите на место.

Отрежьте поврежденную секцию.Нанесите сварочную грунтовку.Выровняйте наружную заднюю секцию.Приварите на место.

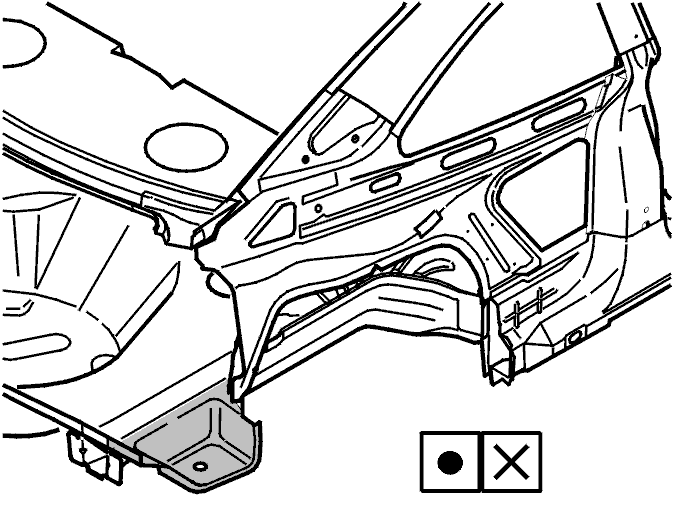

Установите кронштейн крепления на задний лонжерон.Приварите на место.

Замена крепления бампера

Установите кронштейн крепления бампера.Крепление бампера крепится двумя винтами (M10) и электрозаклепкой.
