Задняя дверь автофургона/крышка багажника, узел замка, замена

Задняя дверь автофургона / панель крышки багажника, снятие

• Снимите заднюю дверь автофургона/панель крышки багажника, см. VIDA, Группа 83, задняя дверь автофургона или крышка багажника

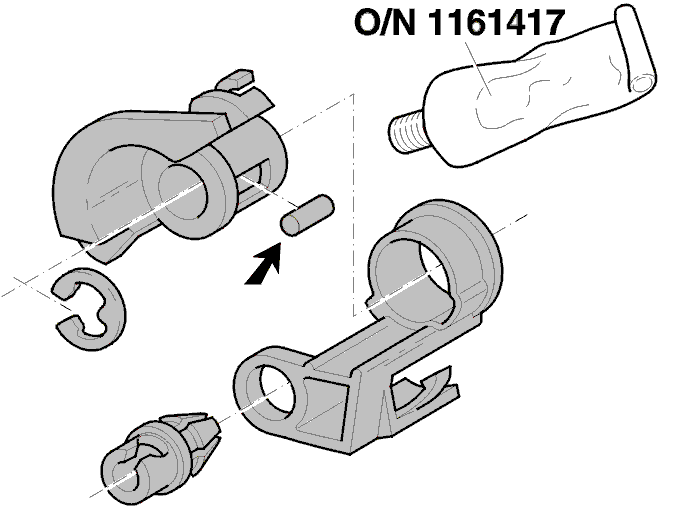

• Смажьте детали в ремонтном комплекте при помощи изделия с номером детали 1161417. Убедитесь, что стальной стопорный штифт входит в корпус.

Примечание: Пометьте положение имеющейся вращающейся секции перед снятием.
- Расположите новую вращающуюся секцию в такое же положение, как и положение старой.

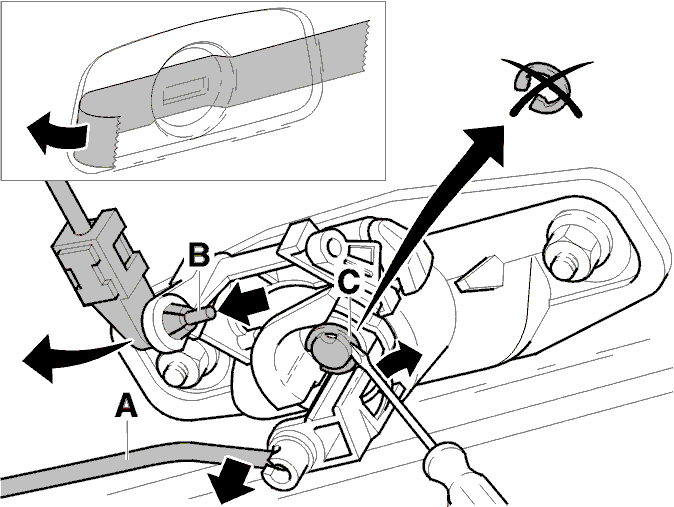

Механизм замка, снятие

• Нанесите ленту на цилиндр замка, так чтобы цилиндр замка не мог выпасть
• Снимите соединительную тягу (А) системы централизованного запирания с узла замка
• Выдавите стопорный штифт (В), который запирает зажим, наружу сквозь зажим. Сожмите выступы и выньте зажим из замка
• Снимите стопорный зажим (С) с вала при помощи отвертки. Если необходимо, вдавите замок
• Снимите вращающуюся секцию целиком с замка.

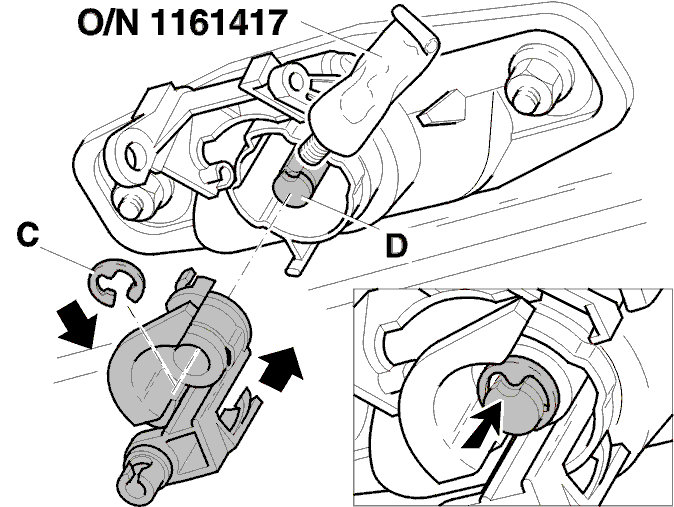

Механизм замка, установка

• Нанесите немного смазки на штифт цилиндра замка
• Вдавите замок, так чтобы секция штифта (D) вышла наружу
• Поместите вращающуюся секцию (комплект) на штифт цилиндра замка
• Удерживайте цилиндр замка в необходимом положении. Установите стопорный зажим (С) на штифт цилиндра замка. Вдавите зажим на место на штифте, поместив средний выступ в вырез. См. вставку на иллюстрации.

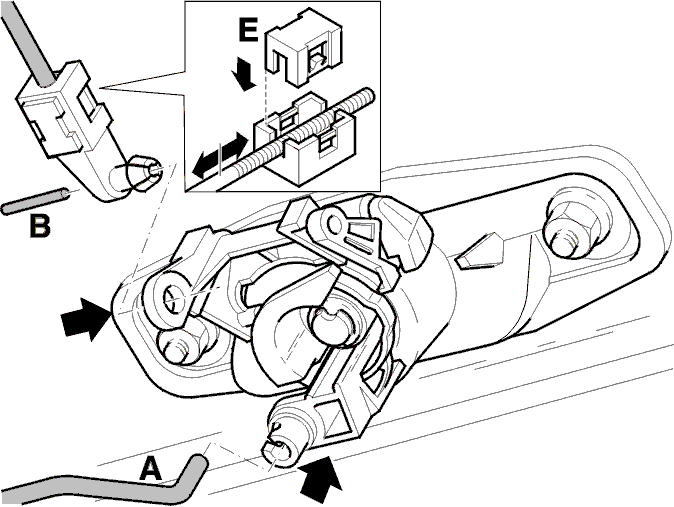

Соединительные тяги управления, установка, регулировка

• Вдавите тягу управления (А) системы централизованного запирания в зажим вращающейся секции, убедитесь, что соединительная тяга заблокирована в нужном положении
• Расположите зажим с соединительной тягой замка во вращающейся секции замка. Установите стопорный штифт
• Проверьте функционирование замка. Если необходимо, отрегулируйте соединительную тягу, сняв замок (Е). Установите заново замок (Е) после установки соединительной тяги в нужное положение
• Установите заднюю дверь автофургона или панель крышки багажника.

См. VIDA, Группа 83, задняя дверь автофургона или крышка багажника.
