Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Объяснение размеров
Размеры в таблице приводятся следующим образом:Символ номер 1 означает, что измерение выполняется от центра.Символ номер 2 означает, что измерение выполняется от одного края.

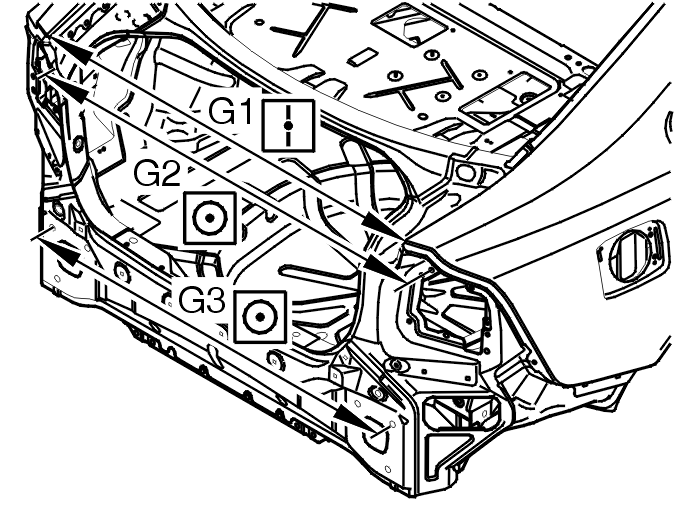

Символ № 3 означает, что измерение осуществляется от риски. Измерение делается от нижнего края углубления. См. иллюстрацию.Если показан только один символ точки измерения, символ применим к обеим точкам измерения. В противном случае символы на иллюстрации показаны на каждой стороне измерения.

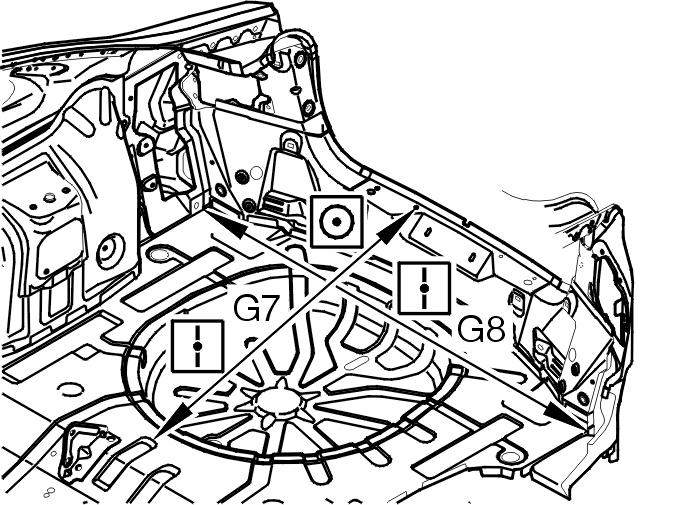

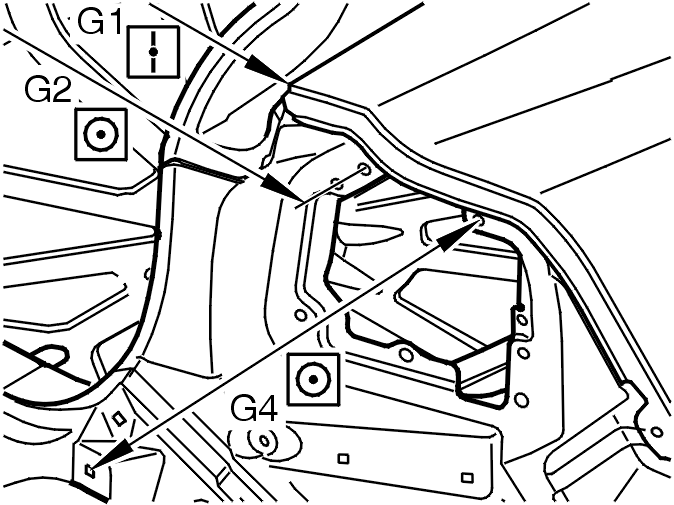

G1 = 1133 ммG2 = 1171 ммG3 = 1070 мм
G4 = 438 мм

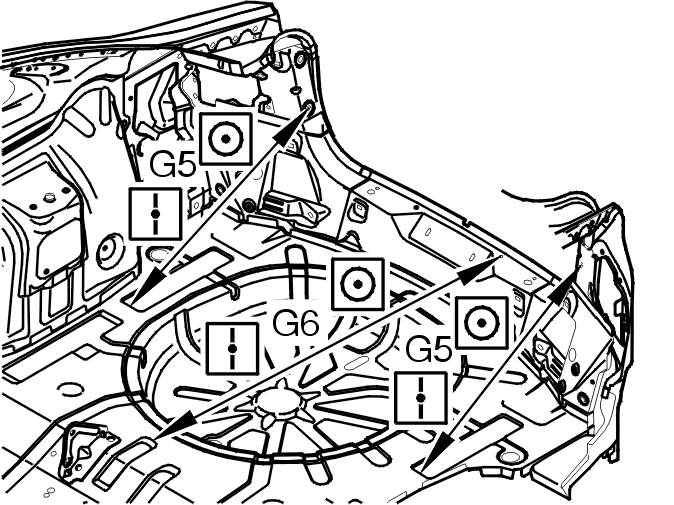

G5 = 636 ммG6 = 971 мм
G7 = 971 ммG8 = 1271 мм

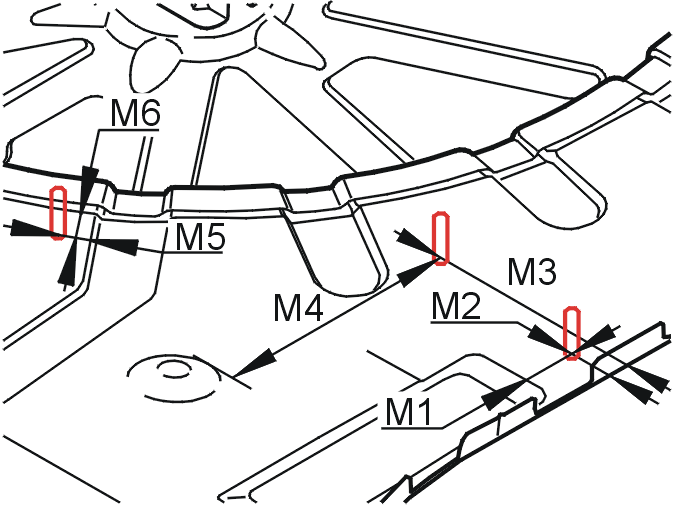

M1 = 50 ммM2 = 34 ммM3 = 179 ммM4 = 180 ммM5 = 14 ммM6 = 14 мм

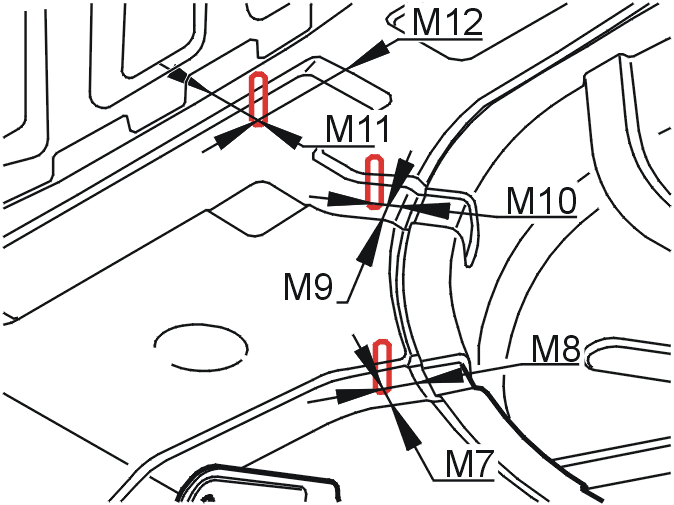

M7 = 17 ммM8 = 15 ммM9 = 15 ммM10 = 10 ммM11 = 36 ммM12 = 72 мм

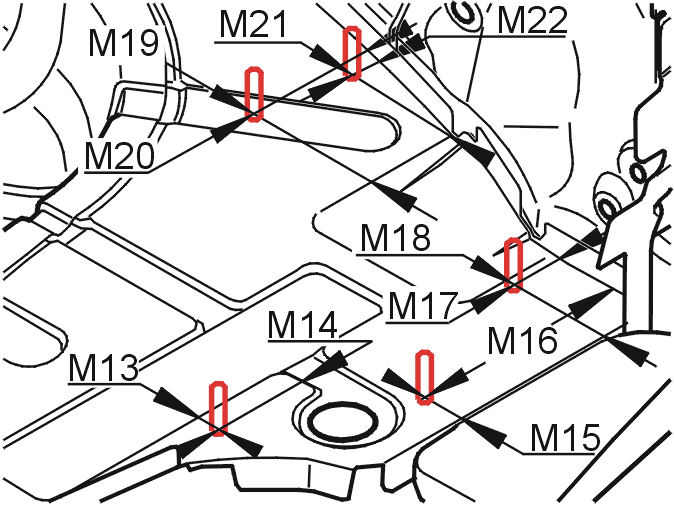

M13 = 20 ммM14 = 80 ммM15 = 35 ммM16 = 163 ммM17 = 35 ммM18 = 65 ммM19 = 108 ммM20 = 99 ммM21 = 105 ммM22 = 23 мм

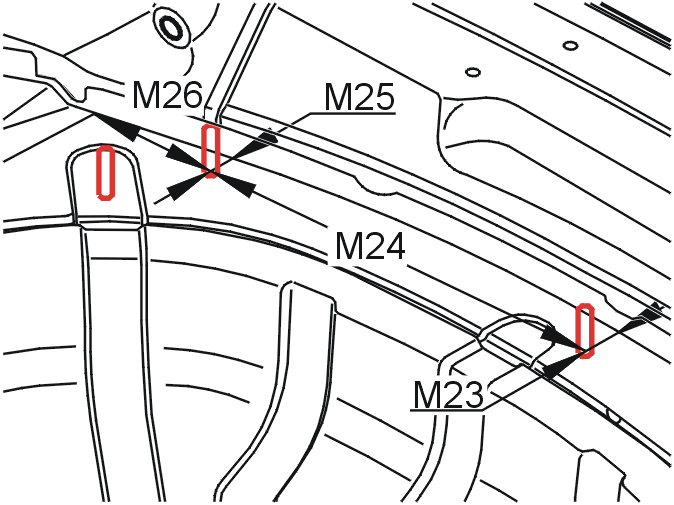

M23 = 23 ммM24 = 310 ммM25 = 23 ммM26 = 105 мм

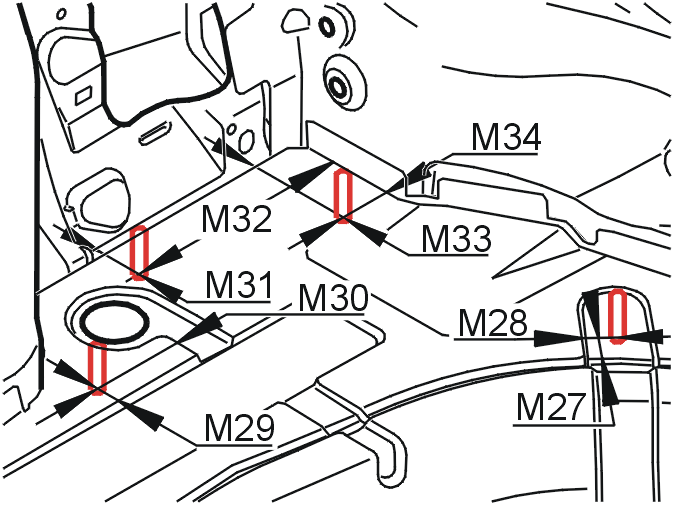

M27 = 15 ммM28 = 22 ммM29 = 17 ммM30 = 80 ммM31 = 33 ммM32 = 176 ммM33 = 65 ммM34 = 33 мм
