Задняя боковая дверь в сборе

Снятие задней боковой двери в сборе

Отметьте расположение петель.

Снимите:

• находящиеся под напряжением стопорные штифты (зажмите штифты, если необходимо)
• резиновый кожух кабеля со стойки В
• разъем, вдавив фиксатор на разъеме
• четыре винта петли на боковой стороне двери
• заднюю боковую дверь.

Примечание: Прокладка 0,5 мм расположена между нижней петлей и задней боковой дверью.

Установка задней боковой двери в сборе

Примечание: При работе с новыми дверьми сначала снимите приваренную шайбу с петли. Обработайте петлю антикоррозийным составом.

Очистите сопрягаемые поверхности.Расположите дверь так, чтобы она правильно располагалась по отношению к отметкам на петлях.

Установите:

• прокладку 0,5 мм между нижней петлей и дверью
• четыре винта. Затяните пальцами
• находящиеся под напряжением стопорные штифты.

Примечание: Отверстие в находящихся под напряжением стопорных штифтах на одной линии с прокладкой.
- разъем
- резиновый кожух в стойку В.

Осторожно закройте дверь. Проверьте расположение.Откройте дверь. Затяните четыре винта. Затяните до 21 Н·м.Отрегулируйте дверь. См. Регулировка задней боковой двери.

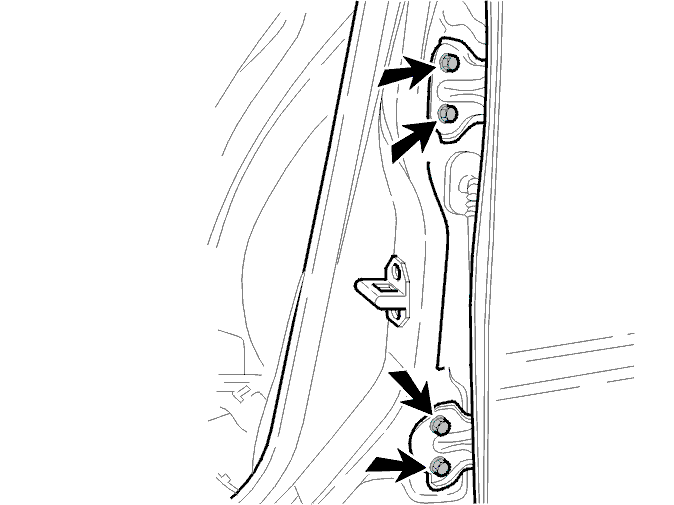

Снятие петли задней боковой двери

Отметьте расположение петель.Откройте переднюю боковую дверь.Ослабьте четыре винта. Снимите петлю.

Установка петли задней боковой двери

Примечание: При установке новой петли окрасьте петлю в правильный цвет перед установкой.

Очистите сопрягаемые поверхности.

Установите:

• прокладку 0,5 мм на нижней петле
• петлю согласно маркировке
• винты. Слегка затяните.

Проверьте расположение.Затяните винты. Затяните до 21 Н·м.
