Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | B5244S4 | 2010, 2011A |
| C70 (06-) | B5244S5 | 2010 |
| C70 (06-) | B5254T7 | 2010–2013 |
| C70 (06-) | D4204T | 2008–2010 |
| C70 (06-) | D5204T | 2011–2013 |
| C70 (06-) | D5204T5 | 2011–2013 |
| C70 (06-) | D5244T13 | 2010 |
| C70 (06-) | D5244T8 | 2010 |
| C70 (06-) | D5244T9 | 2010 |
| S40 (04-) | B4164S3 | 2005–2012 |
| S40 (04-) | B4184S11 | 2005–2010 |
| S40 (04-) | B4184S8 | 2006–2010 |
| S40 (04-) | B4204S3 | 2007–2012 |
| S40 (04-) | B4204S4 | 2010–2012 |
| S40 (04-) | B5244S4 | 2005–2010 |
| S40 (04-) | B5244S5 | 2005–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| S40 (04-) | B5254T3 | 2005–2008 |
| S40 (04-) | B5254T7 | 2008–2012 |
| S40 (04-) | D4162T | 2011, 2012 |
| S40 (04-) | D4164T | 2005–2011 |
| S40 (04-) | D4204T | 2005–2010 |
| S40 (04-) | D4204T2 | 2005, 2006 |
| S40 (04-) | D5204T | 2011, 2012 |
| S40 (04-) | D5204T5 | 2011, 2012 |
| S40 (04-) | D5244T13 | 2010 |
| S40 (04-) | D5244T8 | 2010 |
| S40 (04-) | D5244T9 | 2010 |
| V50 | B4164S3 | 2010–2012 |
| V50 | B4184S11 | 2010 |
| V50 | B4184S8 | 2010 |
| V50 | B4204S3 | 2010–2012 |
| V50 | B4204S4 | 2010–2012 |
| V50 | B5244S4 | 2010 |
| V50 | B5244S5 | 2010 |
| V50 | B5244S7 | 2010 |
| V50 | B5254T7 | 2010–2012 |
| V50 | D4162T | 2011, 2012 |
| V50 | D4164T | 2010, 2011 |
| V50 | D4204T | 2010 |
| V50 | D5204T | 2011, 2012 |
| V50 | D5204T5 | 2011, 2012 |
| V50 | D5244T13 | 2010 |
| V50 | D5244T8 | 2010 |
| V50 | D5244T9 | 2010 |
| V50 | — | 2005–2009 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Информация
Важная информация
Примечание: Этот метод применим только к S40 Sport и V50 Sport.
Снятие
Снятие заднего спойлера
Снимите:

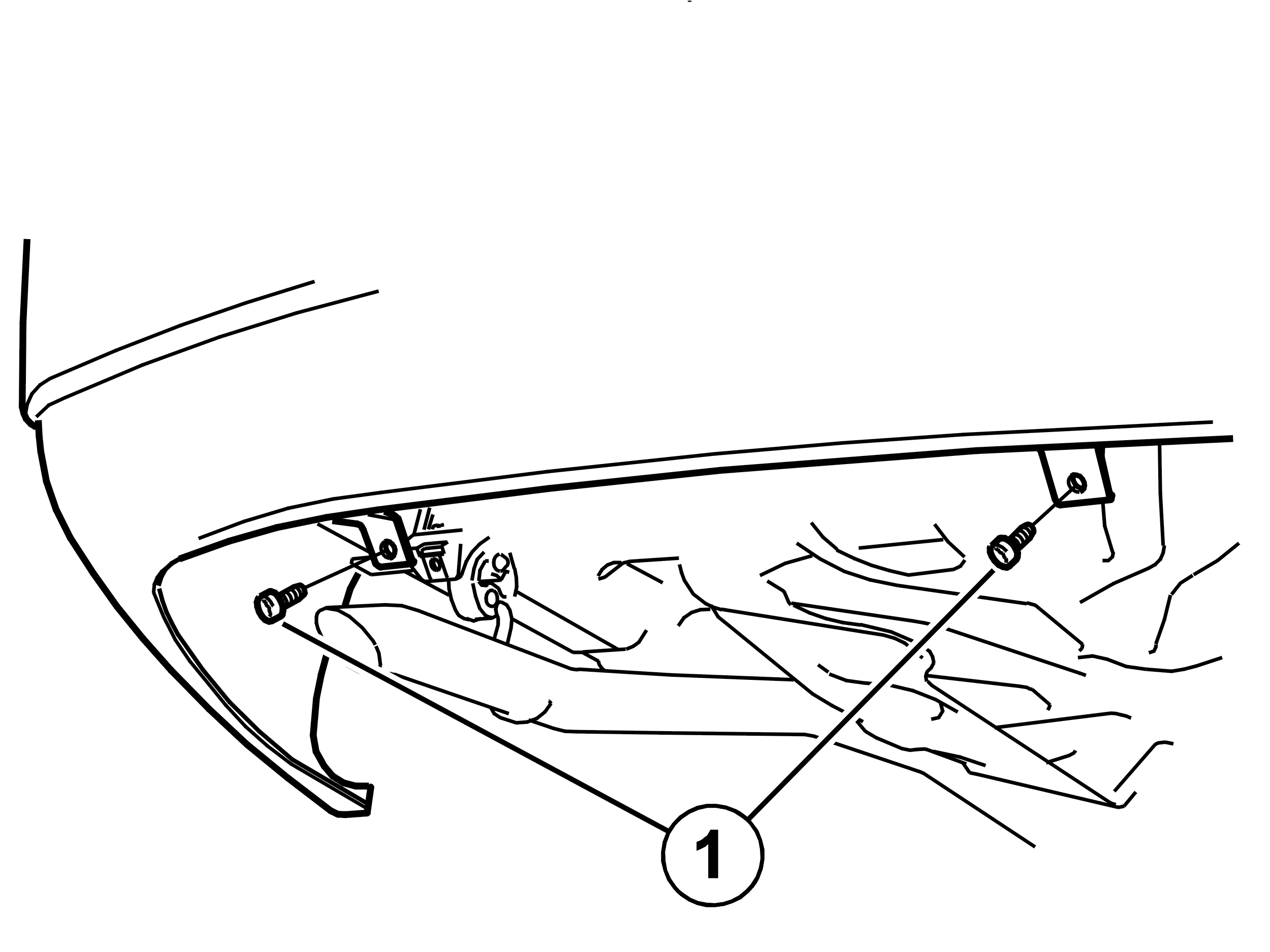

- 2 винта (1).

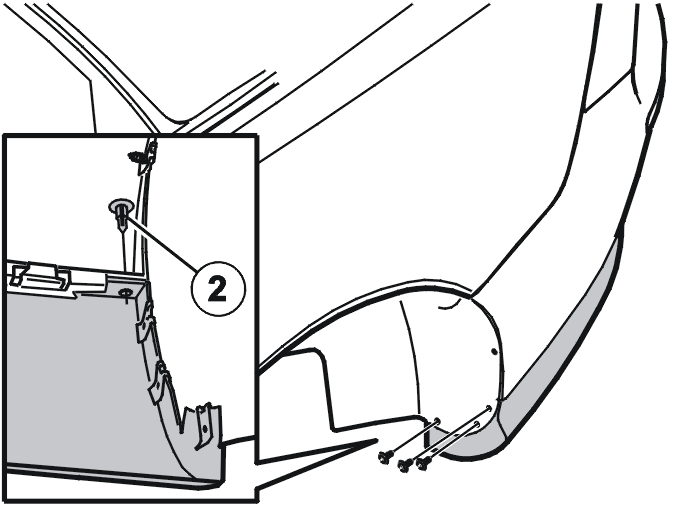

- 3 винта с каждой стороны
- зажимы (2), по 1 с каждой стороны. Стяните спойлер с 14 защелок накладки бампера.
Подсказка: Начните с концевых гаек.
Отверстие для выводящей трубы глушителя и/или сцепного устройства
Осторожно: Не повредите окрашенную поверхность спойлера.

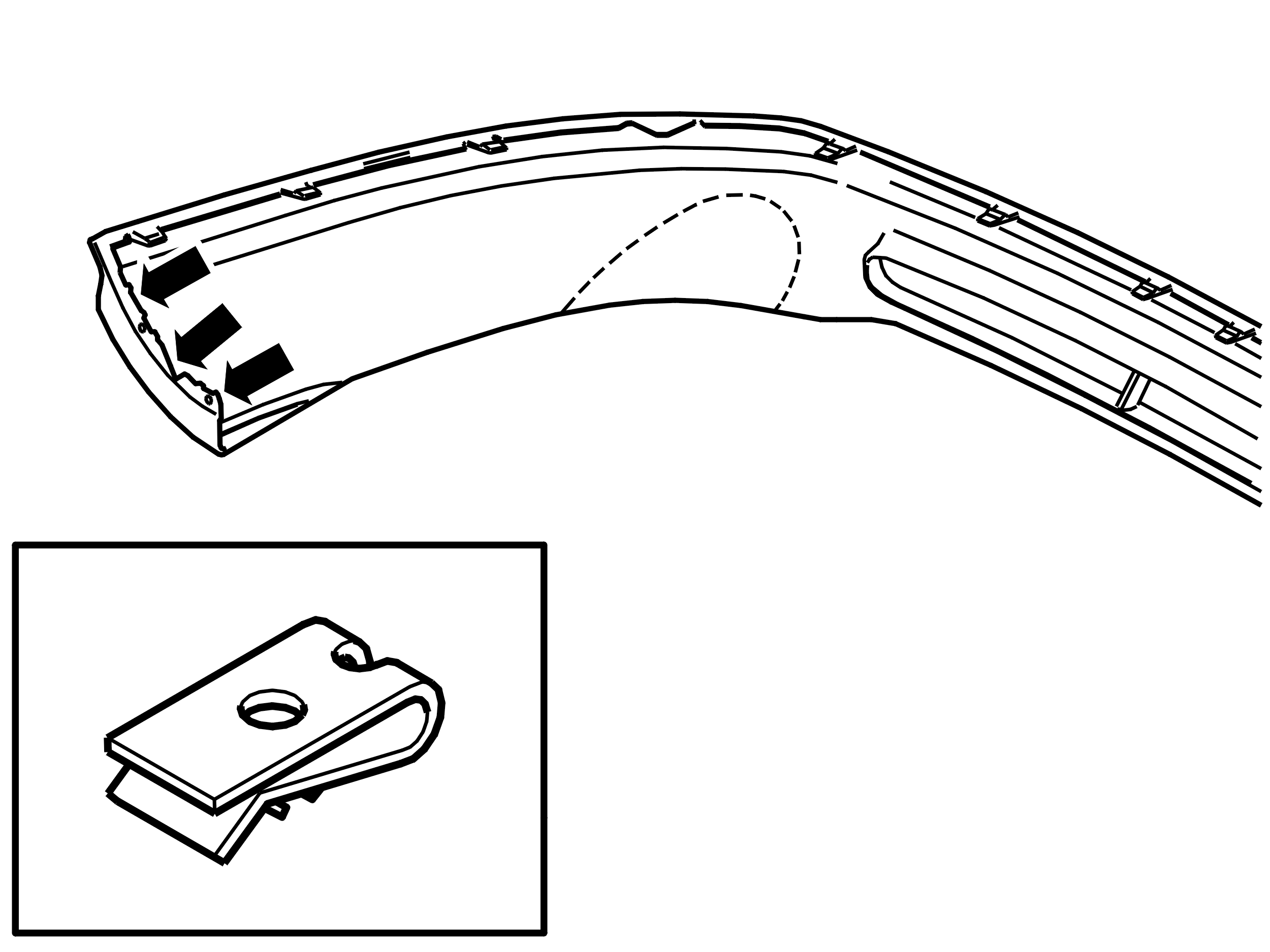

Нанесите ленту снаружи спойлера, напротив обеих отметок на левой и правой сторонах спойлера.Сделайте вырез согласно маркировке.Отрежьте так, чтобы остался выступающий край на внутренней маркировке выреза.Зашлифуйте края отреза при помощи мелкозубого напильника. Снимите ленту.Установите 3 новые пружинные гайки на каждой стороне нового спойлера.
Отверстие для выводящей трубы глушителя (автомобили с двигателем с турбонаддувом B5xx4T3)
Автомобили со сцепным устройством

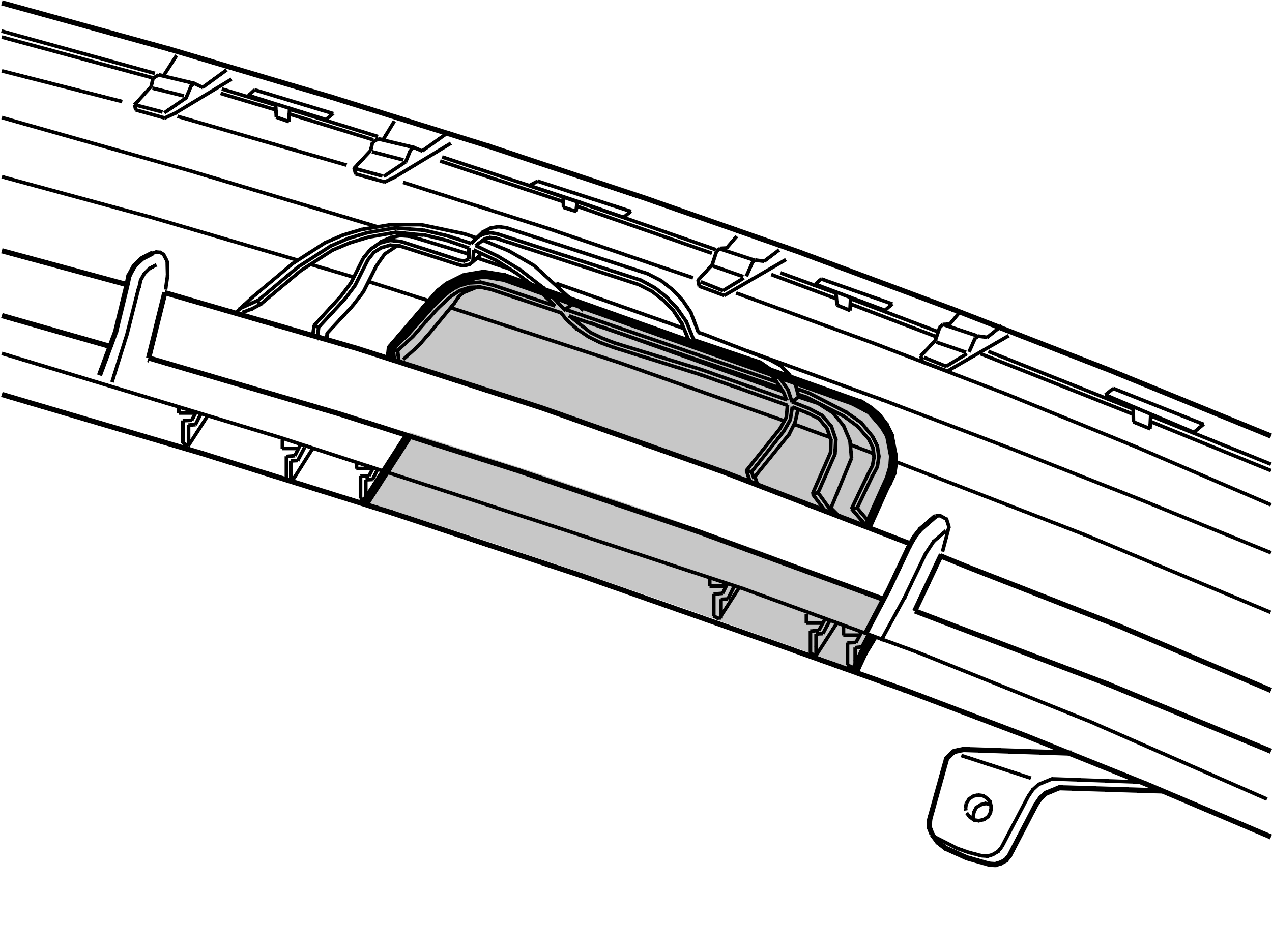

Несъемная буксирная балкаИллюстрация (A) применима к автомобилям с несъемной буксирной балкой.

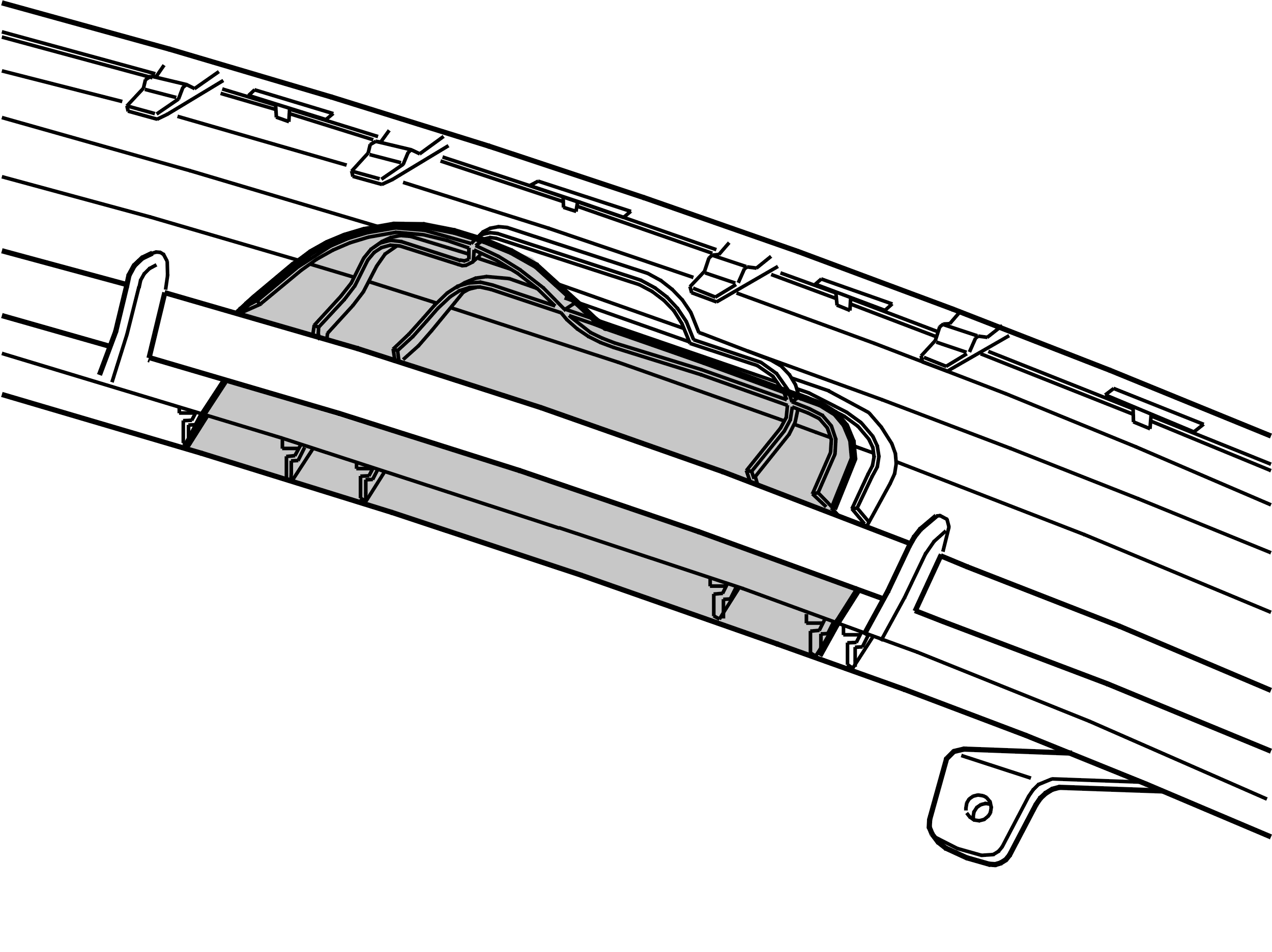

Съемная буксирная балка (все остальные рынки)Иллюстрация (В) применима к автомобилям со съемной буксирной балкой.

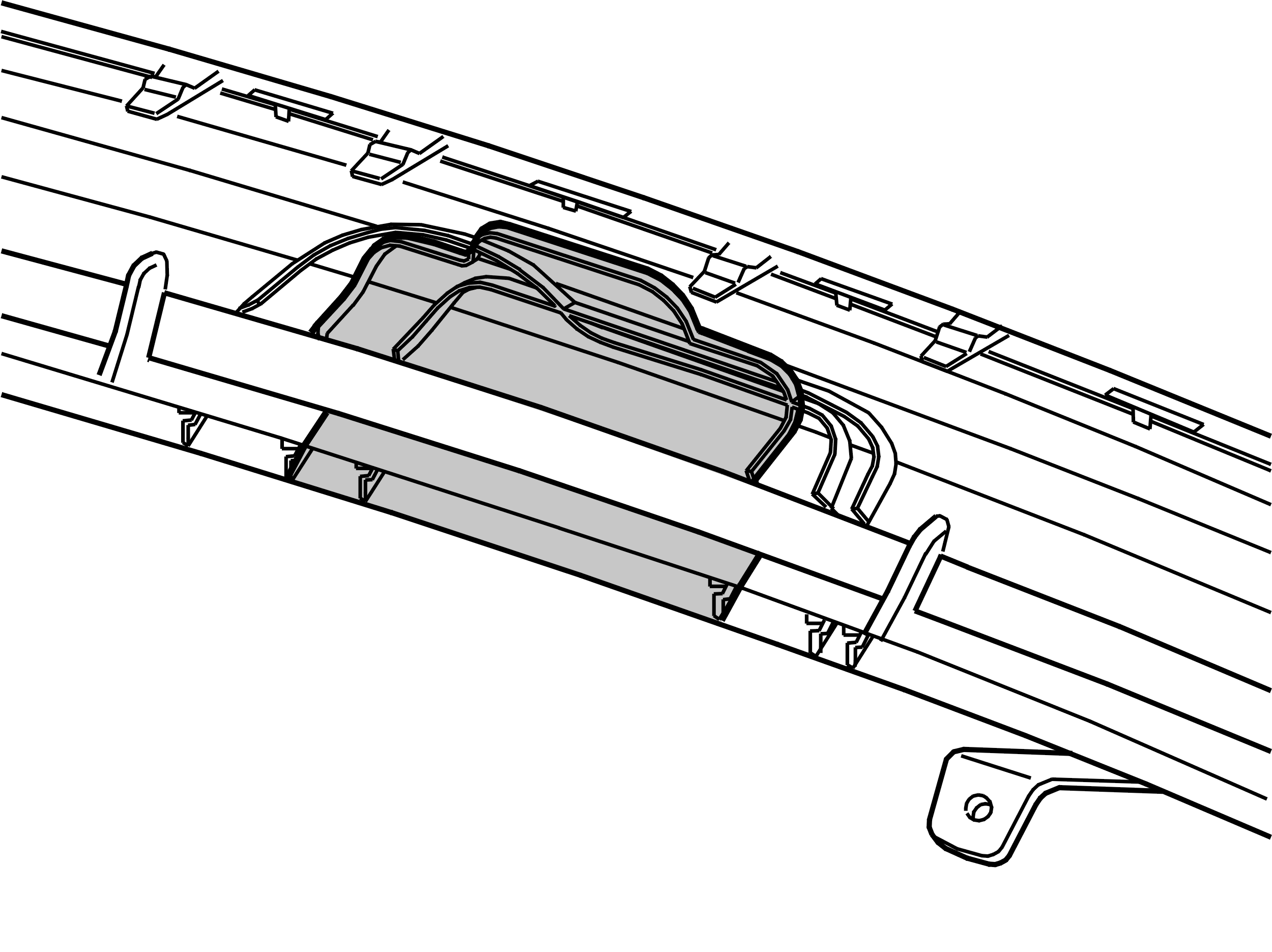

Съемная буксирная балка (США/Канада)Иллюстрация (С) применима к автомобилям со съемной буксирной балкой.
На автомобилях со сцепным устройством должны быть сделаны вырезы в новом спойлере для накладки бампера. См. иллюстрации A, B и C.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка заднего спойлера
Осторожно: Очистите поверхности накладки бампера в месте, где будет закрепляться новая секция спойлера. Невыполнение этого требования может привести к повреждению лакокрасочного покрытия.
Подсказка: Начните в центре. Убедитесь, что защелки входят в зацепление.
Вдавите новую секцию спойлера на место на накладке бампера.
Установите:
- зажимы (2), по 1 с каждой стороны
- по 3 винта (1) с каждой стороны. Затяните.
Установите 2 винта (1). Затяните.
