Задний противотуманный фонарь (2013, 2014)

Применимость

Задний противотуманный фонарь

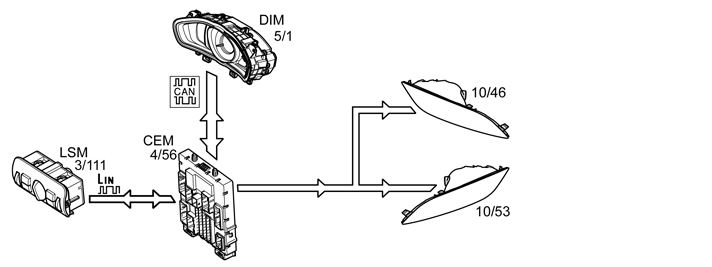

Задний противотуманный свет (10/46 и 10/53) включается кнопкой заднего противотуманного света в модуле управления светотехникой (МУС) (3/111). Центральный электронный модуль (CEM) (4/56) получает информацию по коммутируемой локальной сети от выключателя света на модуле управления светотехникой (МУС) о включении заднего противотуманного света. Центральный электронный модуль (CEM) подает напряжение на лампы непосредственно через общий выход.Центральный электронный модуль (CEM) передает информацию по CAN-шине на модуль снабжения водителя информацией (DIM) (5/1), чтобы зажечь индикаторную лампу задних противотуманных фонарей. Центральный электронный модуль (CEM) также зажигает светодиод в кнопке на модуле управления светотехникой (МУС), который показывает, что задние противотуманные фонари включены.Центральный электронный модуль (CEM) измеряет потребление электроэнергии на выходе, который подает электропитание на задние противотуманные фонари. Таким образом можно получить информацию о состоянии фонарей. В случае неисправности центральный электронный модуль (CEM) передает информацию по CAN-шине на модуль снабжения водителя информацией (DIM), который показывает текстовое сообщение.
