задний подрамник (D4164T, D4204T)

Снимите задние пружины на обеих сторонах. См.: пружина.Снимите задний стабилизатор поперечной устойчивости. См.: Задний стабилизатор поперечной устойчивости.

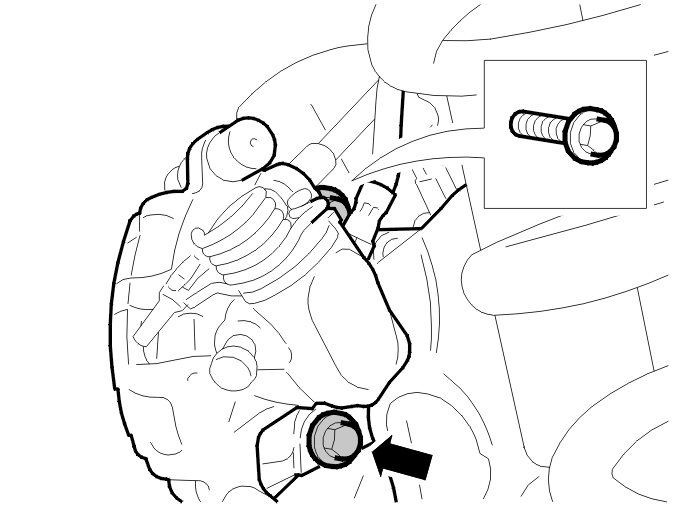

Снятие суппорта тормоза

Снимите следующее на обеих сторонах:

• 2 винта
• суппорт тормоза.

Снимите тормозной шланг с кронштейна. Подвесьте суппорт тормоза подходящим образом.

Снятие амортизатора

На обеих сторонах демонтируйте:

• 1 винт
• амортизатор с бокового звена.

Снятие воздухоотражателя

На обеих сторонах демонтируйте:

• 2 пластмассовые гайки (1)
• 1 винт (2)
• воздухоотражатель.

Примечание: На иллюстрации показана левая сторона. При снятии с правой стороны следуйте той же процедуре, которая применима к правому воздухоотражателю.

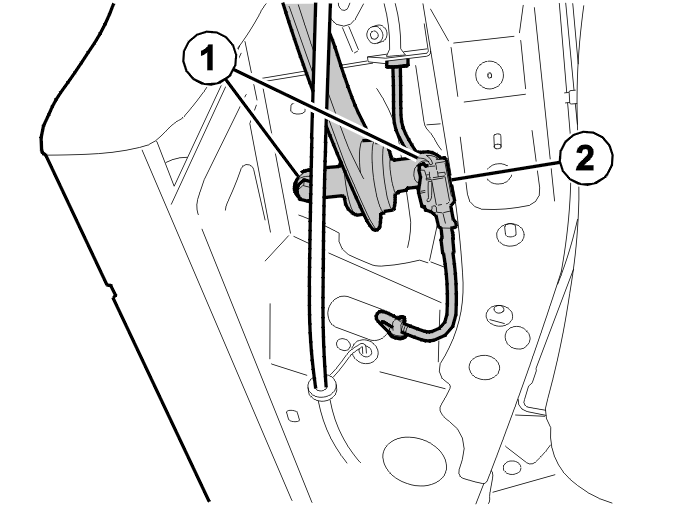

Снятие бокового звена

На обеих сторонах демонтируйте:

• 2 винта (1)
• разъем (2).

Снятие зажимов троса тормоза

Снимите:

• 1 винт
• 1 зажим.

Снятие емкости угольного фильтра

Снимите емкость угольного фильтра. См.: .

Снятие крепления выхлопной трубы

Снимите резиновое крепление.

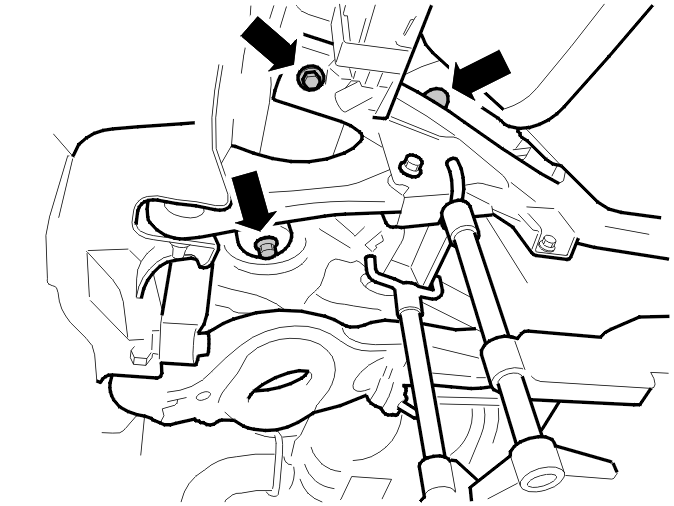

Снятие подрамника

Используйте столбовой домкрат с подъемной площадкой и направляющие цапфы. Подведите подъемную площадку к подрамнику.

Примечание: Убедитесь, что подъемная площадка находится по центру подрамника для более оптимального распределения веса. Убедитесь, что подъемная площадка правильно расположена по отношению к подрамнику.

Снимите 3 винта на обеих сторонах.Опустите осторожно подрамник приблизительно на 100 мм.Установите натяжную ленту вокруг подрамника и домкрата, чтобы вспомогательный ремень не упал.Опустите подрамник.

Осторожно: Убедитесь, что никакие кабели/шланги не зажимаются при опускании подрамника.

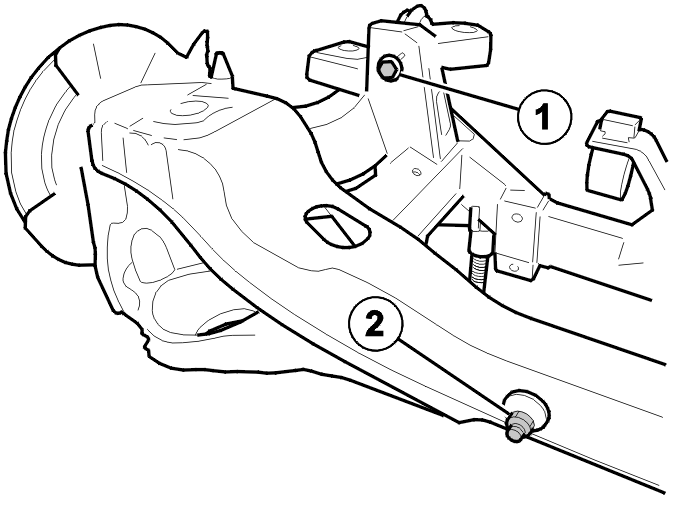

Перестановка компонентов

На обеих сторонах демонтируйте:

• 1 винт (1)
• 1 винт (2).

На обеих сторонах демонтируйте:

• 1 винт
• боковое звено с рычагами и звено с канавкой.

Удалите старый подрамник и установите новый подъемник.Детали нового подрамника.

Установите:

• боковое звено с рычагами и звено с канавкой
• винт.

Пока не затягивайте .

Установите:

• 1 винт (1)
• 1 винт (2).

Пока не затягивайте .

Установка подрамника

Осторожно поднимите подрамник.

Примечание: Убедитесь, что никакие кабели/шланги не зажимаются при установке подрамника.

Поставьте 3 винта с обеих сторон. Затяните. См.: Åtdragningsmoment.Уберите подъемную площадку.

Установка крепления выхлопной трубы

Установите резиновое крепление.

Установка емкости угольного фильтра

Установите емкость угольного фильтра. См.: .

Установка зажимов троса тормоза

Установите:

• 1 зажим
• 1 винт

Установка бокового звена

Установите на обеих сторонах:

• 2 винта (1). Затяните. См.:Åtdragningsmoment
• разъем (2)

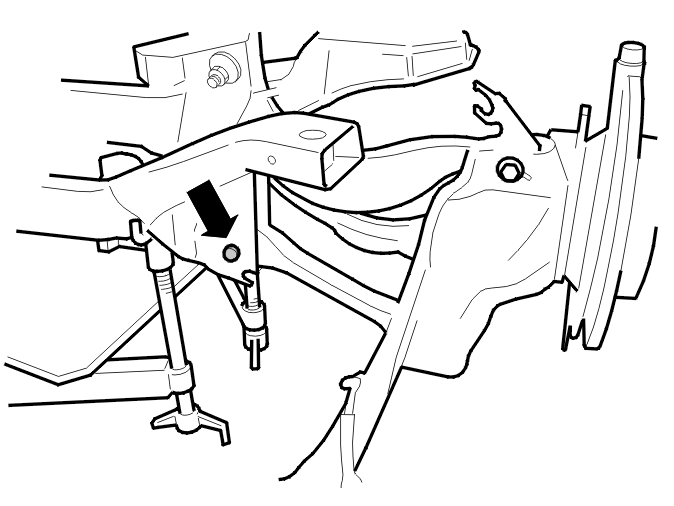

Затягивание верхнего рычага управления и звена с канавкой

Установите домкрат для коробки передач под боковым звеном. Нажмите боковое звено вверх до нормального положения. Правильное значение в нормальном положении смотрите в: Normalläge.

Затяните:

• • винт, 1 шт., верхнего звена. Затяните, см.: Åtdragningsmoment
• 1 винт звена с канавкой. Затяните. См.: Åtdragningsmoment.

Установка воздухоотражателя

Установите на обеих сторонах:

• воздухоотражатель
• 2 пластмассовые гайки (1)
• 1 винт (2).

Примечание: На иллюстрации показана левая сторона. При установке с правой стороны следуйте той же процедуре, которая применима к правому воздухоотражателю.

Установка амортизатора

Установите на обеих сторонах:

• амортизатор
• винт. Затяните. См.: Åtdragningsmoment
• тормозной шланг в кронштейн.

Установка суппорта тормоза

Установите на обеих сторонах:

• суппорт тормоза
• 2 винта. Затяните. См.: Åtdragningsmoment

Установите тормозной шланг в его кронштейне.

Установите стабилизатор поперечной устойчивости. См.: Задний стабилизатор поперечной устойчивости.

Установите на обеих сторонах:

• пружины, см.: пружина
• заднее колесо, см.: колесо.

Проведите установку колес согласно: Угол поворота колеса, проверка.Затяните винт нижнего рычага управления. Затяните. См.: Åtdragningsmoment
