Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2005–2009 |
| S60 (-09) | B5244S | 2005–2009 |
| S60 (-09) | B5244S2 | 2005–2009 |
| S60 (-09) | B5244S6 | 2005, 2006 |
| S60 (-09) | B5244SG | 2005–2008 |
| S60 (-09) | B5244SG2 | 2005 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2005–2009 |
| S60 (-09) | B5254T4 | 2005–2007 |
| S60 (-09) | D5244T | 2005, 2006 |
| S60 (-09) | D5244T2 | 2005, 2006 |
| S60 (-09) | D5244T3 | 2005 |
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T7 | 2006–2009 |
Примечание: Поскольку иллюстрации в этой информации используются для различных модельных лет и/или моделей, могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Зажигание выкл
Зажигание выкл.
Снятие
Снятие левой боковой панели багажного отсека
Подсказка: Заднюю панель в боковой панели багажного отсека можно снять, чтобы заменить предохранители.
Снимите левую боковую панель в багажном отсеке. См.: Боковая панель, багажное отделение, замена.

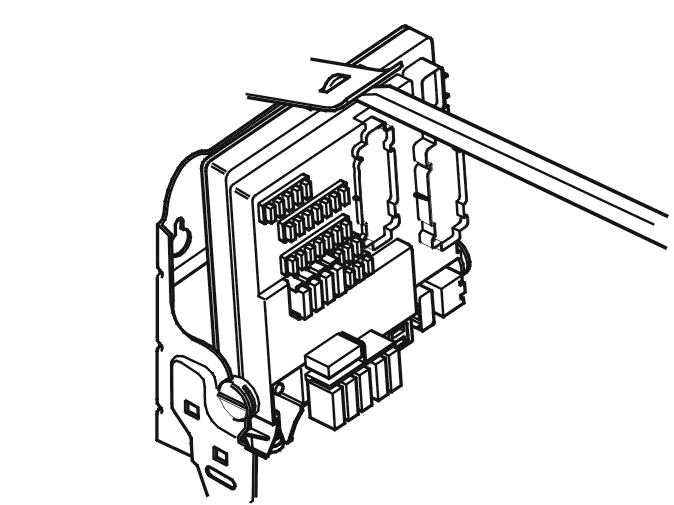

Снятие заднего электронного модуля (REM)
Снимите:
- модуль управления, подняв защелки на верхнем крае и отогнув наружу
- разъемы.
Примечание: Всегда проверяйте, чтобы выводы или штырьки/гнезда разъемов модуля управления и блока модулей управления не были согнуты или повреждены. Это может служить причиной неисправности.

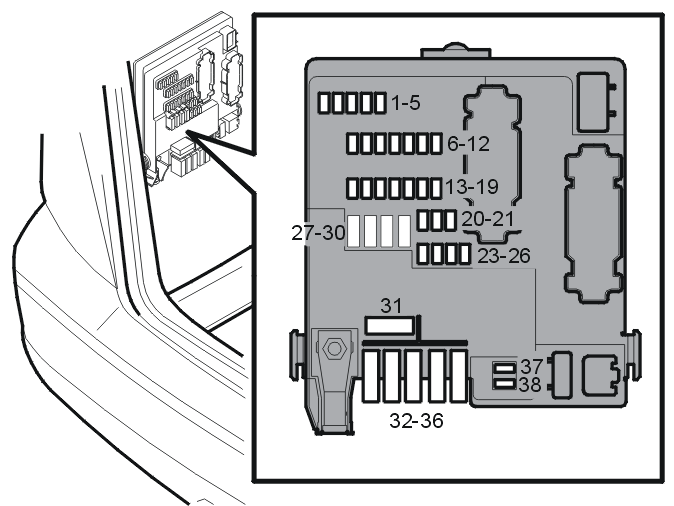

Подсказка: Расположение реле см. в:
- Электрическая схема для соответствующего модельного года
- Наклейки на объединенном блоке реле и блоке предохранителей в автомобиле
- Карманный справочник
- Руководство для пользователя.
Установка
Установка заднего электронного модуля (REM)
Осторожно: Штырьки хрупкие. Убедитесь, что разъем входит в модуль управления прямо.
Установите:
- разъемы
- модуль управления в паз кронштейна. Прижмите модуль управления на место.
Установка левой боковой панели багажного отсека
Установите левую боковую панель в багажном отсеке. См.: Боковая панель, багажное отделение, замена.
Завершение
Заказ программного обеспечения
Осторожно: Программное обеспечение можно заказать только когда новый блок управления устанавливается на автомобиле в первый раз. При заказе система VIDA считывает идентификационные данные нового блока управления, что очень важно для заказа правильного программного продукта.
Закажите программное обеспечение. См.: 9438285.
Автомобили с ксеноновыми фарами без шасси four_C
Выполните калибровку согласно: VIDA/ Автомобильная коммуникация/Функциональная группа 3/Задний электронный модуль (REM)/Калибровка датчика положения биксеноновых ламп.
