Применимость
| Модель | Двигатель | Год |
|---|---|---|
| V70 (-00) | — | 1997–2000 |
| V70 XC (-00) | — | 1998–2000 |
Замена подушки заднего сиденья, 5-дверная модель
Отведите подушку сиденья вперед
Сиденье с обогревом: Отсоедините разъем
Снимите:
Отведите подушку сиденья вперед.
Защелки красного цвета
Оттянув вверх, освободите защелки красного цвета.Отведите подушку сиденья назад почти до упора.Снимите подушку сиденья вверх
Установите:
В обратном порядке.
Замена спинки заднего сиденья, 5-дверная модель
Снимите спинку сиденья
Спинка с подогревом: Отсоедините разъем
Снимите:

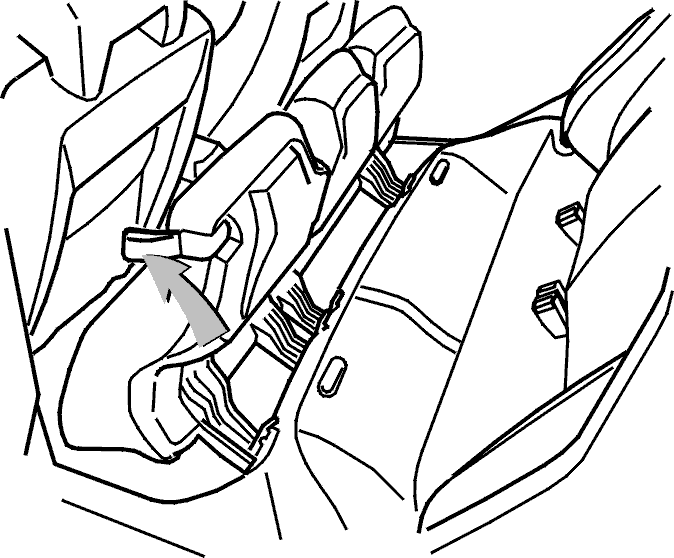

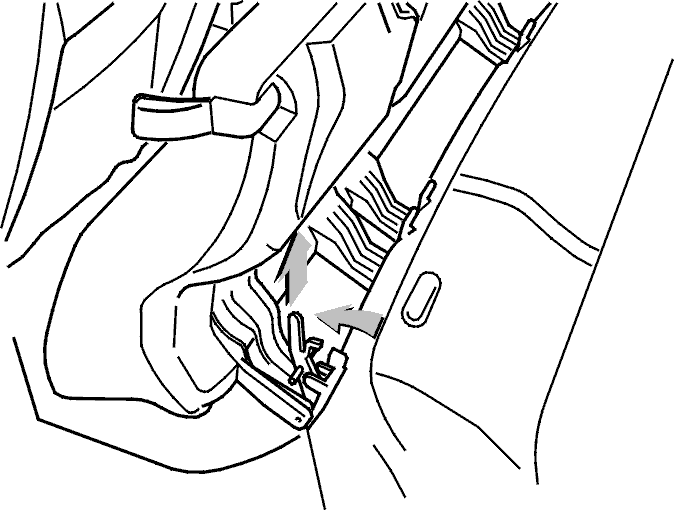

Снимите боковые подушки.Отсоедините крепления ремней безопасности к полу.Освободите защелки в верхней части спинки сиденья у стойки С, затем наклоните спинку примерно на 50 мм впередИзвлеките скобу, фиксирующую крепление спинки сиденья на арке колеса.Вдавите язычок с нижней стороны скобы отверткой и с помощью второй отвертки вытяните скобу вверх.Отожмите спинку сиденья наружу и вытяните ее из наружного крепления.
Извлеките спинку
Если направляющий канал в держателе троса расположен неправильно:Поверните держатель троса назад раздвижными щипцами. (Вперед на одинарной спинке).Потяните спинку сиденья вверх.Извлеките спинку сиденья.
Установите:
В обратном порядке.
Примечание: Обязательно установите новую втулку на шток между сиденьями.
Замена обивки спинки/ремня безопасности заднего сиденья, 5-дверная модель (одинарная спинка)
Втулка
Извлеките спинку сиденья согласно 5-дверная модель
Снимите:
Трос на втулке.Втулку со штока.Используйте раздвижные щипцы и небольшую отвертку.
Угловой защитный элемент
2 винта Torx.
Держатель крышки багажного отделения
Сдвиньте держатель к середине примерно на 20 мм.Поворачивая вверх, снимите держатель.
Угловой защитный элемент
4 пластмассовых пистона.Для извлечения пистонов используйте 2 мм бородок.
Примечание: Убедитесь, что извлечены все пистоны и что они не попали в механизм защелки.
Подголовник

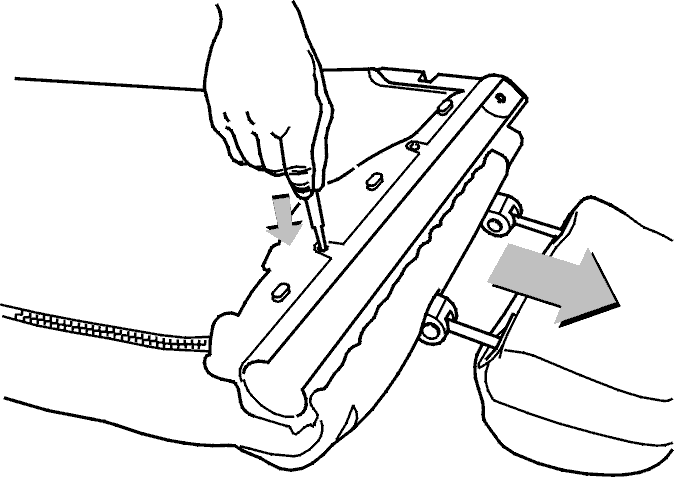

Вставьте бородок в отверстия сзади. Вытяните.
Скобы

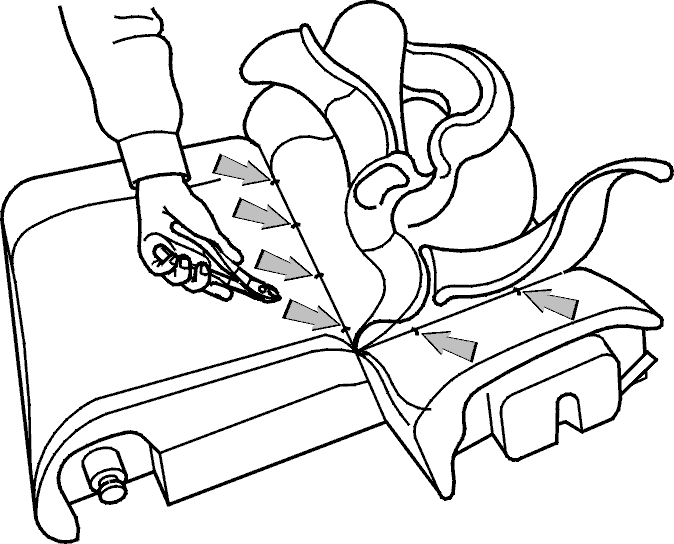

Скобы посередине спинки сиденья.Осторожно отсоедините обивку у механизма защелки.Стяните обивку.
Гайка ремня безопасности
Ослабьте гайку крепления ремня безопасности.

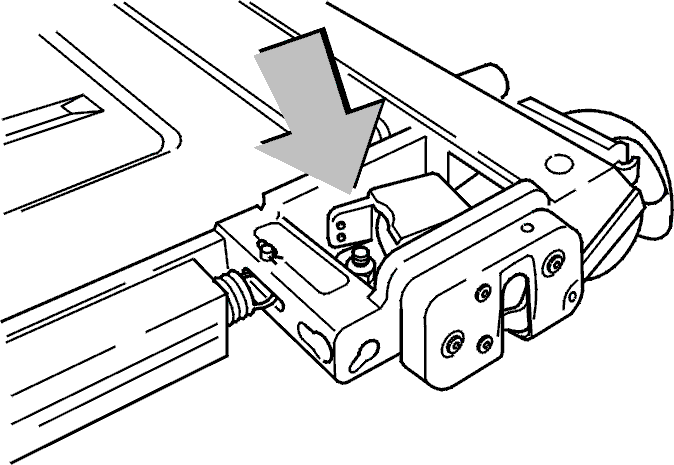

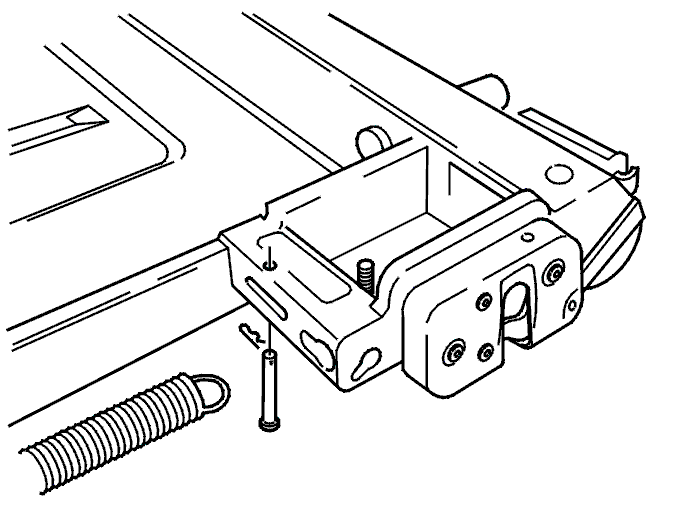

Штифт троса
- Штифт натяжителя троса.
Установите:
В обратном порядке.Трос и крышку (2 скобы).Момент затяжки крепления ремня безопасности: 48 Н·м.
Замена подлокотника/детского сиденья, 5-дверная модель
Подлокотник/детское сиденье
Снимите:

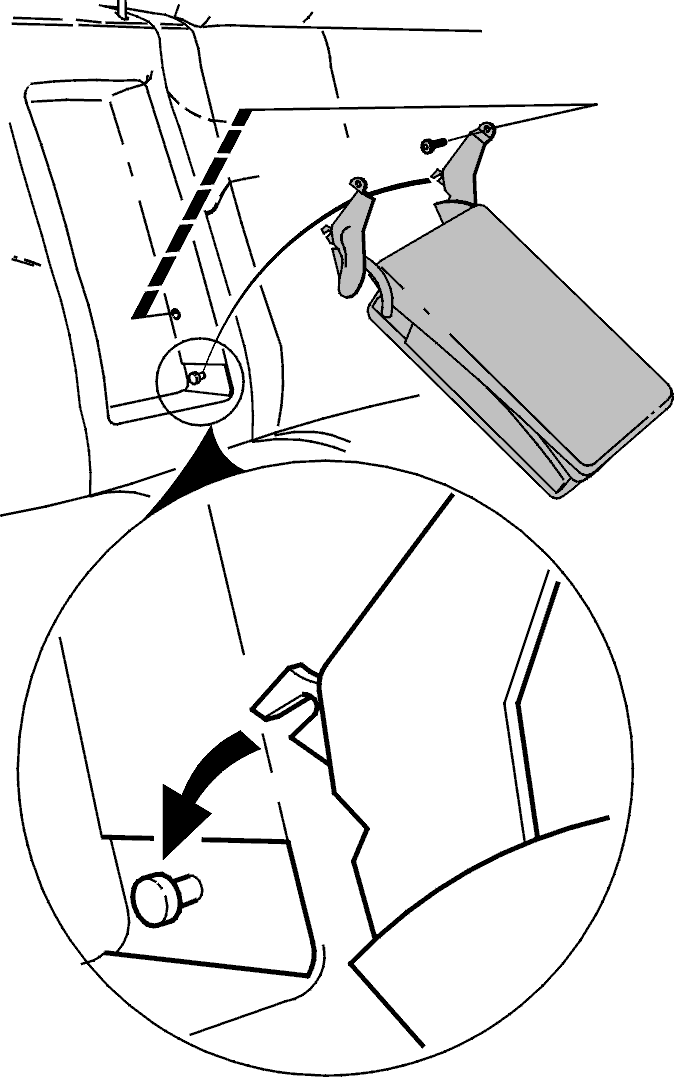

Два винта крепления подлокотника/детского сиденья к боковинам спинки сиденья.Снимите подлокотник/детское сиденье вертикально вверх.
Установите:
В обратном порядке.Убедитесь, что подлокотник/детское сиденье зафиксировалось в креплениях.Затяните винты моментом: 10 Н·м.
Замена обивки/детского сиденья на заднем сиденье, 5-дверная модель
Обивка детского сиденья
Снимите:
- Подушка сиденьяРасстегните застежку-липучку у переднего края.Вытяните пистоны (А) из рамы.
- Спинка сиденьяСнимите два изогнутых пластмассовых элемента на креплении спинки.Стяните обивку.
Установите:
В обратном порядке.
