Задний бампер, 4-дверная модель (1997, 1998)

Подушка сиденья

Снимите:

• Оттяните вверх переднюю часть сиденья.

Установите:

• Запрессуйте сиденье в напольные крепления.

Защелки

Снимите:
Наклоните спинку сиденья вперед.

Примечание: Чтобы открыть защелки спинки сиденья из салона, фиксаторы (по одному с каждой стороны, доступ только из багажника) должны стоять в верхнем положении.

Крепление в автомобиле

Надавите на спинку сиденья в направлении боковины автомобиля и одновременно поднимите ее.Извлеките снятую секцию спинки сиденья.Повторите ту же операцию со второй секцией спинки сиденья.

Установите:
Вдавите одну секцию спинки сиденья в ее крепление.Совместите обе секции спинки сиденья (направляющий штифт во втулке).Вдавите вторую секцию спинки сиденья в ее крепление.Убедитесь, что фиксирующая пластина в креплении вошла в зацепление.

Скобы и пластмассовый защитный элемент

Метод замены обивки на обеих секциях спинки заднего сиденья в общих чертах одинаков, исключая то, что в одной из секций установлен подлокотник.

Снимите:

• Спинку сиденья с автомобиля. См. 4-дверная модель.
• Подголовники. См. 4-дверная модель.
• Скобы с нижней стороны спинки сиденья (используются кусачки).

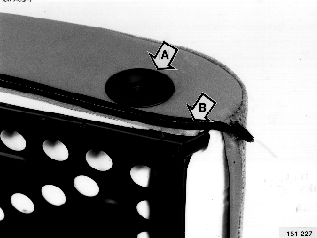

• Расстегните боковую застежку-молнию (В).
• Пластмассовый защитный элемент (А) вокруг нижних петель. Аккуратно стяните.

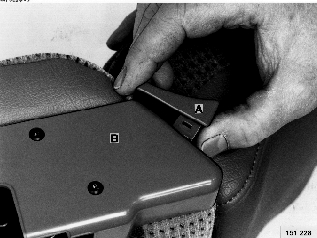

Защелка спинки сиденья

• Снимите ручку рычага (A). Выверните 3 винта накладки (В).

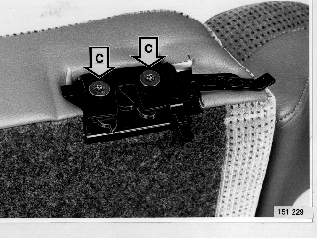

Защелки

• 2 винта (С)Затяните винты моментом: 20 Н·м при установке.

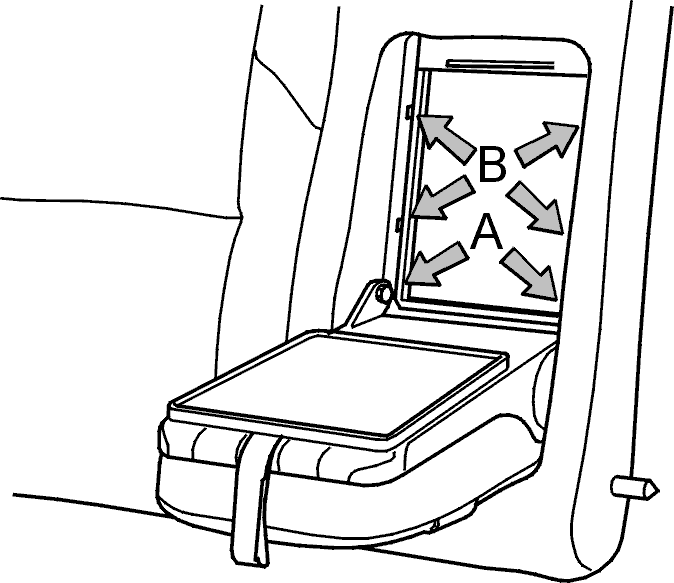

Подлокотник

• 2 крепежных винта (А)
• Скобы (В) вокруг углубления для подлокотника (это относится к одной секции спинки сиденья).
• Обивку

Установите:
В обратном порядке.Начните закрепление скоб посередине спинки сиденья между обивкой и набивкой.Используйте специальные щипцы 🔧 KRAMPTÅNG (FÖR KLÄDSLAR) для установки скоб.

Замена подголовника заднего сиденья, 4-дверная модель

Снимите:
Вдавите обивку вокруг колец втулок и извлеките штифты.Вытяните подголовник вверх.

Установите:
В обратном порядке.Проверьте надежность крепления подголовника.

Замена подголовника заднего сиденья (левого и правого)

Снимите:

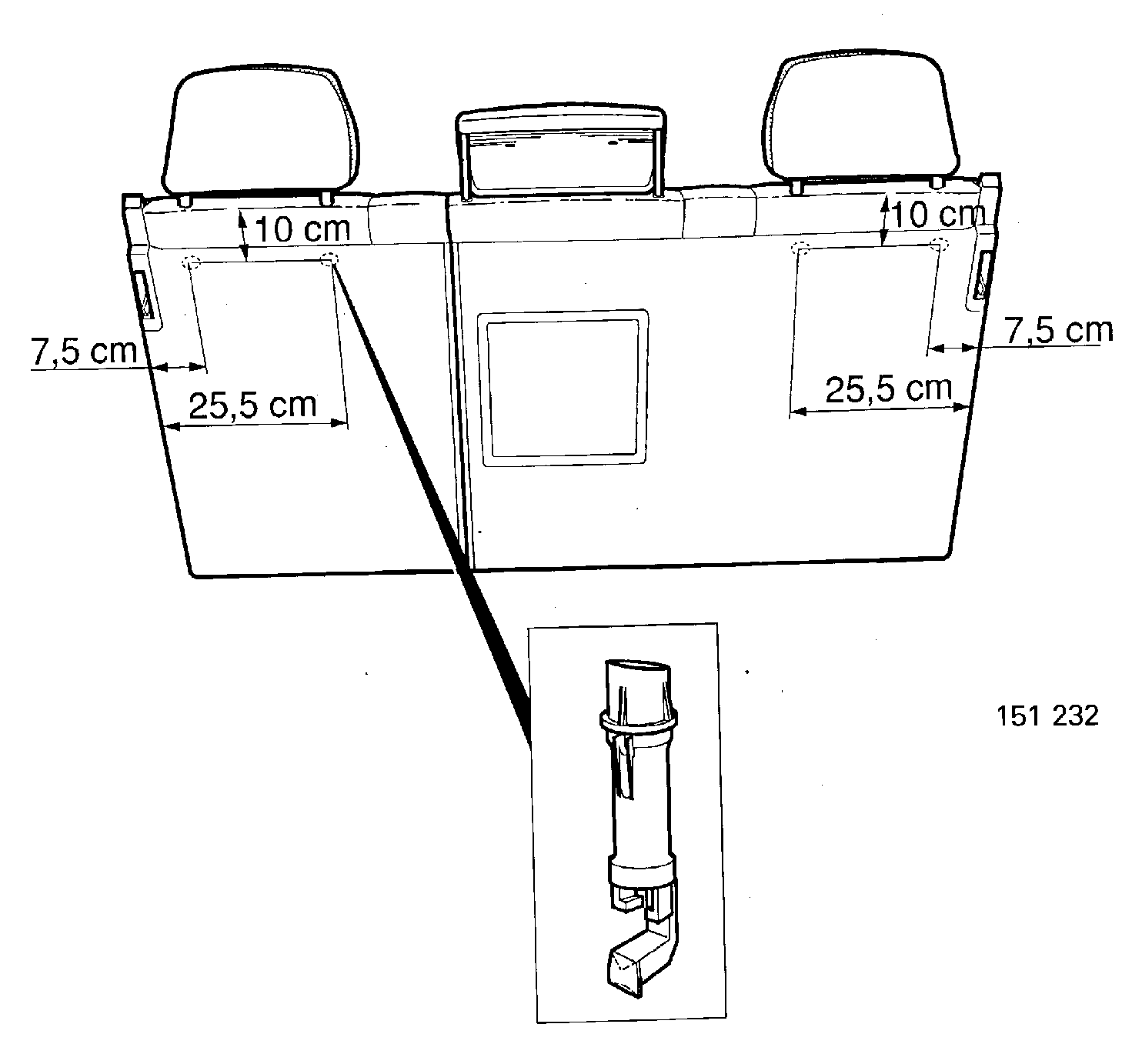

Проткните острым шилом обивку с задней стороны. Надавливая через отверстия (диаметром около 10 мм), отожмите защелку, как показано на рисунке. Одновременно вытяните подголовник вертикально вверх

Установите:
Вдавите подголовник в его втулки и убедитесь в фиксации защелок.7,5 см = 3,0 дюйма.10 см = 4,0 дюйма.25,5 см = 10 дюймов.
