Задний бампер (2001, 2002)

Снятие заднего бампера

Снимите:

• два винта
• ковровое покрытие багажного отсека
• заднюю панель
• зажим (А)
• винт (В).

Поверните панель вовнутрь на левой и правой сторонах.(В случае V40 с установленными дополнительными громкоговорителями см. Снятие/Установка дополнительного громкоговорителя.)

Ослабьте три винта брызговика.Выверните винт (А).Вдавите защелку. Снимите выключатель стояночного фонаря на бампере (левая и правая стороны).

Наклейте ленту под задним фонарем и на сцепное устройство, чтобы предотвратить повреждение лакокрасочного покрытия.

Снимите две гайки (А и В) на левой и правой сторонах.Выверните винт (С) на левой и правой сторонах.

Примечание: Выверните винт и снимите шайбу (D), если автомобиль оборудован сцепным устройством.

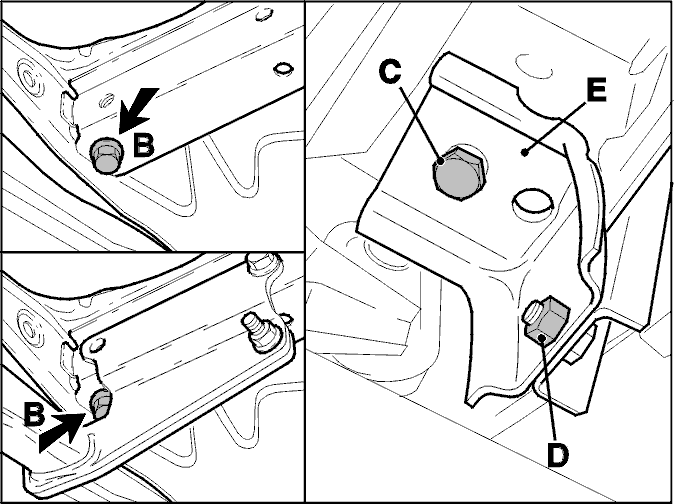

Снимите:

• один винт (В) на левой стороне
• один винт (С)
• одну гайку (D)
• кронштейн (Е) на правой стороне бампера
• бампер.

Установка заднего бампера

Наклейте ленту под задними фонарями и на сцепное устройство, чтобы предотвратить повреждение лакокрасочного покрытия.Выровняйте бампер по отношению к кузову автомобиля.

Установите:

• винт (С). Затяните рукой
• две гайки (А и В). Затяните рукой.

Затяните винт (С). Затяните до 50 Н·м Затяните гайки (А, B). Затяните до 5 Н·м на левой и правой сторонах.

Примечание: Установите винт и снимите шайбу (D), если автомобиль оборудован сцепным устройством. Затяните до 55 Н·м

Установите:

• кронштейн (Е)
• винт (С) и гайку (D). Затяните рукой.

Затяните винт (С). Затяните до 30 Н·м Затяните гайку (D). Затяните до 25 Н·м

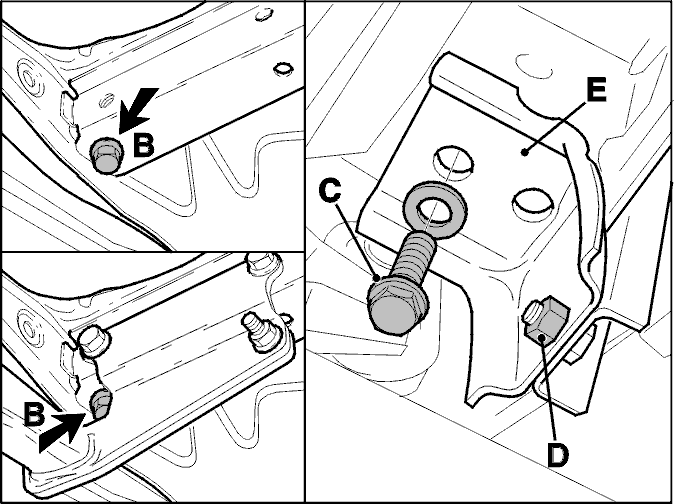

Автомобили, оборудованные сцепным устройством
Установите шайбу, винт с буртиком (С) и гайку (D). Затяните рукой.Затяните винт с буртиком. Затяните до 55 Н·м Затяните гайку. Затяните до 25 Н·мУстановите винт (В). Затяните до 25 Н·м

Подсоедините разъем стояночных фонарей на правой и левой сторонах.Установите винт (А) на левой и правой сторонах.Установите брызговик на левой и правой сторонах при помощи трех винтов.

Установите:

• панель
• винт (В)
• зажим (А)
• заднюю панель
• ковровое покрытие багажного отсека
• два винта.

(В случае V40 с установленными дополнительными громкоговорителями см. Снятие/Установка дополнительного громкоговорителя.)Очистите бампер.
