Задние тормозные колодки, замена (ведущий задний мост)

Поднимите автомобиль на подъемнике и поставьте опоры под его переднюю часть. Снимите колеса

Если отсутствуют направляющие штифты, пометьте положение колеса.

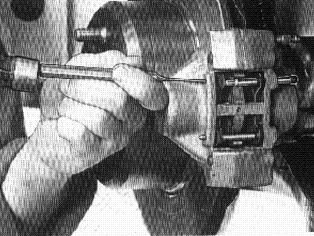

Снимите:

1. шплинты (с помощью 3 мм бородка)
2. диск пружины
3. тормозные колодки

Используйте съемник 🔧 UTDRAGARE (BROMSKLOTS) если колодки заклинило.

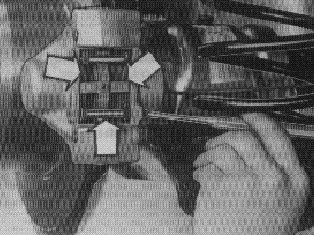

Осмотрите компоненты

Тщательно очистите место установки колодок. Если в результате повреждения пыльника в цилиндр попала грязь, необходимо отремонтировать суппорт.Осмотрите фрикционную поверхность диска.Замените диск, если он сильно изношен, деформирован, имеет неравномерную толщину или другие дефекты.

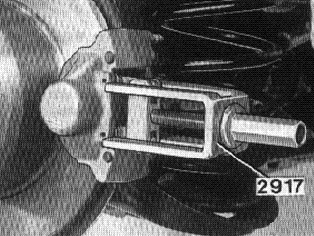

Отожмите тормозной поршень до конца

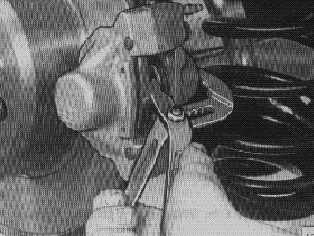

Медленно отожмите поршни с помощью раздвижных щипцов или нажимного инструмента 🔧 PRESSVERKTYG (KOLV-BROMSOK), соблюдая осторожность, чтобы не повредить пыльники. Замедленное перемещение поршней, проявляющееся в их невозвращении в исходное положение после вдавливания внутрь, может быть вызвано коррозией. В этом случае суппорт нуждается в ремонте.

Примечание: При вдавливании поршней внутрь может повысится уровень в бачке тормозной жидкости и произойти ее перелив.

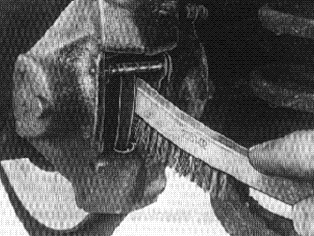

Очистите суппорт

Очень важно тщательно очищать суппорт, например, при замене колодок.Можно использовать проволочную щетку. Поставьте на свое место прокладки против визга для защиты пыльников поршней.

Устранение шума задних тормозов

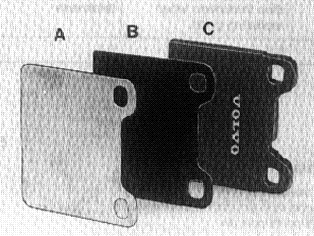

Для устранения визга или скрежета необходимо установить специальные прокладки следующим образом (см. иллюстрацию).А = прокладки для устранения визга из нержавеющей стали (номер детали 1 359 772-9). Установите ближе к поршню (две на суппорт).B = прокладки для устранения визга с покрытием (номер детали 1 228 590-4). Установите ближе к опорной пластине колодки (две на суппорт).C = опорная пластина колодки.

Примечание: Прокладка В против визга:

Смажьте прокладку с обеих сторон тонким слоем (около 0,1-0,2 мм) силиконовой смазки, номер детали 1 161 325-4.

Прокладка В против визга временно включена в комплект, номер детали 1 228 590-4. Эта прокладка будет со временем снята с производства и опорные пластины тормозных колодок будут иметь покрытие против визга.Поэтомув автомобилях с покрытием на опорных пластинах колодок: Используйте прокладку A против визга, смазанную силиконовой смазкой, номер детали 1 161 325-4.

В случае повышенного шума тормозов проверьте расположение поршня

Повышенный шум тормозов в автомобилях более раннего выпуска с отверстием в ободе поршня может быть устранен при установке поршня отверстием вперед.Используйте инструмент 🔧 JUSTERINGSVERKTYG (KOLV BROMSOK).

Примечание: На иллюстрации показана зеркальная проекция обода поршня на прокладке.

Осмотрите фрикционную поверхность диска и измерьте его толщину

Замените диск, если он сильно изношен, деформирован, имеет неравномерную толщину или другие дефекты.

Толщина тормозного диска (мм) Новый диск: Мин. рекомендуемая толщина диска при замене колодок; абсолютный мин. толщины.

Установите:

1. тормозные колодки
2. один шплинт и новый диск пружины
3. второй шплинт

Проверьте уровень в бачке тормозной жидкости. Несколько раз нажмите на педаль тормоза

Установите колеса по меткам

Затяните гайки пальцами, а затем затяните по диагонали моментом 85 Н·м

Примечание: См. Тормоза для более подробной информации о затяжке колесных гаек.
