Задние тормозные колодки, замена (2004)

Информация

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Освободите усилие стояночного тормоза

Освободите усилие стояночного тормоза, см.:Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСтояночный тормоз, регулировка

Снятие колес

Снимите колеса с обоих сторон.Установите 2 колесные гайки с обоих сторон и затяните их усилием от руки, чтобы оба тормозных диска на месте.

Снятие тормозных колодок

Примечание: Минимальная толщина для замены тормозных дисков должна быть 3,0 мм.

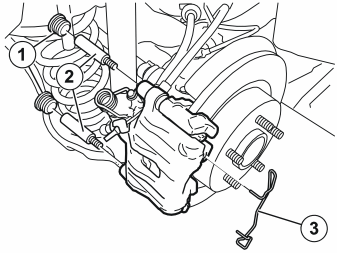

Снимите:

• пружина (3)
• защитные колпачки (1)
• Направляющие стержни (2). Пользуйтесь втулкой торцевого ключа на 7 мм.
• рычаг уравнителя тормозного привода. Подвесьте его так, чтобы он не был поврежден.
• тормозные колодки

Примечание: Не нажимайте на педаль тормоза когда тормозные подушки сняты.

Чистка рычага уравнителя тормозного привода

Очистите и проверьте рычаг уравнителя тормозного привода и манжету.Очистите и проверьте поверхности прилегания тормозных колодок в рычаге уравнителя тормозного привода и на его держателе.

Примечание: Если манжета повреждена, то загрязнение может проникнуть в цилиндр. Рычаг уравнителя тормозного привода должен быть заменен.

Проверка тормозного диска

Проверка фрикционной поверхности тормозного диска.На тормозном диске имеются следы перекоса, проверьте его биение.Для осуществления проверочного измерения заднего тормозного диска, см.:Чистка проверка и регулировкаТормозаТормоз колесТормоз задних колесЗадний тормозной диск, проверочное измерение.Замените тормозной диск, если на нем видны следы сильного износа, неровная толщина или другое.Замена заднего тормозного диска, см.:Снимание, замена и установкаТормозаТормоз колесТормоз задних колесЗадний тормозной диск, замена

Примечание: Минимальная толщина диска/предельная толщина перед заменой = 9,0 мм.

Минимальная рекомендуемая толщина диска при установке новых тормозных накладок 9,8 мм.

Установка тормозных колодок

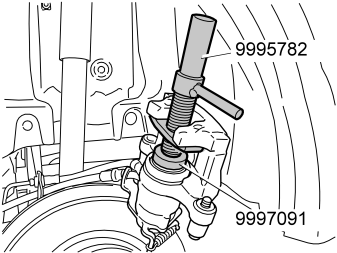

Прижмите на место поршень в цилиндр. Пользуйтесь: прессом вместе с ключом.Проверьте, чтобы защитная манжета была правильно установлена.

Установка тормозных колодок, продолжение

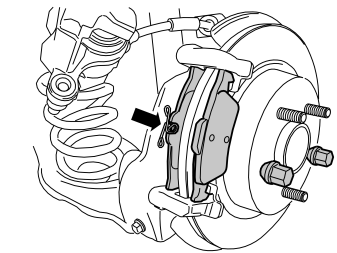

Установите на место новые тормозные колодки.

Примечание: Тормозные колодки с пружиной должны быть установлены к поршню рычага уравнителя тормозного привода.

Установка рычага уравнителя тормозного привода

Установите:

• рычаг уравнителя тормозного привода
• направляющие стержни (2). Затяните с усилием в 30 Нм.

Смажьте направляющие стержни силиконовой смазкой.

Примечание: Проверьте резиновые втулки направляющих стержней. Замените при необходимости.

Установите:

• защитные колпачки (1)
• пружина (3).

Проверка и регулировка

Нажмите на педаль тормоза несколько раз. Проверьте уровень тормозной жидкости в бачке. При необходимости долейте.Установка колес, см.:Снимание, замена и установкаАмортизация и колесаКолеса, шины, ступицыКолесаУстановка колесРегулировка стояночного тормоза, см.:Чистка проверка и регулировкаТормозаСтояночный тормозУстройство регулировки тормозов, механическоеСтояночный тормоз, регулировка
