Задние фонари, 5-дверные модели

Расположение фонарей

Начиная сверху, фонари расположены следующим образом:

1. 1 = Указатели поворотов
2. 2 2 = Стоп-сигнал
3. 3 = Задний фонарь
4. 4 = Фара заднего хода
5. 5 = Задний фонарь и ближний задний свет с левой стороны (только автомобили с левосторонним управлением).

Типы ламп смотрите в разделе "Технические характеристики".Лампы.

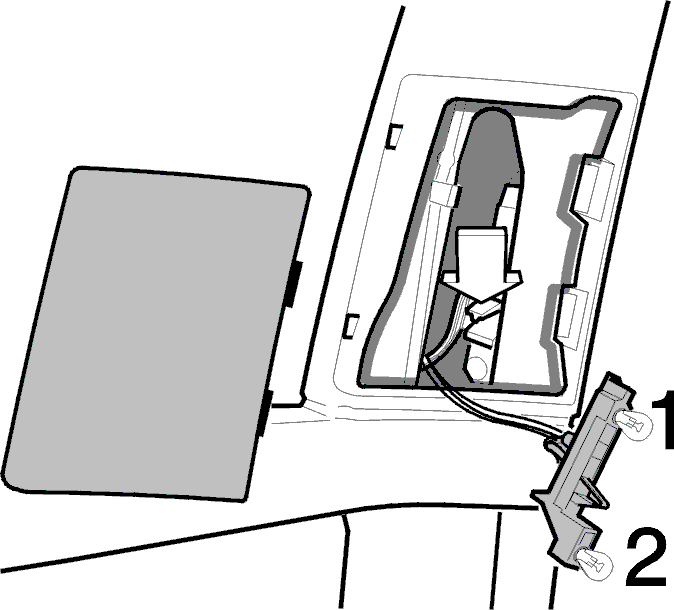

Замена лампы верхнего заднего фонаря

Лампы задней группы фонарей заменяются изнутри пассажирского салона.

• Откройте крышку с помощью плоской отвертки.
• Надавите на защелку вниз и вытащите патрон лампы.
• Замените перегоревшую лампу.
• Выполните сборку в обратной последовательности. Убедитесь, что защелки правильно закреплены за корпус фонаря.

Убедитесь, что все фонари работают.

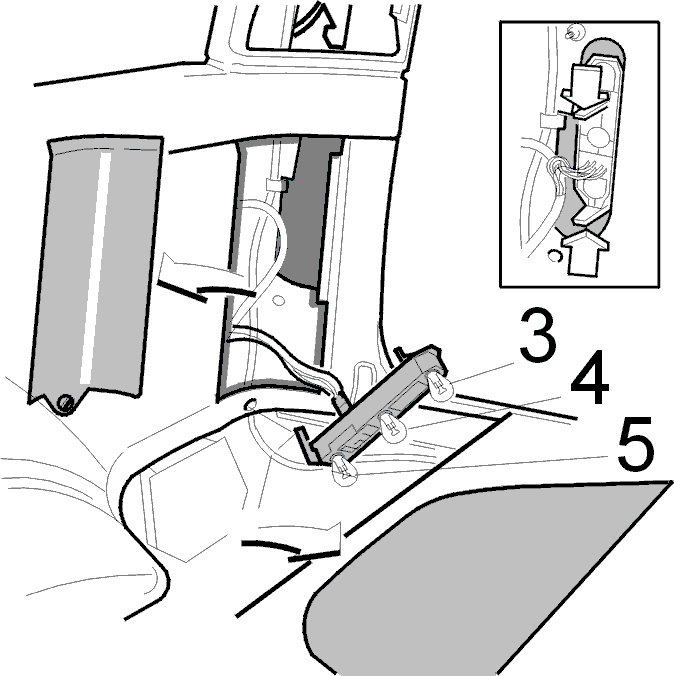

Замена ламп нижней задней группы фонарей

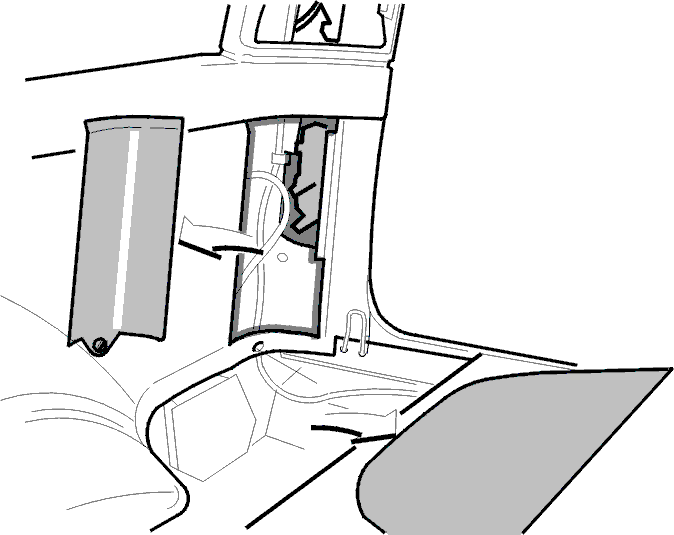

• Снимите покрытие пола в задней части.
• Поверните держатель крышки задней группы фонарей на четверть оборота и снимите крышку, для чего слегка надавите на нее вниз.
• Сожмите вместе две защелки и поднимите патрон лампы.
• Замените перегоревшую лампу.
• Выполните сборку в обратной последовательности.

Примечание: Убедитесь, что все защелки правильно зафиксированы.

Убедитесь, что все фонари работают.

Замена всей задней группы фонарей

В задней группе фонарей имеется верхний и нижний корпуса.

Примечание: Сначала всегда снимайте верхний корпус, так как он перекрывает нижний.

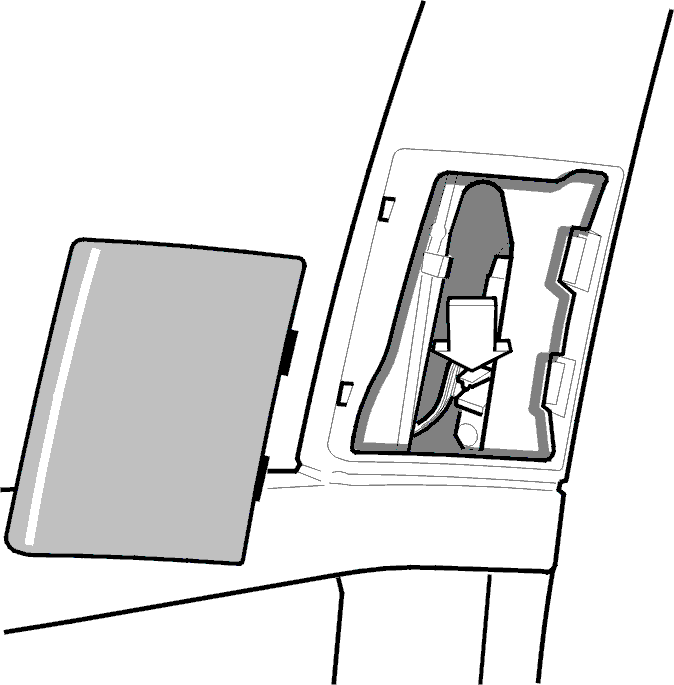

Замена верхней части задней группы фонарей

• Откройте крышку с помощью плоской отвертки.
• Надавите на защелку вниз и вытащите патрон лампы.
• Отвинтите две гайки крепления задней группы фонарей. Используйте длинную головку.
• Отсоедините разъем.
• Снимите заднюю крышку и очистите контактные поверхности кузова.
• Установите новую заднюю группу фонарей.
• Подключите разъем и закройте крышку.

Убедитесь, что все компоненты нормально встали на свои места.

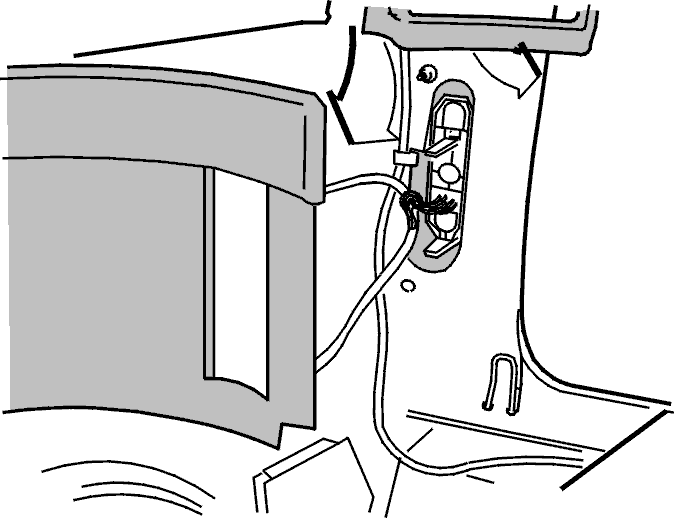

Замена нижней части задней группы фонарей

• Снимите верхнюю часть задней группы фонарей, смотрите операцию Замена верхней части задней группы фонарей.
• Снизимте панель пола и крышку задней группы фонарей в соответствии с операцией Замена ламп нижней задней группы фонарей.
• Сожмите две защелки вместе и вытащите патрон лампы.

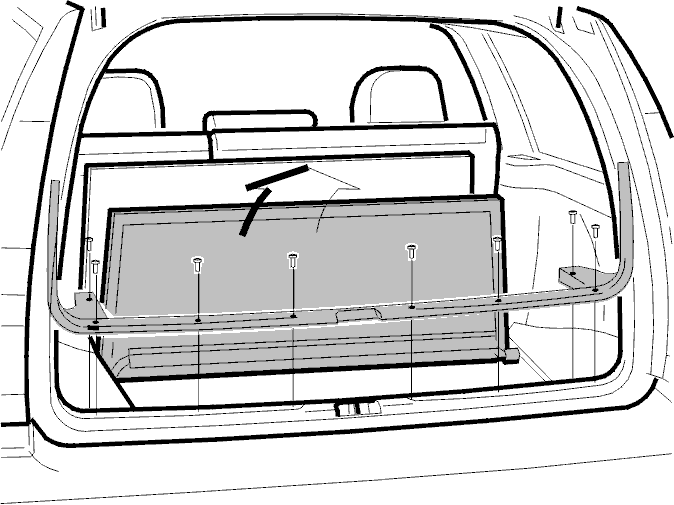

• Поднимите вверх панель пола и отвинтите стопор порога двери.
• Отвинтите панели крыши для отвинчивания гаек крепления задней крышки (используйте длинную втулку).

• Снимите заднюю группу фонарей и очистите контактные поверхности кузова.
• Установите новую заднюю группу фонарей.
• Подключите разъем и установите на место другие компоненты.

Убедитесь, что верхняя и нижняя части задней группы фонарей хорошо прилегают к корпусу.
