Задние фонари, 4-дверные модели

Расположение фонарей

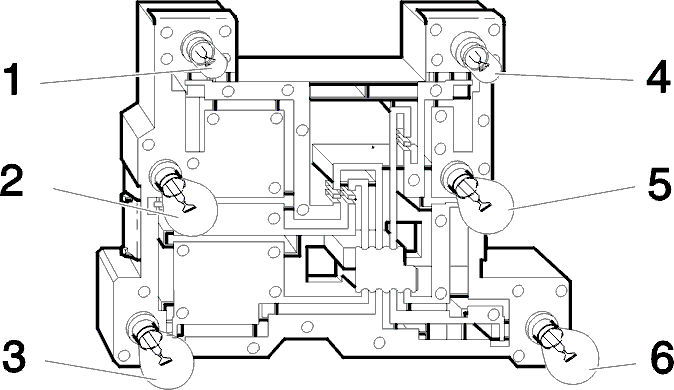

На рисунке показано расположение фонарей с левой стороны. Расположение с правой стороны является симметричным.Типы ламп указаны в разделе "Технические характеристики".Лампы.

1. 1 + 4 = Задний фонарь.
2. 2 = Задний фонарь.
3. 3 = Ближний задний свет, Только с левой стороны (только автомобили с левосторонним управлением).
4. 5 = Указатели поворотов.
5. 6 = Стоп-сигнал.

Замена ламп задней группы фонарей

Замените лампы задней группы фонарей со стороны багажника.

• Откройте крышку перед задней группой фонарей.
• Сожмите вместе пружинные зажимы и вытащите патрон лампы.
• Замените перегоревшую лампу.
• Выполните сборку в обратной последовательности.

Убедитесь, что все фонари нормально работают.

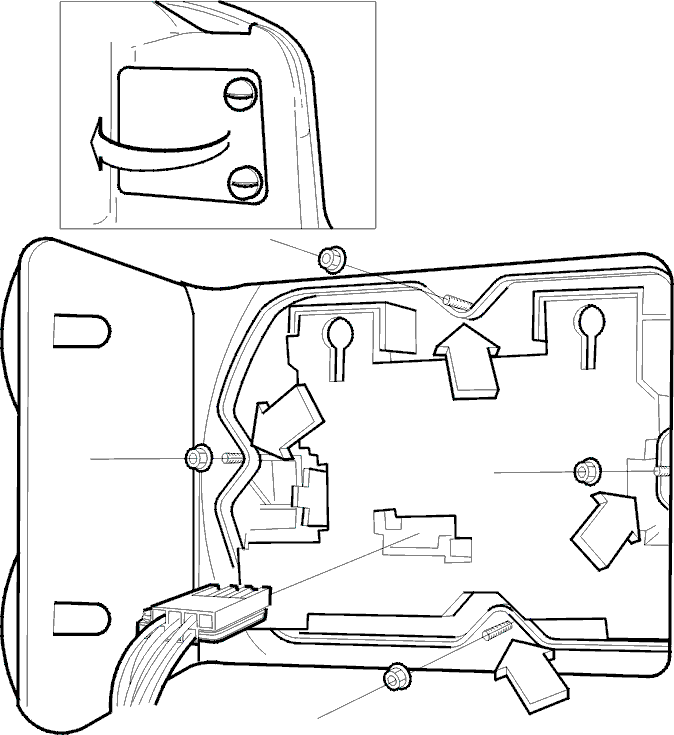

Замена всей задней группы фонарей

• Откройте крышку перед задней группой фонарей.
• Отсоедините разъем задней группы фонарей и разъем буксировочного крюка, если он установлен.
• Отвинтите четыре гайки крепления задней группы фонарей и вытащите фонари назад.
• Выполните сборку в обратной последовательности.

Примечание: Проверьте уплотнение и установите его при сборке.

Убедитесь, что все фонари работают.
