Задние фонари (1995)

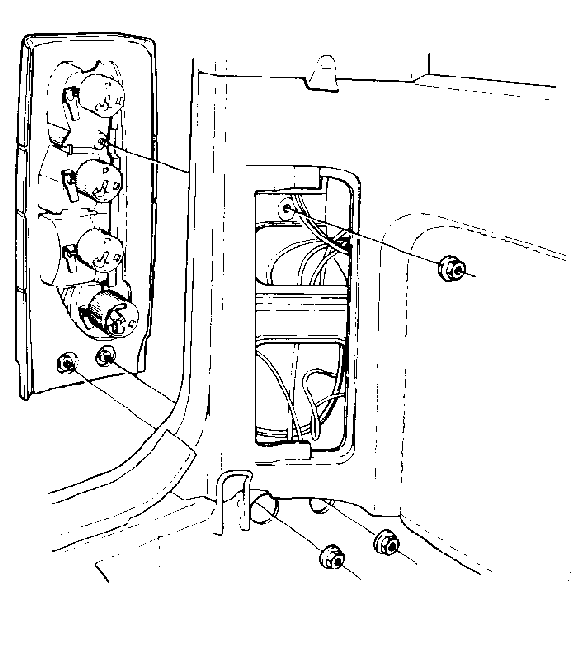

Задний блок-фонарь, замена 740/940/760/960, 5-дверные

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите крышку арки колеса
• Снимите крышку над держателями ламп
• Отверните 3 гайки крепления заднего фонаря
• Снимите задний фонарь и отсоедините провода от разъемов.
• Установите в обратном порядке. Перед затяжкой гаек проверьте посадку и уплотнение фонаря на кузове. Подсоедините провода в следующем порядке: сверху: серый, черный, зеленый (сине-зеленый), желтый (желто-красный) и красный (коричнево-белый). Убедитесь, что провода не зажаты между фонарем и корпусом.

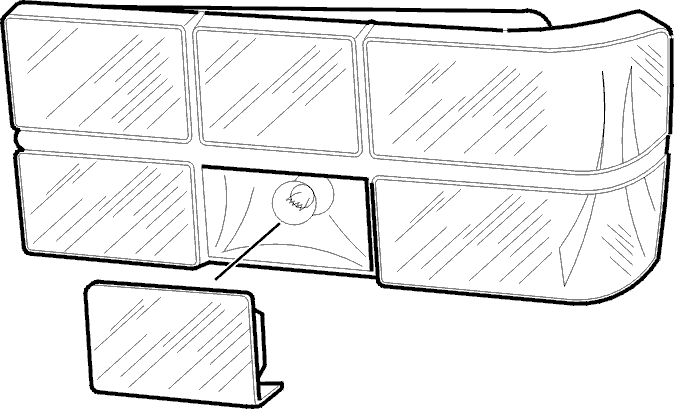

Рассеиватель фонаря света заднего хода, замена

• Снимите фонарь с автомобиля и осторожно зажмите в тисках.
• Очистите сжатым воздухом. Протирать отражатель можно только в исключительных случаях. Нельзя касаться пальцами поверхности отражателя!
• Герметик является вредным веществом. Учтите следующее: Не затвердевший герметик может оказывать раздражающее воздействие на кожу и глаза. Убедитесь в наличии хорошей вентиляции. Избегайте контакта с герметиком. При попадании герметика в глаза, промойте их водой в течение не менее 15 минут, а затем обратитесь к врачу.
• Положите широкий валик герметика вдоль кромок. Герметик не должен соприкасаться с отражателем
• Вдавите новый рассеиватель на свое место
• Убедитесь, что герметик прилегает к рассеивателю по всему его периметру
• Зафиксируйте с помощью липкой ленты. Дайте герметику затвердеть в течение 24 часов
• Соберите согласно замена 740/940/760/960, 5-дверные.

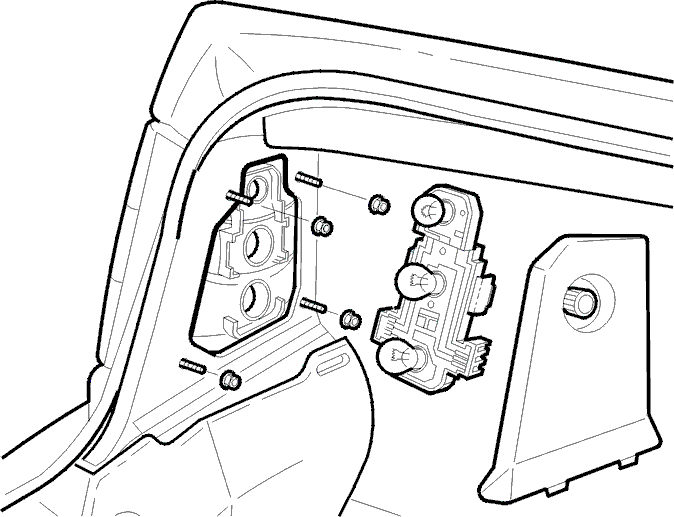

Задний блок-фонарь, замена 940/960

• Отсоедините отрицательный провод от аккумуляторной батареи
• Откройте багажник
• Откройте крышку соответствующего фонаря
• Отожмите фиксатор и выньте держатель ламп
• Если держатель не требует замены, его можно оставить висеть на проводах. Если держатель нуждается в замене, следует разъединить разъем

• Отверните 4 гайки крепления фонаря и выньте фонарь назад
• Установите в обратном порядке.

• Проверьте работоспособность всех ламп

Проверьте уплотнение и поставьте его при сборке.

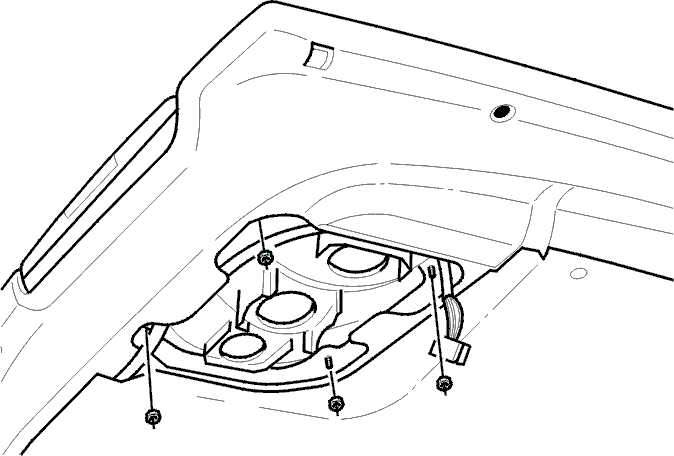

Высокорасположенный сигнал торможения, замена 4-дверные 940/960

• Отсоедините отрицательный провод от аккумуляторной батареи
• Снимите крышку
• Отожмите фиксатор и выньте держатель ламп
• Отсоедините провода
• Нажав на фиксатор, расположенный внизу посередине, снимите фонарь со стекла.

Установите в обратном порядке.

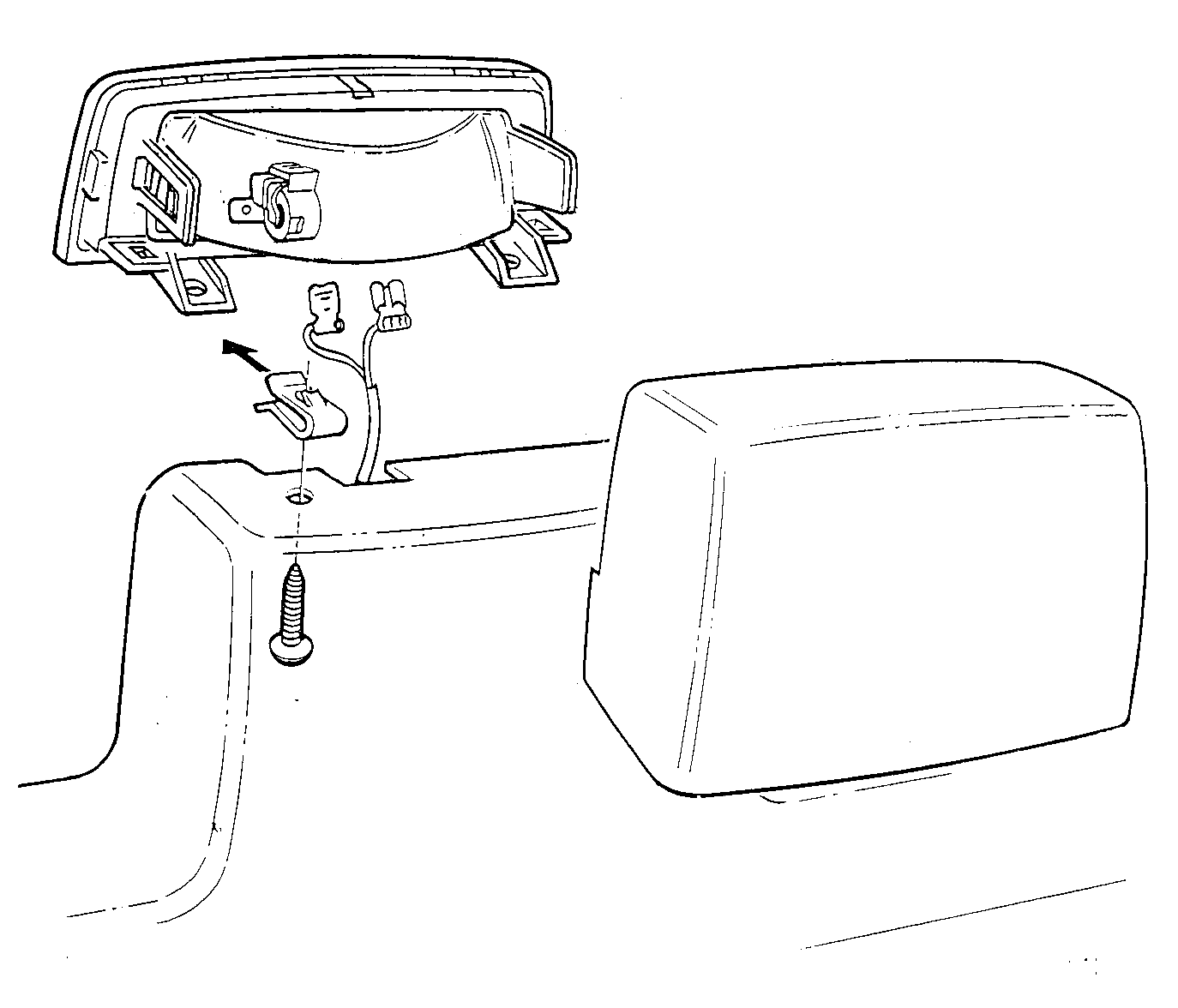

Высокорасположенный сигнал торможения, замена 5-дверные

• Отсоедините отрицательный провод от аккумуляторной батареи
• Стяните кожух прямо
• Отсоедините провода
• Выньте панель из багажного отделения, см. Руководство по ремонту: См. Руководство по ремонту: Раздел 8, (82-86, 88), Кузов 700/900, 1982-.
• -Выверните два винта крепления держателя ламп
• Снимите скобы с держателя лампы.
• Установите в обратном порядке.

Приклеивание держателей высокорасположенного сигнала торможения

• Наждачной бумагой подровняйте поверхность сопряжения держателя (4)
• Тщательно очистите соответствующую поверхность стекла и напылите грунтовку
• Нанесите тонкий слой клея на поверхность сопряжения держателя
• Установите корпус фонаря на держатель на заднем стекле
• Немного отведите корпус фонаря (2) и вдавите держатель прямо в канавку в корпусе до упора (3).
• Выровняйте держатель и плотно прижмите его к стеклу (4). С силой прижимайте в течение не менее одной минуты.

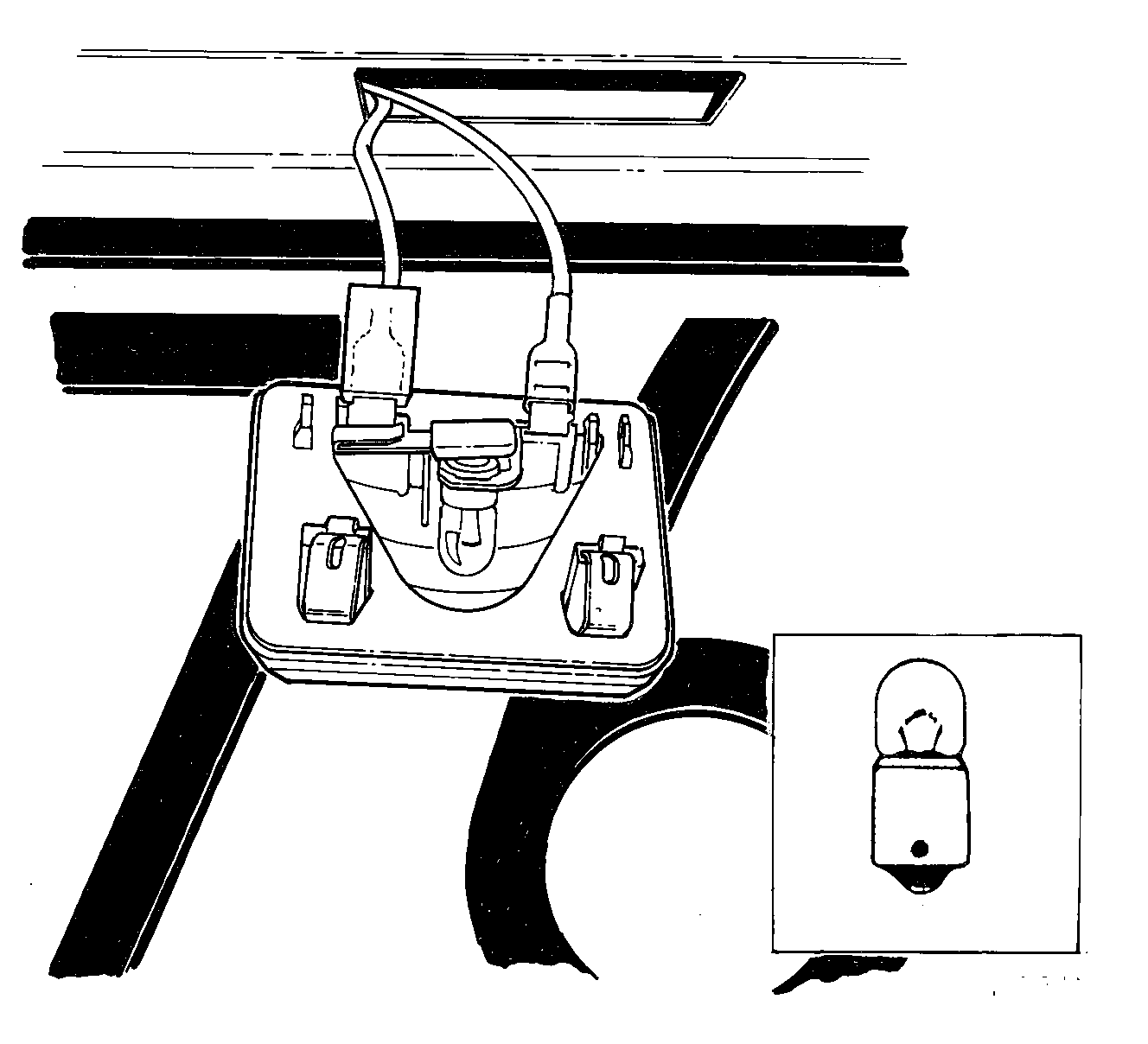

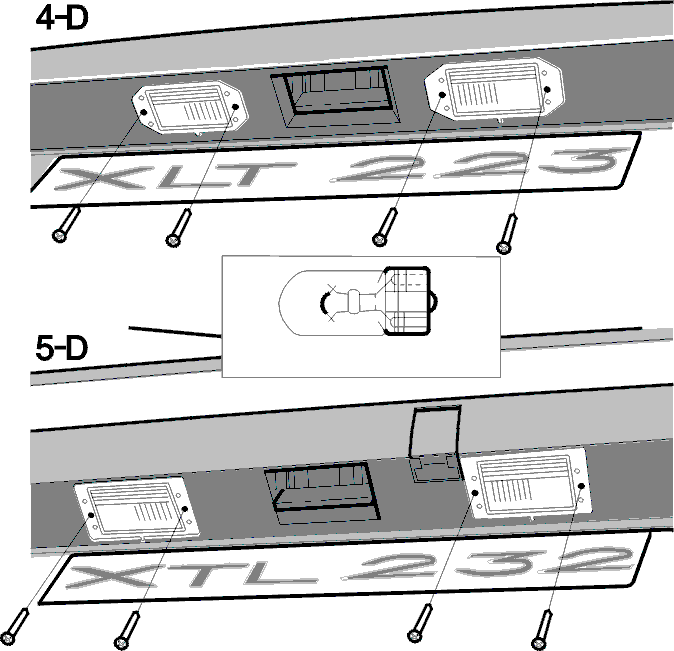

Фонари освещения номерного знака, замена 4-дверные и 780

• Отсоедините отрицательный провод от аккумуляторной батареи
• Оттяните корпус фонаря назад, пока не освободится второй край. Отсоедините провода
• Установите в обратном порядке.
• Проверьте.

Фонари освещения номерного знака, замена 5-дверные

• Отсоедините отрицательный провод от аккумуляторной батареи
• Выверните винты крепления корпуса фонаря
• Снимите рассеиватель
• Выньте лампу
• Снимите панель с двери задка
• Отсоедините провода
• Отожмите защелки и выньте держатель лампы.
• Установите в обратном порядке.
• Проверьте.

Замена ламп и рассеивателей 960 1995-

• -Выверните два винта TORX крепления рассеивателя
• При помощи плоской отвертки аккуратно снимите рассеиватель
• Выньте дефектную лампу из патрона
• Замените лампу
• Проверьте.
• Замените рассеиватели с трещинами
• Не затягивайте винты слишком сильно, поскольку рассеиватели изготовлены из пластмассы.

При замене корпуса фонаря воспользуйтесь Руководством по ремонту: Раздел 8 (82-86, 88), Внутренние элементы, внешние элементы, 700/900, 1982-, Снятие ручки багажника или двери задка.
