Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (04-) | — | 2004–2012 |
| V50 | — | 2004–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Объяснение размеров
Размеры в таблице приведены следующим образом:Символ номер 1 означает, что измерение выполнено от центра.Символ номер 2 означает, что измерение выполнено от одного края.
Символ номер 3 означает, что измерение выполнено от отметки отреза. Измерения выполнены от нижнего края углубления. Смотрите иллюстрацию.Если показан только один символ точки измерения, символ применим к обеим точкам измерения. В противном случае символы на иллюстрации показаны на каждой стороне измерения.

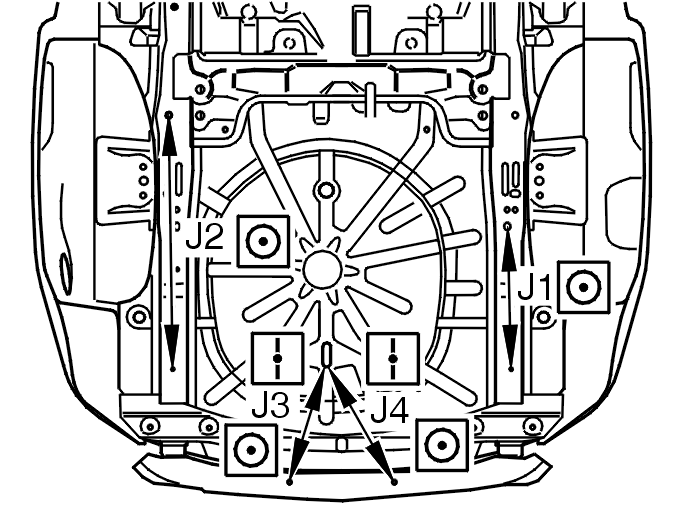

J1 = 415 ммJ2 = 727 ммJ3 = 351 ммJ4 = 387 мм

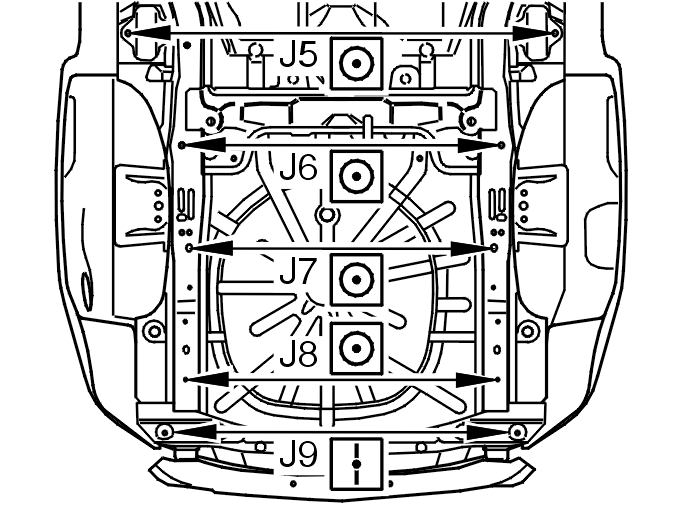

J5 = 1324 ммJ6 = 988 ммJ7 = 940 ммJ8 = 964 ммJ9 = 1042 мм
