Заднее сиденье, заземление

Отсоедините отрицательную клемму аккумулятора

Отсоедините отрицательную клемму аккумулятора, см. VIDAРемонт и установкаФункциональная группа 31Замена аккумулятора.

Снятие левой подушки

Наклоните подушку спинки заднего сиденья вперед.Захватите боковую подушку как можно ближе к креплению.Потяните боковую подушку, чтобы она освободилась.Поднимите боковую подушку и выньте из нижнего крепления.

Снятие спинки сиденья с левой стороны

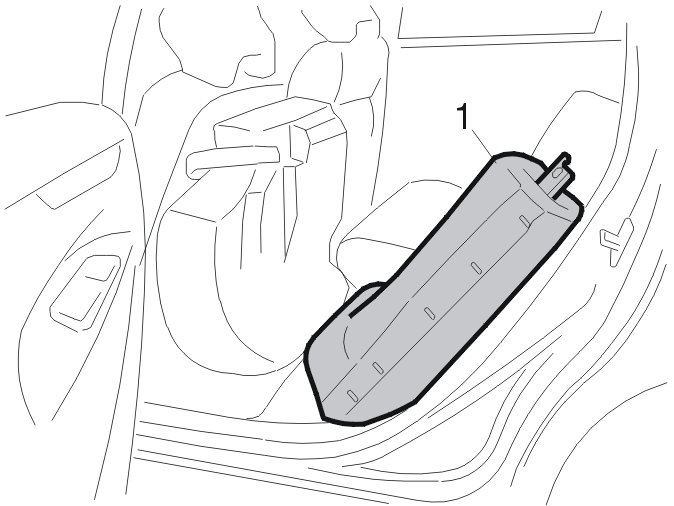

Отведите вверх подушку спинки сиденья.Отсоедините разъем натяжного устройства ремня безопасности возле наружного крепления спинки сиденья.Снимите зажимное кольцо и шайбу, удерживающие замок ремня безопасности в нужном месте.Выверните винт, удерживающий подушку спинки сиденья.Снимите подушку спинки сиденья. Расположите подушку спинки сиденья в проеме двери, чтобы получить доступ к заднему краю подушки спинки сиденья (1) снаружи.

Открытие доступа к задней пластине

Снимите:

• пять серповидных зажимов с нижней стороны подушки
• направляющую внутреннего крепления подушки.

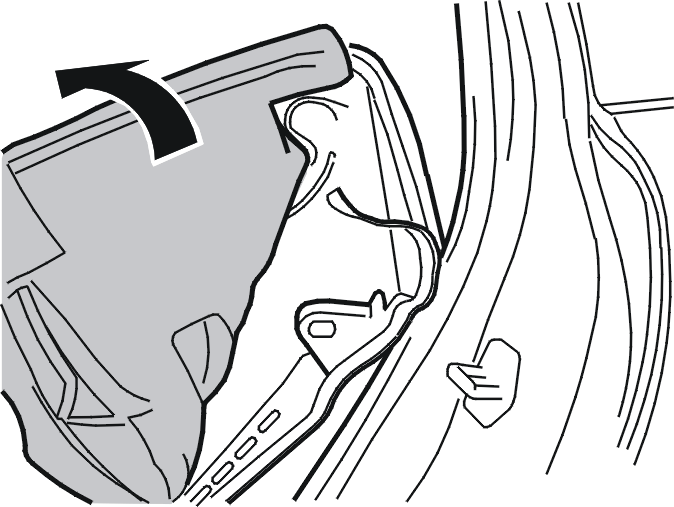

Откройте застежку "молния" на внутреннем крае обивки спинки сиденья.Сдвиньте обивку и набивку в сторону, чтобы получить доступ к зажиму, удерживающему кабель натяжного устройства ремня безопасности.Выньте кабель из зажима.

Установка провода заземления в задней пластине

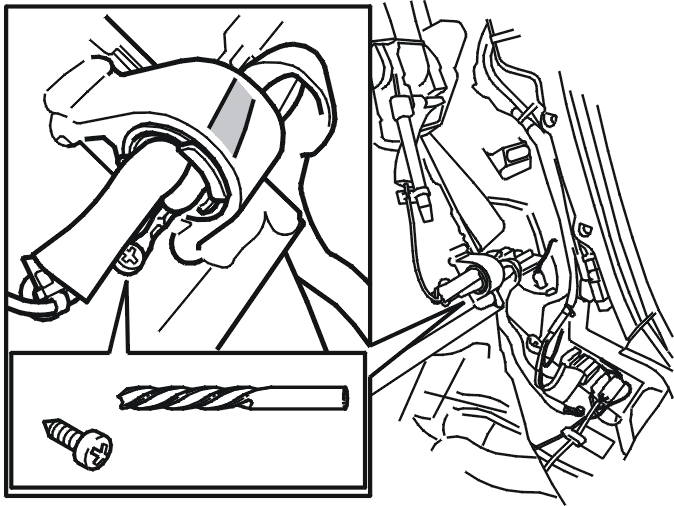

Просверлите 5 мм отверстие в пластине между крышкой крепления спинки сиденья и зажимом кабеля натяжного устройства ремня безопасности.Отверстие должно быть расположено приблизительно в 15 мм от зажима.Уберите стружки.

Заголовки списка:

• провод заземления с винтом. Проложите провод заземления вдоль имеющегося кабеля через обивку спинки сиденья
• кабель натяжного устройства ремня безопасности в зажим.

Установка подушки спинки сиденья

Сдвиньте набивку и обивку обратно на место.Закройте застежку "молния" на внутреннем крае обивки спинки сиденья.

Заголовки списка:

• направляющую внутреннего крепления подушки
• внутренний серповидный зажим и кольцо ленты ремня безопасности
• оставшиеся серповидные зажимы
• подушку спинки сиденья. Затяните до 48 Н·м.

Подсоедините разъем натяжного устройства ремня безопасности.Установите ленту замка ремня безопасности.

Подсоединение провода заземления к кузову

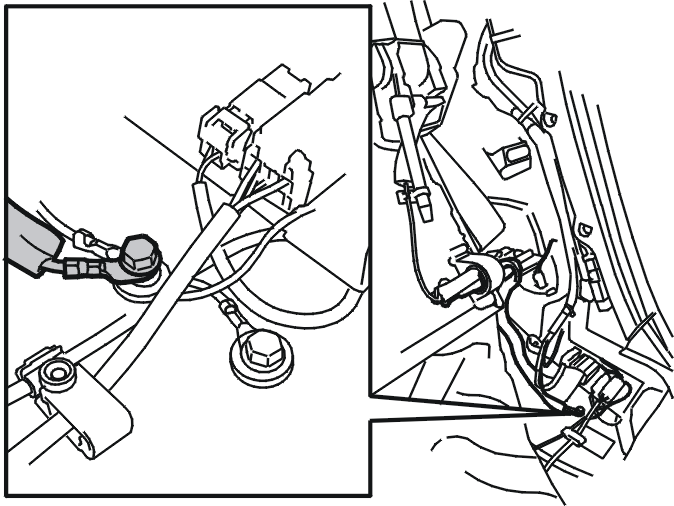

Отведите вверх изоляционную панель под задним сиденьем.Выверните задний винт заземления.Установите провод заземления вместе со снятой проводкой. Используйте новый винт из комплекта. Затяните винт. Затяните до 10 Н·м.Отведите изоляцию назад на место.Отведите заднее сиденье обратно на место.Подсоедините отрицательную клемму аккумулятора, см. VIDAРемонт и установкаФункциональная группа 31Замена аккумулятора.Выбросьте излишний материал из комплекта.
