Заднее сиденье, 5-дверные (1991, 1992)

Обивка и набивка подушки сиденья, замена

Обивка.Наклоните вперед подушку сиденья и выверните винты ее крепления.Положите подушку на чистый стол.

Выньте заглушки в задней части.

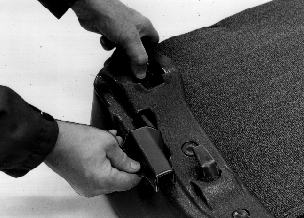

• Нажмите посередине, поверните на 1/4 оборота и выньте.

Снимите ручку фиксатора.Снимите боковые панели с обеих сторон.

Снимите обивку с рамы.

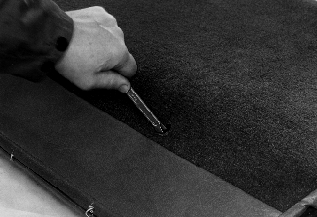

• Срежьте скобы.
• Отсоедините крючки обивки.

Снимите крышки петель.

Снимите крючки обивки.

• Извлеките струну с открытой стороны.

Снимите обивку.

• Снимите скобы крепления обивки к раме.

Переставьте стержни на новую обивку.

Набивка:Снимите крепежные скобы.

• Переставьте их на новую набивку.

Установите подушку сиденья.Наденьте и закрепите обивку.Поставьте боковые панели.

Установите ручки фиксаторов.

• При установке ручки на свое место отожмите защелку.

Установите подушку сиденья

Обивка и набивка спинки сиденья, замена

Наклоните вперед:

• подушку сиденья.
• спинку сиденья.

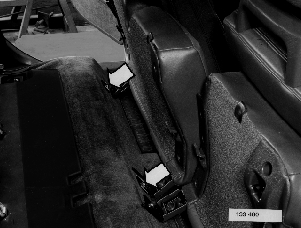

Снимите пружину фиксатора посередине.

Вытяните подпружиненный палец.

• Воспользуйтесь плоскогубцами. Вставьте и поверните.
• Снимите спинку сиденья.

Снимите спинку сиденья.

Снимите:

• защитную рамку вокруг ручки.
• боковую панель.
• боковой фиксатор.
• защитные накладки по углам.
• обивку подголовника.

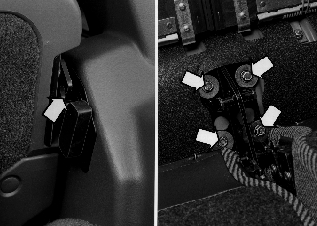

Отверните винты крепления к полу на 4 оборота.Выньте пластину.

Отверните гайку подлокотника.Доступ к гайке осуществляется через отверстие с задней стороны спинки.

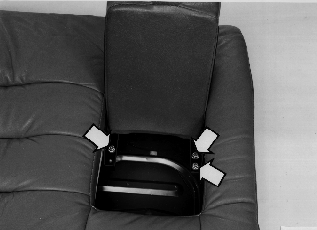

Снимите крышку в нише подлокотника.

• Отожмите крышку внутрь и потяните вверх (крепится с помощью крючков с обратной стороны).

Снимите подлокотник.

Снимите скобы и выньте струну из обивки:

• вокруг ниши подлокотника.
• у нижней кромки ниши.
• сбоку от ниши.

Снимите обивку.Освободите и крючки обивки посередине.При необходимости замените набивку.Обивка подлокотника, замена.Если заменяется только подлокотник или его обивка, то спинку сиденья снимать не нужно.

Ослабьте винты петель дверей.Поверните и снимите скобы.Переставьте струны на новую обивку.Снимите и замените обивку.

Обивка.

Наденьте обивку

Вставьте и закрепите струны.Установите:

• подлокотник.
• пластмассовую крышку

Примечание: Закрепите наружную часть петли на струнах обивки спинки сиденья.

Закрепите подлокотник на своем месте с обратной стороны.(Чтобы гайка не соскочила, закрепите ее в гаечном ключе с помощью бутиловой ленты.)

Установите пластину узла крепления к полу.Затяните винты.

Установите:

Установите спинку в автомобиле.

Примечание: Не забудьте поставить пружину фиксатора в крепление к полу.

Проверьте/отрегулируйте центральный узел крепления спинки сиденья к полу.Убедитесь, что защелка расположена на высоте, соответствующей положению пальца фиксатора (см. иллюстрацию).При необходимости выполните регулировку путем перемещения центрального узла крепления к полу вверх или вниз.

• обивку подголовника.
• защитные накладки по углам.
• боковой фиксатор.
• боковую панель.
• защитную рамку вокруг ручки.
