WHIPS (1999, 2000)

Подготовка

Снимите:

• сиденье из автомобиля. См. Установка и снятие сидений с механическим приводом
• ручку поясничной опоры. См. Ручка регулировки поясничной опоры, замена
• ручку регулировки положения спинки сиденья. См. Ручка регулировки положения спинки сиденья

Замена WHIPS

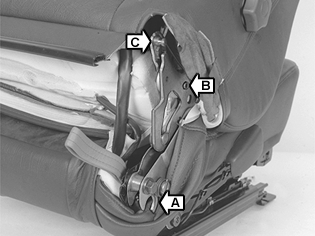

Если указатель В не исправен:Закрутите регулятор спинки сиденья как можно дальше вперед.Отпустите механизм складывания А. Наклоните спинку сиденья вперед.Отсоедините пружину С.

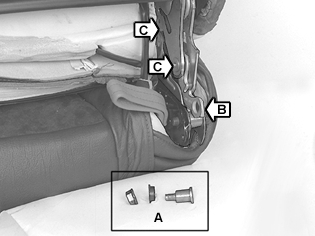

Снимите:

• индикаторный штифт или его остатки
• одну гайку с каждой стороны.

• один вал / винт с каждой стороны
• скользящую шайбу.

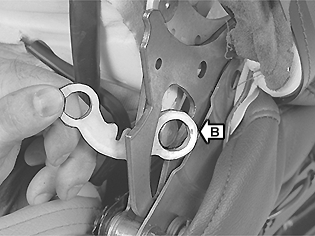

Используйте отвертку для поднятия и отделения крепления у С для того, чтобы отогнуть сегмент В.

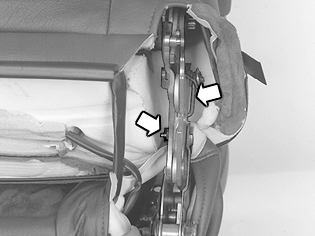

Снимите сегмент: поверните и отогните его.

Примечание: Сегмент может быть снят только когда он находится в определенном положении.

Замените сегмент.

Установите:

В обратном порядке.

Примечание: Гайка должна быть затянута. Затяните до 17 Н·м ± 1 Н·м.

Примечание: Скользящая шайба должна быть правильно расположена.

После установки убедитесь в том, что индикаторный штифт не поврежден и правильно установлен.
