Выравниватель давления, обогреватель охлаждающей жидкости двигателя, замена

Общая информация

Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Осторожно: В автомобилях с топливным насосом, установленным в задней части, убедитесь, что угол между стороной всасывания и стороной давления не менее 15 градусов по отношению к нижней поверхности пола. См. метод в VIDA для топливного насоса обогревателя охлаждающей жидкости двигателя, замена.

Снятие обогревателя охлаждающей жидкости двигателя

Модельные годы 1999 -2001
Чтобы заменить обогреватель охлаждающей жидкости двигателя, см. VIDA:Ремонт и установкаФункциональная группа 87Обогреватель охлаждающей жидкости двигателя, замена.

Модельный год 2002-
Чтобы заменить обогреватель охлаждающей жидкости двигателя, см. VIDA:Ремонт и установкаФункциональная группа 87Обогреватель охлаждающей жидкости двигателя, замена.

Замена выравнивателя давления

Модельный год 1999-
Чтобы заменить выравниватель давления, см. VIDA:Ремонт и установкаФункциональная группа 87Сопло впрыска топлива/электродвигатель вентилятора/выравниватель давления, замена.

Примечание: Убедитесь, что трубы и крепления выравнивателя давления зажаты должным образом, так, что он не может двигаться.

Снятие заднего сиденья, подушки сиденья S60/S80

Чтобы снять подушку сиденья, правую спинку сиденья и правую боковую подушку, см. стандартные методы в VIDA.

Снятие заднего сиденья, подушки сиденья V70 (-00)/V70 XC (01-)

Чтобы снять подушку правого сиденья, правую спинку сиденья и правую боковую подушку, см. стандартные методы в VIDA.

Подготовка

Снимите:

• звукоизоляцию
• крышку над блоком топливного бака, 4 гайки.

Очистите участок вокруг топливного соединения на обогреватель охлаждающей жидкости двигателя.Расположите бумагу вокруг этого участка, чтобы предотвратить разливание топлива.Отсоедините топливное соединение на обогреватель охлаждающей жидкости двигателя. Вдавите защелку, одновременно вытягивая вверх топливный шланг.Расположите топливный шланг перед прилегающим топливным соединением.

Проверка и замена всасывающего шланга и блока топливного бака

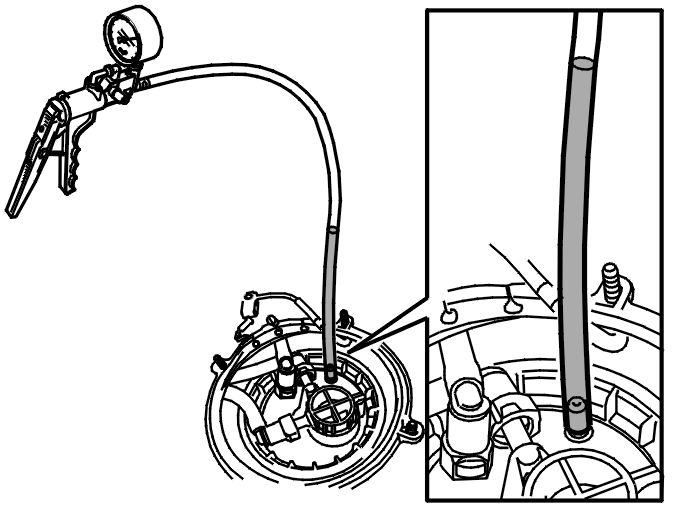

Подсоедините прозрачный шланг от тестера крышки заливной горловины топливного бака 999 5757. Смотрите иллюстрацию.Убедитесь, что топливный шланг, который спускается к баку, правильно расположен. Он не должен находиться над пластмассовой поверхностью на топливном штуцере. Если это так, осторожно вбейте топливный шланг вниз, пока он не достигнет низа.Поднимите уровень топлива приблизительно на 20 cм. Через некоторое время проверьте на наличие пузырей в прозрачном шланге. Смотрите иллюстрацию.Если пузырейнет:Всасывающий шланг и его поверхность у блока топливного бака загерметизированы.Устраните разрежение при помощи ручки на инструменте. Отсоедините прозрачный шланг от блока топливного бака.Переходите к этапу 10.Если пузыриимеются:Всасывающий шланг или его поверхность не загерметизированы у блока топливного бака.Устраните разрежение при помощи ручки на инструменте. Отсоедините прозрачный шланг от блока топливного бака.Продолжайте выполнением этапов 8 и 9.

Снятие всасывающего шланга

При помощи круглогубцев или подобного инструмента осторожно потяните вверх всасывающий шланг, не повредив при этом топливный штуцер на блоке топливного бака

Установка нового всасывающего шланга

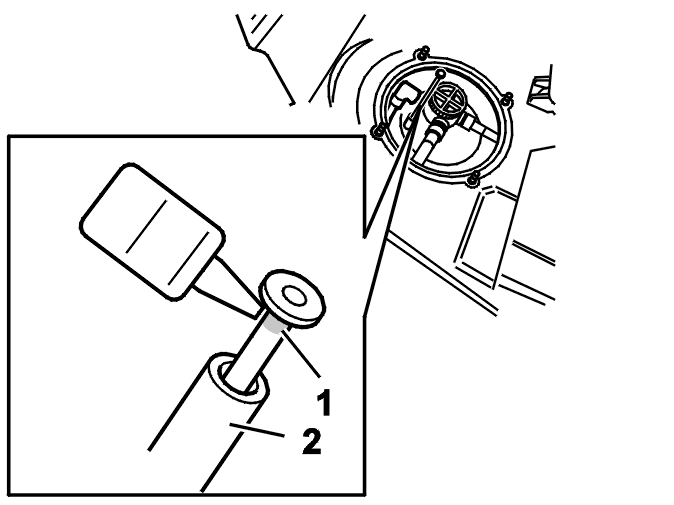

Очистите поверхности.Нанесите немного силиконового уплотнения вокруг металлической поверхности в верхней части всасывающего шланга (1). При помощи резиновой киянки осторожно вбейте всасывающий шланг вниз так, чтобы его металлическая поверхность была расположена вплотную к топливному штуцеру на блоке топливного бака (2).Удалите все остатки силикона.

Примечание: Убедитесь, что силикон не попал в отверстие всасывающего шланга!

Проверьте функционирование. См. проверка и замена всасывающего шланга и блока топливного бака (этап 7).

Завершение

Установите топливный шланг.

Проверьте работу обогревателя. См. VIDA:Ремонт и установкаФункциональная группа 87Обогреватель охлаждающей жидкости двигателя, проверка работы.

Установите:

• крышку над блоком топливного бака при помощи 4 гаек
• звукоизоляцию
• заднее сиденье.

Подготовка

Снимите крышку (1) и 7 винтов (2) под двигателем. Смотрите иллюстрацию.

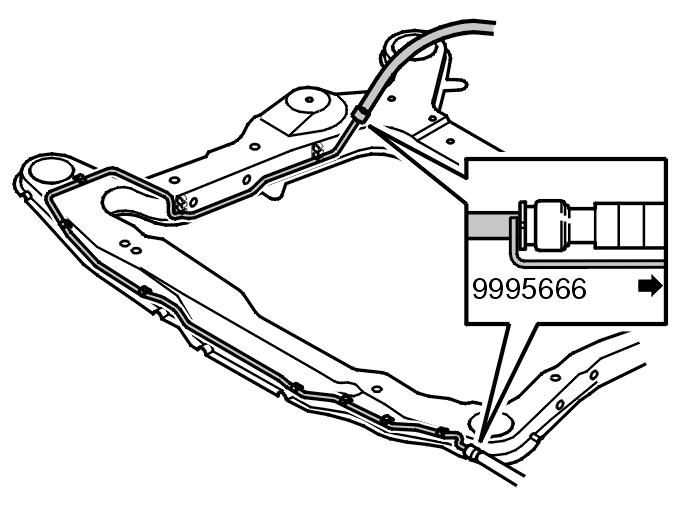

Снимите быстросъемный соединитель на задней стороне подрамника. Используйте гаечный ключ 999 5666. См. иллюстрацию-вставку.

Установка пластмассовой трубы

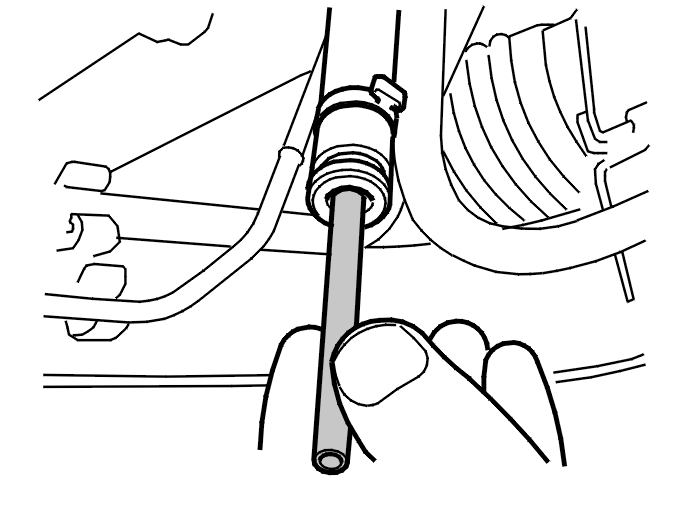

Вдавите пластмассовую трубу в секцию топливного шланга так, чтобы она не торчала.Установите быстросъемный соединитель.Проверьте работу обогревателя. См. VIDA:Ремонт и установкаФункциональная группа 87Обогреватель охлаждающей жидкости двигателя, проверка работы.Установите крышку под автомобилем.
