Выпускной коллектор выхлопных газов, замена (D24, D24T, D24TIC)

Снятие элементов

Отсоедините:

• провод заземления от аккумуляторной батареи.
• воздушный фильтр и шланг.
• шланг предварительного нагрева
• шланг с промежуточного охладителя (D 24 TIC).
• шланг для вентиляции картера.

Отсоедините:

• шланги с ввода компрессора и предохранительный клапан. концы заглушек (D 24 T).

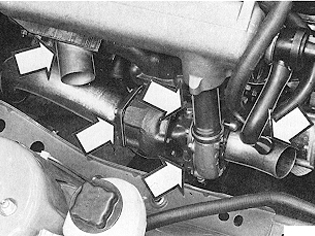

• выхлопная труба турбокомпрессора (смажьте резьбу защитным средством). Также отсоедините от нижней опоры (отъедините от поперечины коробки передач и соединительных муфт).
• трубопровод подачи масла и обратная магистраль от турбокомпрессора. Концы заглушек (D 24 T).
• панели предварительного нагрева.

Удаление выпускного коллектора

Удалите прокладки с головки цилиндра (12 болтов и шайб).Удалите турбокомпрессор из коллектора (D 24 T/TIC).Снимите выпускной коллектор.

Разделение деталей

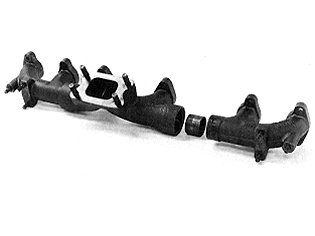

Для замены деталей выпускного коллектора: Отделите выпускной коллектор пластиковым молотком.

Примечание: Не отделяйте детали, если намерены поставить заново тот же самый коллектор.

Сборка выпускного коллектора.

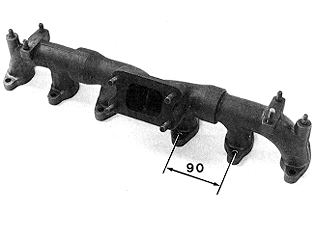

Проверьте, все ли детали свободны от сажи.Смажьте поверхности.Поместите фланцы на уровне поверхностей.Простучите коллектор для достижения разделения в 90 мм (3,54 дюйм) между серединами отверстий для болтов. (Не забудьте распорные кольца). Проверьте ровность на головке цилиндра и отрегулируйте при необходимости.Проверьте/прочистите все поверхности прокладок и уплотнений.

Установка турбокомпрессора

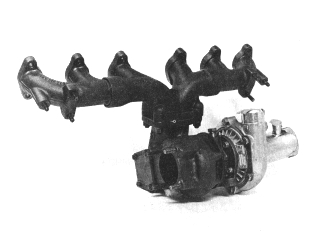

Установите турбокомпрессор на выпускной коллектор.Используйте уплотнение и новые гайки.Момент затяжки до 60 Нм (43 фут фунт).

Установка прокладок

Установите прокладки на головку цилиндров.

Примечание: Поднятая секция прокладки должна быть обращена наружу в сторону выпускного коллектора.

Стальные углу на передних трех прокладках должны быть обращены вперед.

Установка выпускного коллектора

Установите выпускной коллектор.Выровняйте трубки компрессора (D 24 T). Используйте новые гайки.Втолкните трубу компрессора в турбокомпрессор (D 24 T).

Установка труб

Установите трубопровод подачи масла и обратную магистраль на компрессор (D 24 T/TIC).Перед подключением удалите все заглушки.Используйте новые прокладки.

Элементы сборки

Установите пластины предварительного нагрева.Подсоедините выхлопную трубу к турбокомпрессору и впускному коллектору. Используйте новую прокладку и смажьте защитным средством резьбу.

Сборка выпускной трубы.

Установите заново выпускную трубу снизу автомобиля.Закрепите болт в кронштейне коробки передач. Момент затяжки до 25 Нм (18 ft. lbs.). Затяните болты на соединениях.

Установка элементов

Подсоедините:

• шланг предохранительного клапана (D 24 T).
• шланг с промежуточного охладителя (D 24 TIC).
• шланг для вентиляции картера.
• воздушный фильтр с заборным шлангом.
• (шланг предварительного нагрева).

Подсоедините аккумуляторную батарею.
