Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (-06) | B6294S2 | 2002–2006 |
Специальные инструменты
- 🔧 FIXTUR (UNIVERSAL/VÄXELLÅDOR)
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

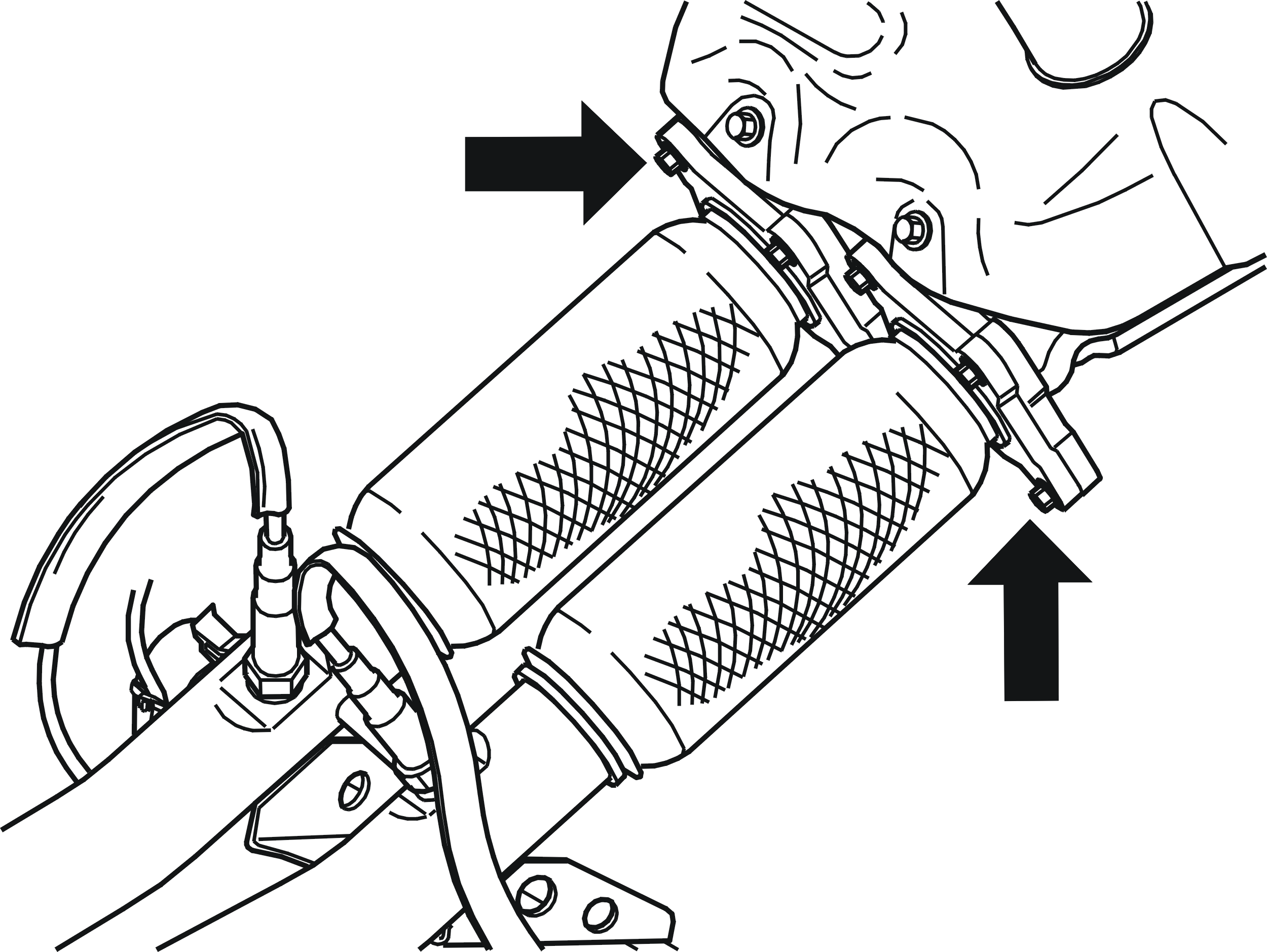

Разъединение системы выпуска выхлопных газов
Снимите:
- нижнюю крышку двигателя
- гайки в том месте, где разделяются коллектор и передняя система выпуска выхлопных газов
- винты переднего элемента SIPS (Система защиты при боковом ударе).
Отсоедините тормозную трубу от зажимов на элементе SIPS (Система защиты при боковом ударе).Снимите систему выпуска выхлопных газов с коллектора.Оставьте систему выпуска выхлопных газов лежать на задних элементах SIPS (Система защиты при боковом ударе).
Снятие нагреваемых датчиков кислорода
Отсоедините разъемы нагреваемых датчиков кислорода.
Снимите:
- ленточный хомут шланга усилителя на реактивной тяге
- реактивную тягу
- шланг предварительного нагрева.
Отсоедините проводку нагреваемых датчиков кислорода от зажимов и хомута.Снимите нагреваемые датчики кислорода.

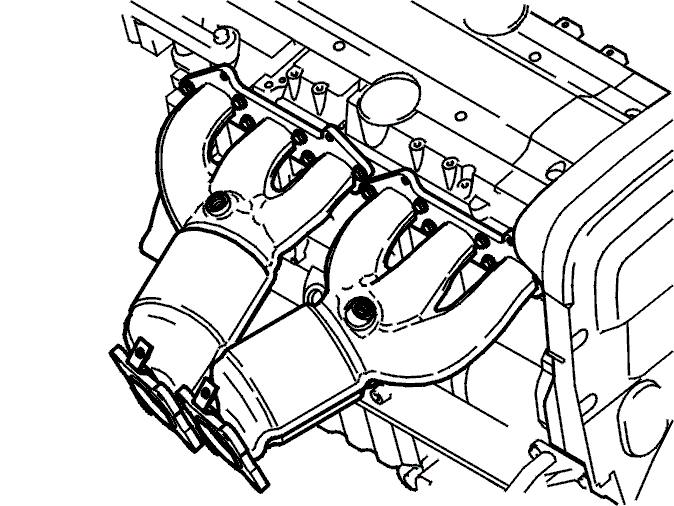

Снятие коллектора
Снимите теплоизоляционный щиток над коллектором.
Примечание: Очистите резьбу и покройте открытую часть резьбы антикоррозийным составом перед началом снятия.
Снимите гайки крепления коллектора на двигателе.Стяните и поднимите коллектор.
Очистка
Снимите прокладки.Тщательно очистите поверхности прокладки. Используйте лезвие бритвы или скребок для прокладок.Убедитесь, что все шпильки в головке цилиндров затянуты. Затяните до 20 Н·м.
Установка коллектора
Примечание: моменты затяжки смотрите в Момент затяжки.
Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.
Установка коллектора
Установите новые прокладки.Смажьте резьбу на болтах и нагреваемых датчиках кислорода перед установкой. Используйте пасту 116 1408.
Установите
- коллектор. Используйте новые гайки. Затяните до 25 Н·м
- теплоизоляционный щиток
- нагреваемые датчики кислорода. Затяните до 45 Н·м.
Подсоедините разъемы нагреваемого датчика кислорода.
Установка системы выпуска выхлопных газов
Установите новые прокладки на фланцы коллектора.Подсоедините переднюю выхлопную трубу к коллекторам.Смажьте резьбу. Используйте новые гайки. Затяните до 25 Н·м.Вдавите тормозную трубу в зажим на переднем элементе SIPS (Система защиты при боковом ударе).Прижмите вверх и установите передний элемент SIPS (Система защиты при боковом ударе). Затяните до 25 Н·м.Установите нижнюю крышку двигателя.
Завершение
Установите:
- проводку нагреваемых датчиков кислорода, используя зажим и хомут
- шланг предварительного нагрева
- реактивную тягу.
Установите шланг усилителя на реактивную тягу, используя ленточный хомут.Выполните дорожное испытание двигателя.Проверьте на наличие утечек.
