Выключатель стеклоочистителя и/или индикатора направления

Снятие выключателя стеклоочистителя

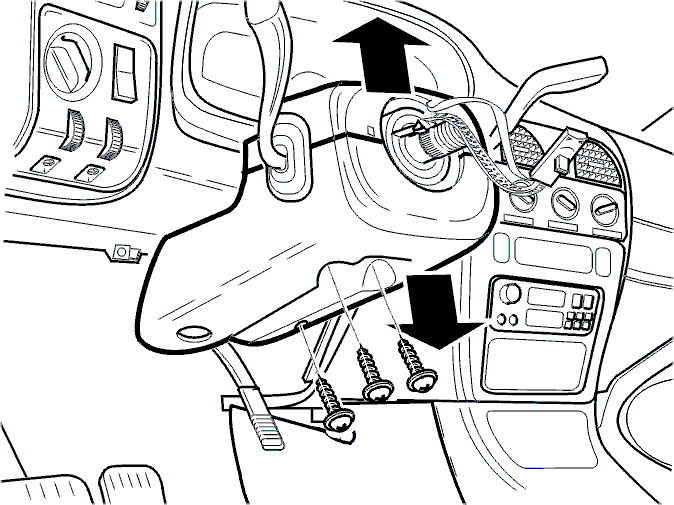

Снимите:

• Нижнюю крышку рулевой колонки (3х винта).

Подвиньте рулевую колонку в ее самое нижнее положение.

• Верхнюю крышку рулевой колонки.

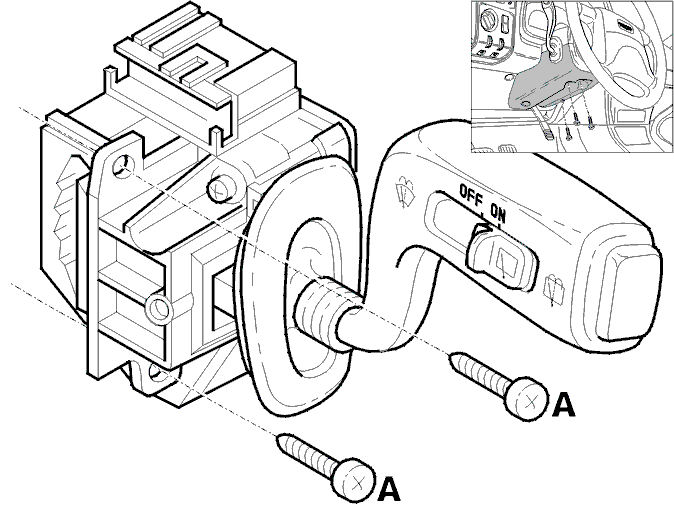

• Винты крепления (А) от выключателя.
• Выключатель и отсоедините разъем.

Установка выключателя стеклоочистителя

Установите:

• Выключатель и разъем.
• Винты крепления (А) от выключателя.
• Верхнюю и нижнюю крышку рулевой колонки (3х винта).

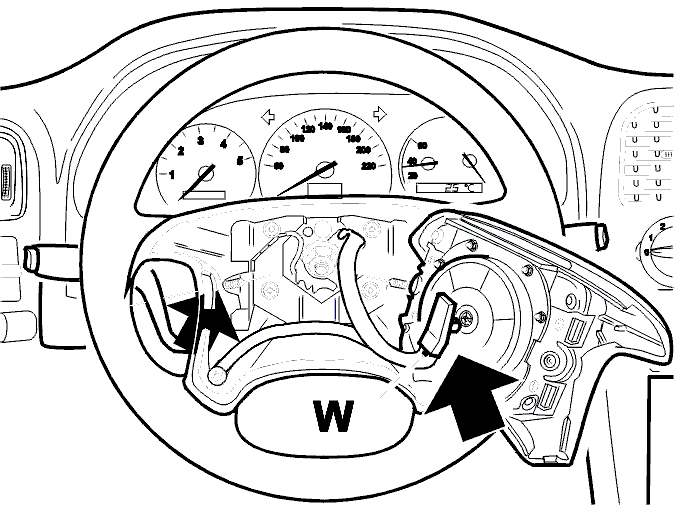

Снятие модуля рулевого колеса

• Снимите модуль рулевого колеса (2х torx 30).
• Осторожно отсоедините белый (W) разъем.
• Отложите модуль рулевого колеса в одну сторону, всегда стороной воспламенителя вниз.

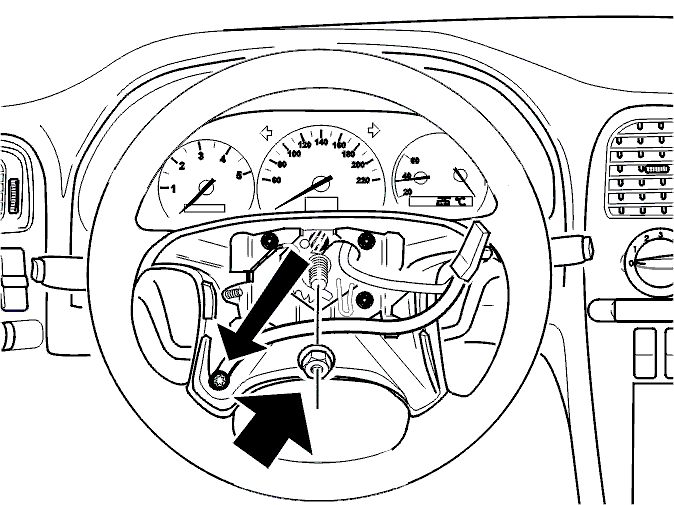

Снятие рулевого колеса

• Заблокируйте замок рулевого колеса.
• Слегка отпустите центральную гайку рулевого колеса.
• Разблокируйте замок рулевого колеса и поместите рулевое колесо в горизонтальное положение.

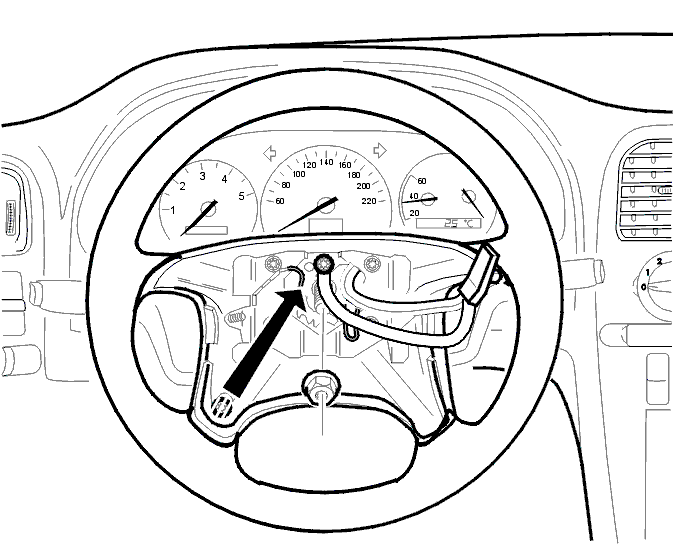

• Выверните винт, находящийся в пластмассовой полосе, из рулевого колеса и поверните его в положение запирания для того, чтобы закрепить контактную катушку.
• Осторожно снимите центральную гайку и снимите рулевое колесо, поворачивая/вытягивая и поднимая его.

Осторожно: Не поворачивайте рулевое колесо, когда контактная катушка заблокирована, иначе штифт контактной катушки сломается.

Снятие крышек

• Выверните винты (3х).
• Снимите нижнюю крышку рулевой колонки.
• Передвиньте рулевую колонку в самое нижнее положение.
• Снимите верхнюю крышку рулевой колонки.

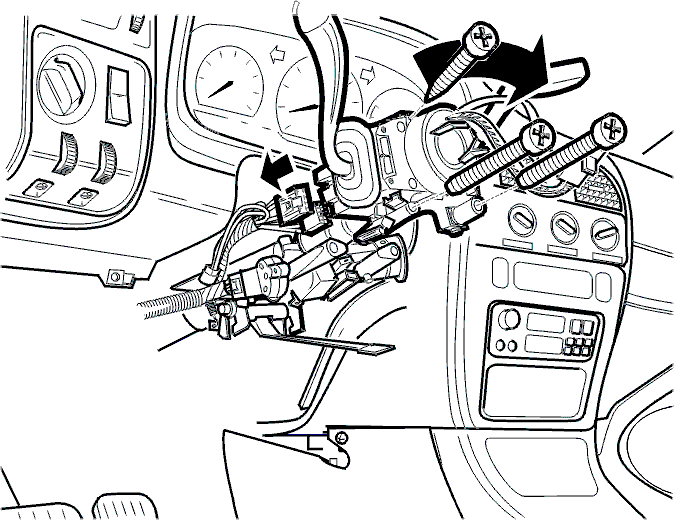

Снятие разъемов

• Выверните винты (3х).
• Слегка потяните держатель выключателя так, чтобы можно было снять разъемы с обратной стороны.
• Поверните держатель настолько, чтобы можно получить доступ к задней части выключателя индикатора.

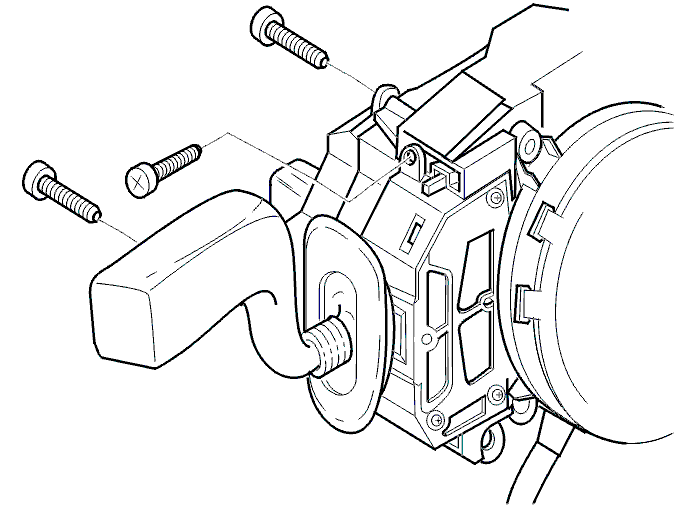

Снятие выключателя индикатора направления

• Выньте винты крепления из выключателя.
• Снимите выключатель.

Установка выключателя индикатора направления

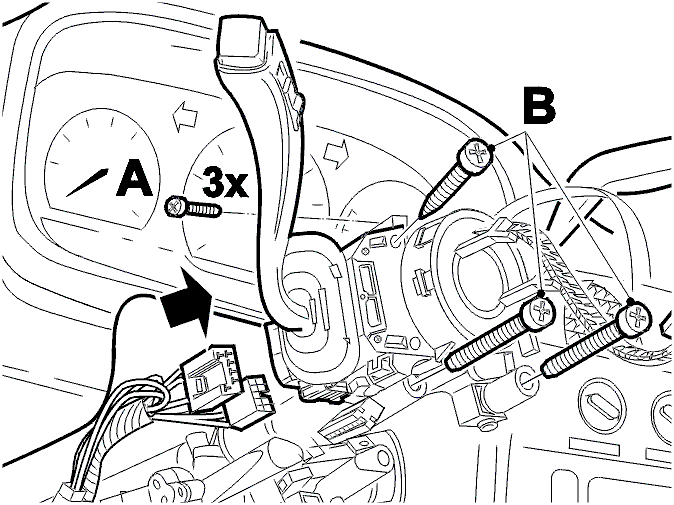

• Расположите новый выключатель индикатора на держателе и установите три винта (А).
• Подсоедините разъемы и установите винт держателя (В) (3х).

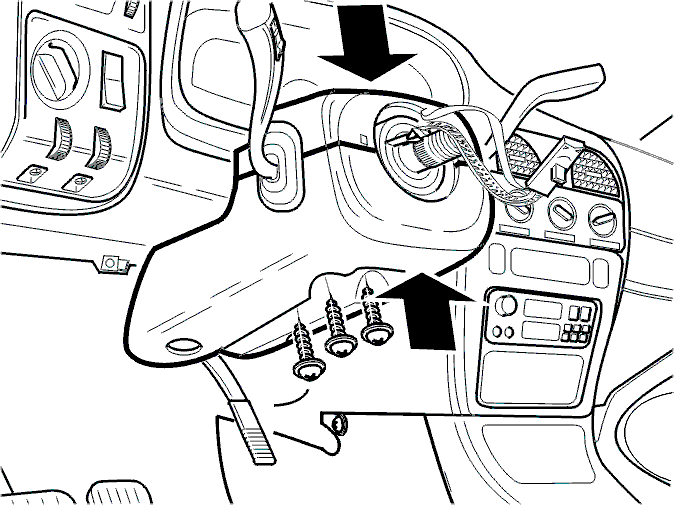

Установка крышек рулевой колонки

Установите верхнюю и нижнюю крышку рулевой колонки (3х винта).

Установка рулевого колеса

• Установите рулевое колесо в горизонтальное положение.
• Установите центральную гайку и вручную затяните ее.
• Снимите стопорный винт и закрепите его в рулевом колесе.
• Установите замок рулевого колеса и затяните центральную гайку до43 Н·м.

Установка модуля рулевого колеса

• Установите белый (W) разъем.
• Заново установите модуль рулевого колеса (2х Torx 30).
