Выключатель фонаря заднего хода, замена (1)

Снятие выключателя фонаря заднего хода, коробка передач M56 и M58

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

• Выключите зажигание
• Снимите корпус воздухоочистителя
• Отсоедините разъем
• Очистите вокруг выключателя фонаря заднего хода
• Снимите выключатель фонаря заднего хода.

Выключатель фонаря заднего хода, коробка передач M65. Метод 1

• Снимите шланг предварительного нагрева воздуха с воздухоочистителя
• Отсоедините корпус воздухоочистителя от его креплений. Потяните корпус вперед
• Отсоедините разъем
• Снимите выключатель фонаря заднего хода.

Выключатель фонаря заднего хода, коробка передач M65. Метод 2

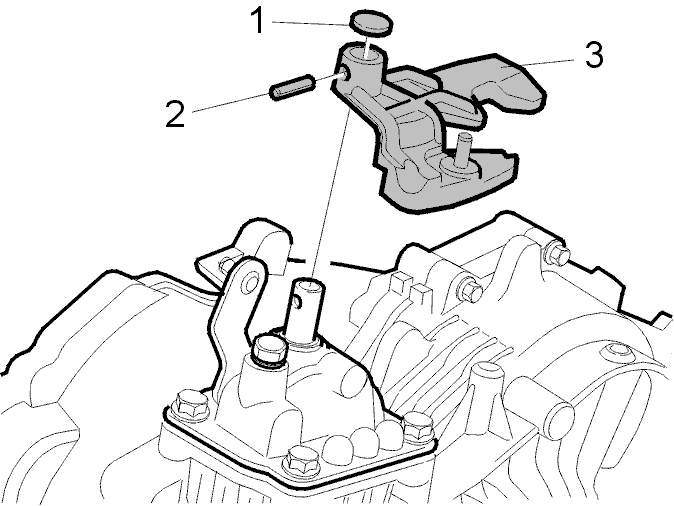

• Отсоедините защелки и кабели на рычагах
• Снимите защитный кожух вала с рычага.

• Выбейте стопорный штифт из рычага. Снимите рычаг
• Отсоедините разъем.

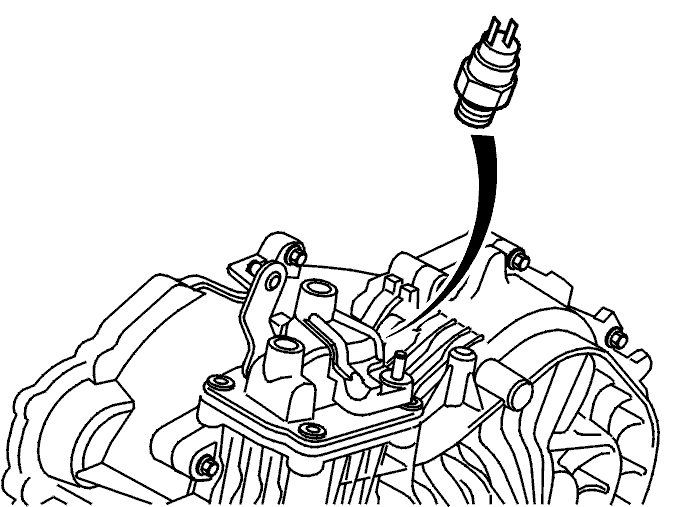

• Отсоедините и снимите выключатель фонаря заднего хода.

• Снимите корпус воздухоочистителя. Поместите корпус в сторону.

Подсказка: Нет необходимости отсоединять кабели.

Установка выключателя фонаря заднего хода, коробка передач M65

• Для коробок передач M65, затяните до 25 Н·м.

Установка выключателя фонаря заднего хода, коробки передач M56 и M58

Установите контакт заднего света

Установка проводов

Установите кабели в контактном разъеме, чтобы проем первичного замка был направлен вверх, как показано на иллюстрации. Прижмите внутрь вторичный замок.

Соединение кабелей

Нарастите новый контактный разъем кабелями в имеющейся проводке, см.: Соединение кабелей

Установка разъемов

Установите контактный разъем с проводкой на контакте заднего света.Установите ленточный хомут как показано на иллюстрации, чтобы жгут проводки свободно проходил не касаясь рычага выбора передач.

Установите кожух воздушного фильтра.

Проверьте функционирование.
