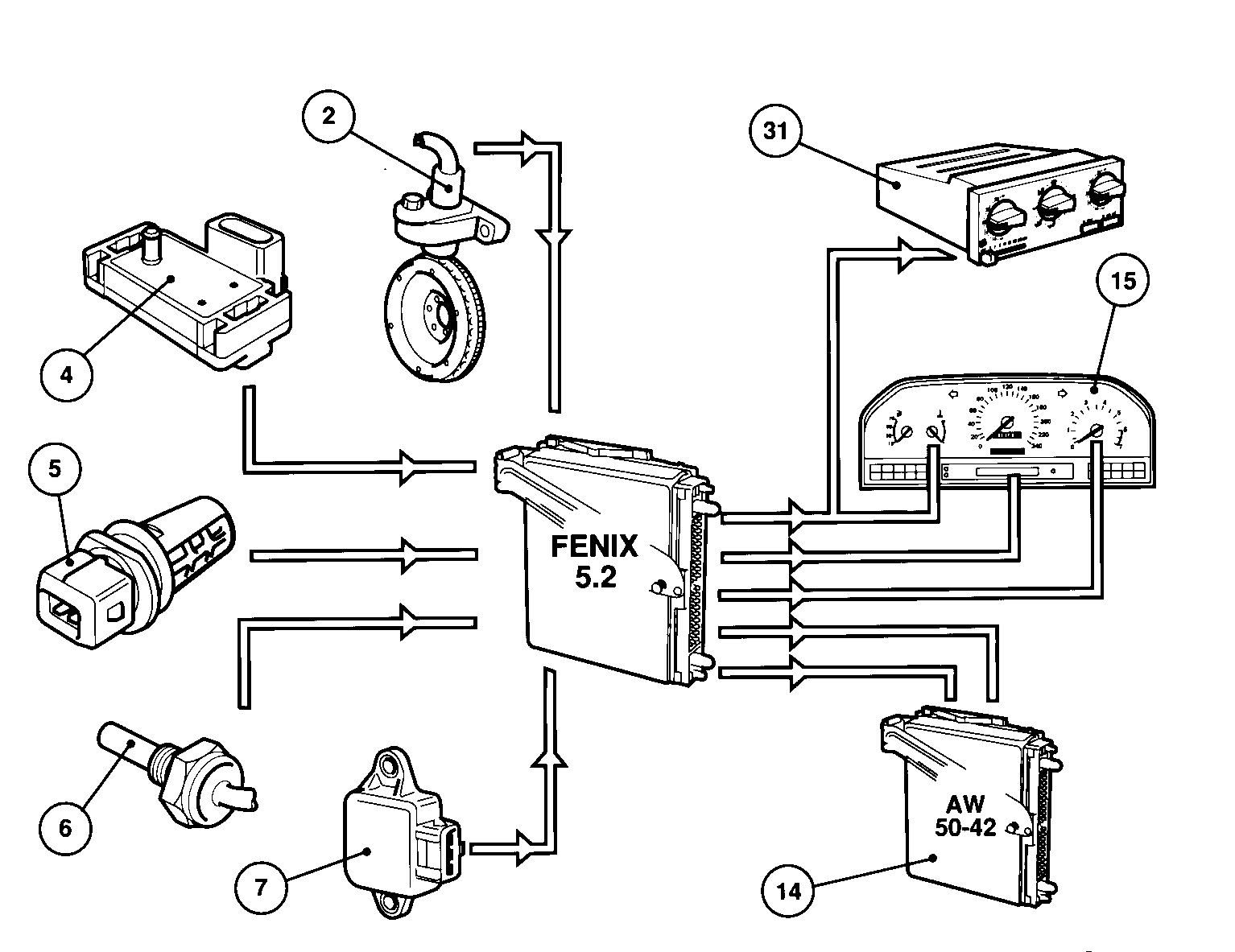

Выходящие сигналы (2)

Функция управления

модуль управления снабжает данными,
получаемыми от датчиков, некоторые другие системы в
автомобиля.

Датчики:

• Датчик RPM (1).
• Датчик давления (2).
• Датчик температуры воздуха (3)
• Датчика температуры охлаждающей жидкости двигателя (4).
• Датчик TP(5).

Выходящие сигналы модуля управления:

• Сигнал RPM на тахометр на приборной панели (6).
• Топливо, впрыснутое на приборный щиток на бортовом компьютере (дополнительная возможность).
• ECT на измеритель температуры на приборной панели и систему ECC (7).
• Нагрузки двигателя на TCM (8).
• TP на TCM.
