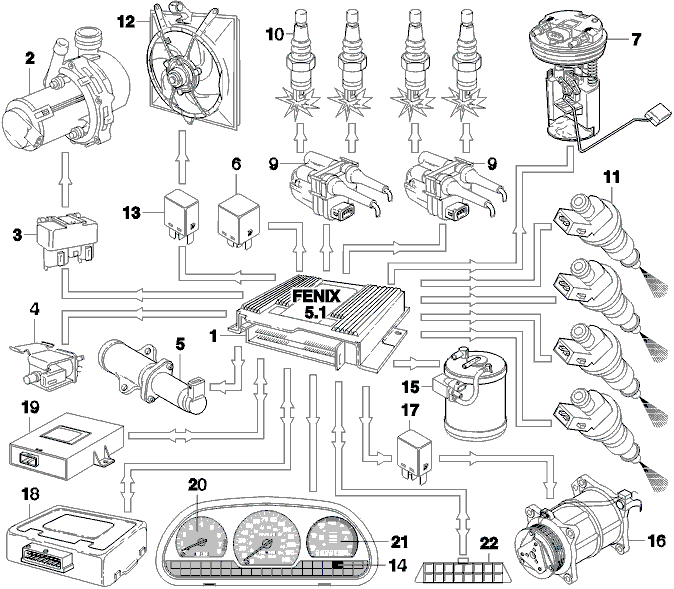

Выходные сигналы (2)

С начала мая 1997 года система импульсной вспомогательной воздушной инжекции (PAIR) для B4184S и B4204S изъята из эксплуатации.

Модуль системы управления DSA (1) контролирует следующие элементы и функции, как ответ на входные сигналы:

• Насос системы импульсной вспомогательной воздушной инжекции (PAIR) (2) через реле насоса системы импульсной вспомогательной воздушной инжекции (PAIR) (3).
• Электромагнитный клапан (4) к системе импульсной вспомогательной воздушной инжекции (PAIR).
• Частота вращения через клапан регулирования воздуха в режиме холостого хода (IAC) (5).
• Реле системы (6). Данное реле контролирует практически все элементы-энергопотребители. Если реле отсоединено, модуль системы управления двигателя (ECM) (1) продолжает функционировать в течение нескольких минут в Электрической Блокировке.
• Топливный насос (FP) (7), через активирование реле системы (6).
• Зажигание, путем передачи сигналов обеим катушкам зажигания (9). Каждая катушка зажигания контролирует две свечи зажигания (10).
• Инжекция топлива, через индивидуальную активацию инжекторов (11).
• Вентилятор охлаждения двигателя (12), через активацию реле вентилятора охлаждения двигателя (FC) (13)
• Лампочка индикации неисправности (MIL) (14) в панели комбинированного измерительного устройства.
• Клапан коробки угольного фильтра (CP) (15), около фильтра EVAP (?).

Модуль системы управления двигателя (ECM) может также выключить компрессор кондиционера (A/C) (16) путем контролирования реле компрессора (17).

Модуль системы управления двигателя (ECM) (1) передает следующие сигналы к соответствующим элементам

• Сигналы частоты вращения двигателя и нагрузки в модуль системы управления трансмиссии (TCM) и модуль системы управления DSA (18 + 19).
• Угол раскрыва дросселя в модуль системы управления трансмиссии (TCM) и модуль системы управления DSA (18 + 19).
• Сигнал частоты вращения двигателя в тахометр в панели комбинированного измерительного устройства (20).
• Инжектированное количество топлива, в компьютер (21) в панели комбинированного измерительного устройства.
• Диагностическая информация в соединитель канала передачи данных (DLC) (22).
