Выходные сигналы (1999)

Применимость

Общее описание системы

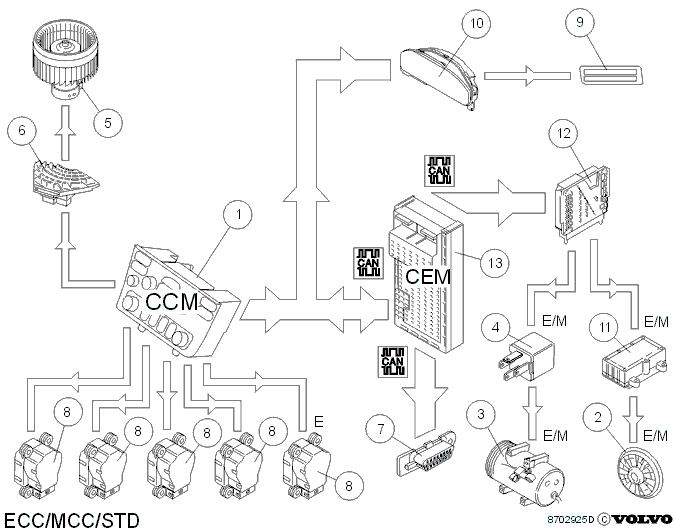

1. CCM панель системы управления микроклиматом
2. Электродвигатель вентилятора
3. Компрессор системы кондиционирования (A/C)
4. Реле системы кондиционирования воздуха (A/C)
5. Вентилятор обдува в салоне
6. Блок питания
7. Разъем передачи данных (DLC)
8. Серводвигатели заслонок
9. Дисплей комбинированной приборной панели
10. DIM
11. EFCM
12. ECM
13. Центральный электронный модуль

Выходные сигналы ECC/MCC/STD

Некоторые компоненты непосредственно связаны с
модулем управления микроклиматом, остальные
подсоединены к другим модулям в сети связи. Выходные
сигналы электронного управления микроклиматом
(ECC) и ручного управления микроклиматом (MCC) отличаются
только тем, что ECC оборудован одним серводвигателем
заслонки больше. Стандартная система (STD) имеет такие же
сигналы, как и система с
ручным управлением микроклиматом (MСC), за исключением
сигналов, управляющих компрессором. Следующие
выходные сигналы посылаются модулем управления
микроклиматом независимо от типа системы управления
микроклиматом:Скорость вращения вентилятора обдува через блок
электропитания со следующими функциями:

• Бесступенчатая регулировка вентилятора от нулевого до максимального значения напряжения.
• В случае короткого замыкания, заклинивания электродвигателя вентилятора обдува, слишком высокой температуры или U < 9 В, блок электропитания предохраняет электродвигатель вентилятора обдува, выключая его.

Рециркуляция и открытие заслонок свежего воздуха.Управление переключателя температуры левой стороны.Управление переключателя температуры правой
стороны.Управление заслонки пола и вентиляции. (При ручном
управлении микроклиматом (MCC)/стандартных системах (STD)
электродвигатель также управляет заслонкой
антиобледенителя.Информация на комбинированную приборную панель
через модуль информации водителя (DIM).Сигналы к системе VIDA через диагностический разъем (DLC).

Выходные сигналы ECC/MCC

В добавление к общим входящим сигналам, следующие
сигналы посылаются от модуля управления микроклиматом,
если система является ECC или MCC:Модуль управления микроклиматом снабжает модуль
управления двигателя (ECM) следующей информацией (через CEM):

• Должен ли работать компрессор системы кондиционирования (A/C).
• Должна ли частота вращения на холостом ходу быть нормальной или повышенной.

Выходные сигналы ECC

Следующие сигналы специфичны для системы
электронного управления микроклиматом (ECC) системы
управления микроклиматом:

• Управление открытия заслонки антиобледенителя (ECC).

Управление компрессором системы кондиционирования

(ECC/MCC)

Модуль управления микроклиматом посылает запрос на
включение компрессора при помощи сигнала выбора
системы кондиционирования, посылаемого в модуль
управления двигателя (ECM). На основании этого
сигнала, сигнала температуры охлаждающей жидкости
двигателя, положения дроссельной заслонки и сигнала
датчика температуры испарителя, модуль управления
двигателя (ECM) определяет, когда должен
работать компрессор.Преимуществом разрешения модулю управления
двигателя (ECM) контролировать компрессор системы
кондиционирования является то, что он может слегка
задержать включение компрессора, если требуется
компенсация частоты холостого хода, например, для
дополнительной нагрузки.
