Введение в процедуру поиска неисправности в системе охранной сигнализации

Применимость

В данном руководстве по поиску неисправностей делается ссылка на приведенные ниже наименования, связанные со штырьком и принадлежащим ему номером в блоке системы управления(S1, S2, и т.п.)."IN" (вход) и "OUT" (выход) соответственно указывают на направление сигнала, которое не обязательно будет совпадать с направлением электрического тока.

Нижний ряд

S1IN (в)Вывод заземления.S2OUT (из) Центрального запирающего устройства, функция OPEN (открыто).S3-S4-S5-S6IN (в)Дверной переключатель.S7IN (в)Вспомогательный датчик.S8IN (в)Код данных, поступающий от панели индикации статуса.S9OUT (из) +12В в направлении панели индикации статуса.S10-S11-S12-S13OUT (из)Видимая сигнализация, сигналы правых указателей поворота.

Верхний ряд

S14OUT (из)Центрального запирающего устройства, функция CLOSED(закрыто).S15OUT (из)Прерывателя запуска, в направлении стартера.S16IN (в)Прерыватель запуска от замка зажигания.S17-S18IN (в)Электромагнитные выключатели (для капота и крышки багажника/задней откидной двери).S19-S20OUT (из) Данные в направлении панели индикации статуса.S21IN (в)От зажигания (15).S22IN (в)+12 В (30).S23IN (в)+12 В (30).S24OUT (из)Устройства для подачи звукового сигнала (гудка).S25OUT (из)Видимая сигнализация, сигналы левых указателей поворота.

Соединитель блока системы управления обычно должен быть отсоединен во время осуществления операции поиска неисправности.Выводы соединителя имеют обозначения K1, K2 и т.п., соответствуя номерам штырьков S1, S2 и т.п. блока системы управления.

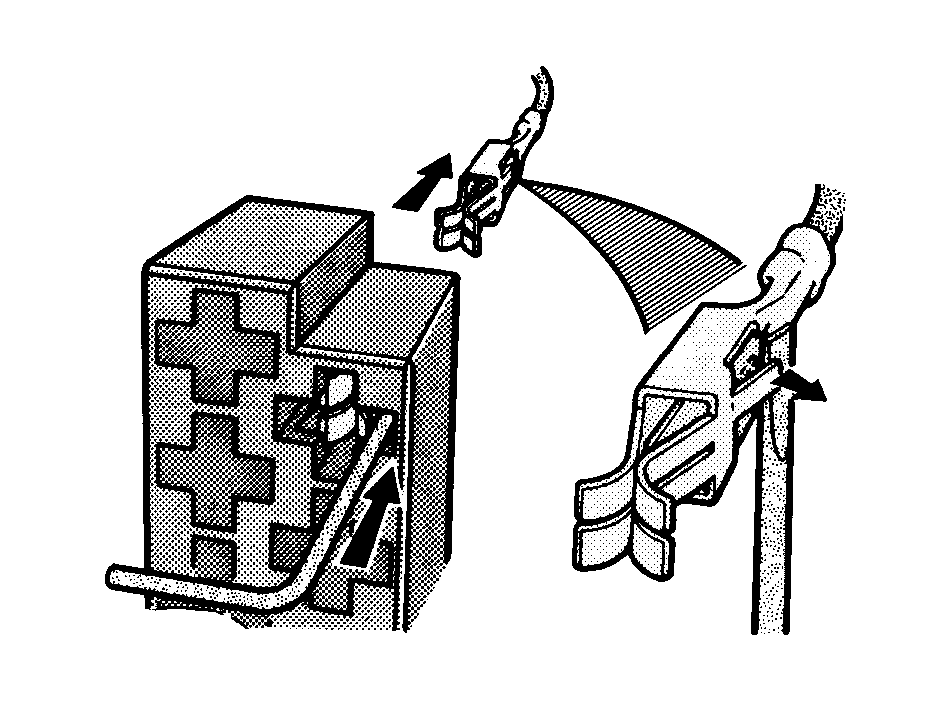

В некоторых случаях от соединителя блока системы управления должен быть отсоединен кабель, это происходит обычно тогда, когда к блоку системы управления заново должен быть подсоединен соединитель, служащий для проведения операции поиска неисправности.Используя штифт, отожмите зажим наверху вывода, который должен быть отсоединен, и выдавите соответствующий вывод.Доведите до конца операцию поиска неисправности, снова удалите соединитель, слегка отогните зажим и заново установите вывод. При необходимости замените вывод, номер детали 965107-6.

Во время проведения поиска неисправностей

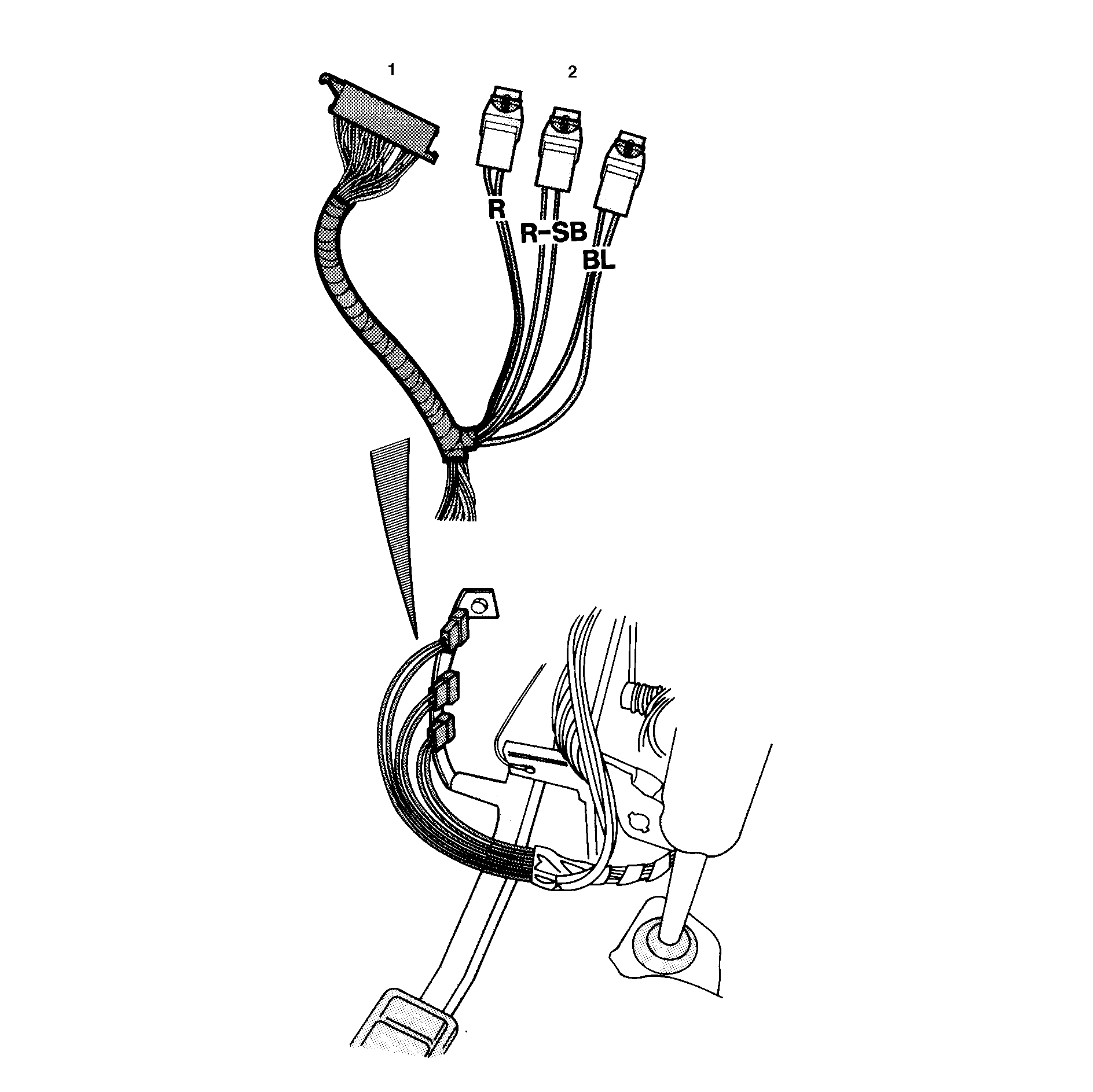

1: Соединитель блока системы управления2: Плавкие предохранители !5 A

Часто проверяйте три предохранителя, которыми снабжена система охранной сигнализации.

Примечание: При проведении поиска неисправности соблюдайте чрезвычайную осторожность, в частности, в отношении клеммных перемычек, с тем, чтобы избежать каких-либо повреждений.

По окончании процедуры поиска неисправности некотрые соединители должны закреплены лентами крепления с запорными устройствами для обеспечения хорошего контакта.
