Введение (1995, 1996)

Применимость

Модель	Двигатель	Год
850	—	1995–1997
C70 Conv (-05)	—	1998
C70 Coupe (-02)	—	1998
S70	—	1997, 1998
V70 (-00)	—	1997, 1998
V70 XC (-00)	—	1998

Общая информация

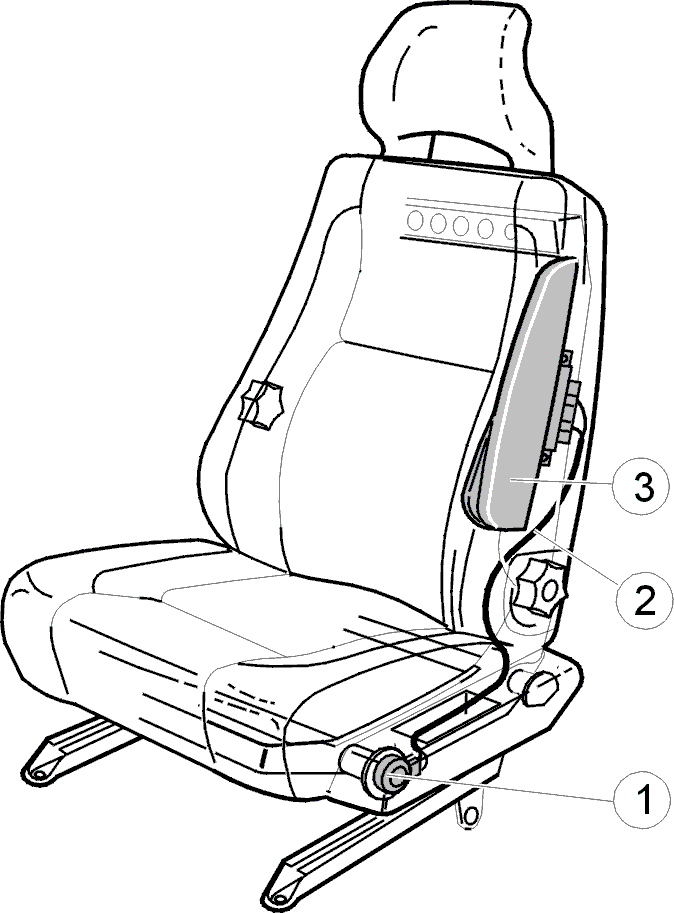

A8800502

Надувная подушка безопасности SIPS активируется в некоторых случаях при столкновении на передней двери обеспечивая большую безопасности пассажиров.Надувная подушка SIPS, была введена в стандартное оборудование на некоторых рынках и предлагается на выбор на других начиная с 1995 года.

Надувная подушка безопасности SIPS в переднем сиденье

Система надувной подушки безопасности SIPS состоит из трех основных частей:

1. Узел датчика
1. Кабель воспламенителя
1. Модуль надувной подушки

Примечание: На иллюстрации в Руководстве по обслуживанию показаны детали левого сиденья. В правом сиденье эти детали идентичны за исключением прижимающей пластины (перед узлом датчика), которая выглядит по-разному на правом и на левом сиденье.

Узел датчика

A8800510

Узел датчика находится в креплении датчика на конце передней трубки системы SIPS. Он находится на крайней части сиденья со стороны двери.прижимающая пластина смонтирована перед узлом датчика. При боковом столкновении, прижимающая пластина улавливает и распределяет усилие от внутренней панели двери на узел датчика.

Кабель воспламенителя

Кабель воспламенителя пиротехнического типа, проведен в спинке сиденья и под подушкой сиденья.Кабель воспламенителя состоит из двух шлангов с пиротехническим материалом внутри. При срабатывании сигнал передается как волна давления.Шланги покрыты снаружи общим черным кожухом, который предохраняет их от механического воздействия.

Модуль надувной подушки безопасности SIPS

A8800513

Модуль надувной подушки безопасности находится на раме спинки во внутренней панели рядом с дверью, способствуя защите водителя/пассажиров на уровне груди.

Надувная подушка

Подушка изготовлена из покрытого силиконом полиамида и находится в сложенном состоянии под крышкой. Будучи заполненной воздухом, её объем составляет примерно 12 литров.

Газовый генератор

Для заполнения подушки используются два газовых генератора. При активировании подушки, газовые генераторы нагнетают неопасный газ, который очень быстро вдувается в подушку.
