Втулка, задняя, подрамник, замена

Подготовка

Поднимите автомобиль.

Снимите:

• левое заднее колесо
• систему выпуска выхлопных газов с каталитического преобразователя тройного действия и в направлении назад. См. Система выпуска выхлопных газов, замена.

Применимо только к полноприводным автомобилям:
Снимите карданный вал с вязкостной муфты. См. Конечная передача, замена.

Снятие троса стояночного тормоза

• Снимите трос стояночного тормоза с поперечной рулевой тяги и подрамника на обеих сторонах.

Опускание задней подвески

• Снимите пластмассовую гайку облицовки крыла. Отогните облицовку крыла в сторону
• Высверлите заклепку теплоизоляционного щитка на левой задней втулке подрамника.

• Установите подъемную площадку под задней подвеской

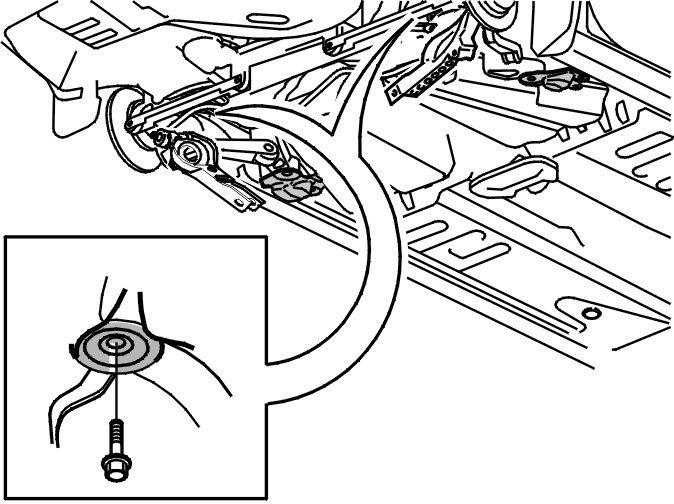

• Снимите два задних крепления подрамника
• Осторожно опустите заднюю подвеску.

Снятие втулки

• Отметьте положение втулки по отношению к подрамнику

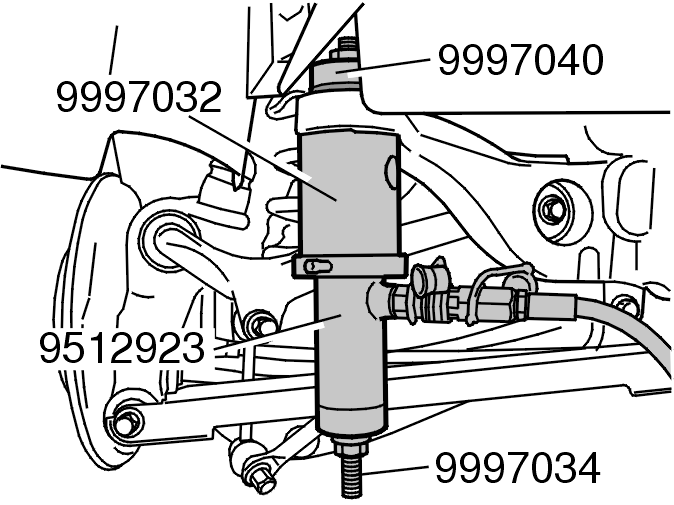

• Снимите стальную гильзу. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (LÄNKARMSBUSSNING BAKRE) 240,260,X40, 🔧 DORN (800 AWD, P2Xи 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X).

Примечание: Коническая сторона 🔧 DORN (800 AWD, P2X должна быть направлена к стальной гильзе.
- Затяните до щелчка и стальная гильза освободится
- Снимите инструмент.

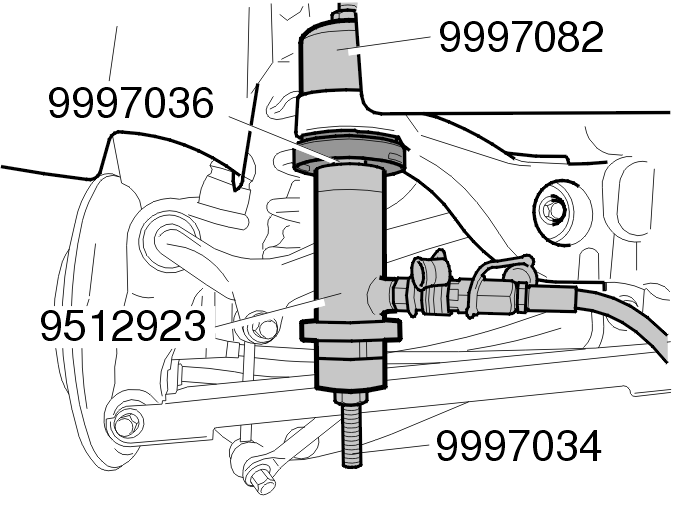

• Установите гидравлический цилиндр. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 HYLSA (800 AWD, P2X) (B-VERSION), 🔧 DORN (800 AWD,P2X) и 🔧 DRAGSTÅNG M12X400 (800 AWD, P2X)
• Вытяните втулку.

Примечание: Осторожно отцентрируйте 🔧 DORN (800 AWD,P2X), чтобы предотвратить повреждение подрамника.

Установка втулки

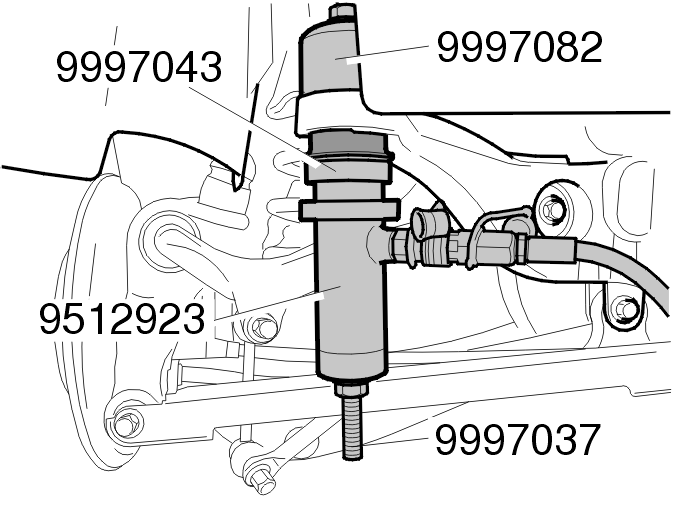

• Установите гидравлический цилиндр. Используйте инструмент 🔧 HYDRAULISK HÅLCYLINDER с 🔧 ADAPTER INKL 2ST MC6C M6X12 (800 AWD, P2X), 🔧 DORN (800 AWD, P2X), 🔧 HYLSA (LÄNKARMSBUSSNING BAKRE) 240,260,X40 и 🔧 DRAGSTÅNG M14X400 (800 AWD, P2X)
• Потяните втулку.

Примечание: Поверните плоскую сторону 🔧 DORN (800 AWD, P2X) к втулке.

Установка задней подвески

Осторожно поднимите заднюю подвеску.

Внимание: При работе с подъемной площадкой всегда проверяйте, что автомобиль не поднимается из подъемных рычагов автомобильного подъемника.

Установите:

• трос стояночного тормоза на поперечной рулевой тяге и подрамнике на обеих сторонах
• винт крепления подрамника. Затяните до 80 Н·м
• заклепку теплоизоляционного щитка
• пластмассовую гайку облицовки крыла.

Завершение

Применимо только к полноприводным автомобилям:
Установите карданный вал на сцеплении. См. Конечная передача, замена.

Применимо ко всем моделям:

Установите:

• систему выпуска выхлопных газов. См. Система выпуска выхлопных газов, замена
• левое заднее колесо.

Выполните регулировку угла установки колес.Проверьте/отрегулируйте угол установки колес. См.: Уголы установки колес, проверка/регулировка.
